| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-320 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

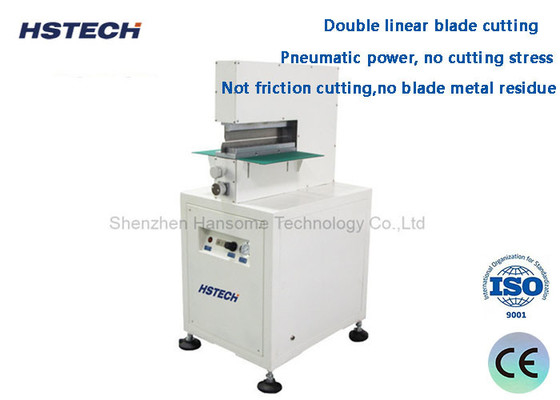

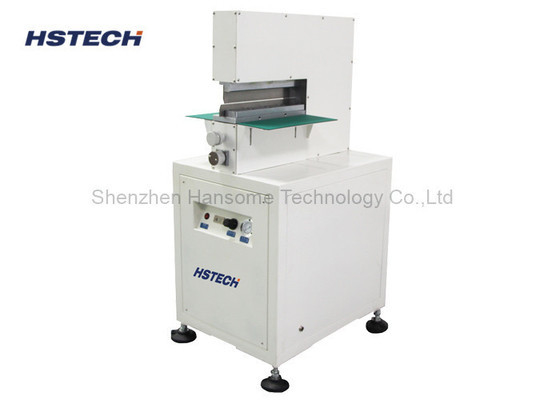

वायवीय शक्ति पीसीबी Depaneling उपकरण V कट डबल रैखिक ब्लेड काटने के साथ पीसीबी Depanelizer
परिचय
पीसीबी डिपेनेलर एक उपकरण है जिसका उपयोग बड़े प्रिंटेड सर्किट बोर्ड (पीसीबी) को छोटे आकार के व्यक्तिगत पैनलों में विभाजित करने के लिए किया जाता है। यह इलेक्ट्रॉनिक्स विनिर्माण प्रक्रिया में एक महत्वपूर्ण उपकरण है,समग्र पीसीबी बोर्ड को अलग-अलग सर्किट बोर्डों में अलग करने के लिए प्रयोग किया जाता है जिनका उपयोग विधानसभा के लिए किया जा सकता है.
विशेषताएं और कार्यः
1काटने के तरीके:पीसीबी डिपेनेल मशीनें अलग-अलग काटने के तरीकों का उपयोग करती हैं। आम तरीकों में काटने के ब्लेड, देखा ब्लेड, वी-ब्लेड, लेजर काटने आदि शामिल हैं। विशिष्ट काटने की विधि सामग्री पर निर्भर करती है,पीसीबी बोर्ड की मोटाई और आवश्यकताएं.
2. स्वचालित संचालन:प्लेट स्प्लिटिंग मशीनों में आमतौर पर उत्पादन दक्षता और परिचालन सुविधा में सुधार के लिए स्वचालित फ़ीडिंग, पोजिशनिंग, कटिंग और डिस्चार्जिंग सहित स्वचालित संचालन कार्य होते हैं।
3.पोजिशनिंग और संरेखणःपीसीबी डिपेनेलर आमतौर पर सटीक काटने की स्थिति और कोण सुनिश्चित करने के लिए पोजिशनिंग और संरेखण प्रणालियों से लैस होते हैं।सेंसर या यांत्रिक क्लैंपिंग.
4काटने की सटीकता:चूंकि पीसीबी पर छोटे आकार के घटक, लाइनें और पैड हो सकते हैं, स्प्लिटर को स्प्लिट सर्किट बोर्ड की गुणवत्ता सुनिश्चित करने के लिए उच्च परिशुद्धता वाली काटने की क्षमताओं की आवश्यकता होती है।
5पीएलसी नियंत्रण:प्लेट स्प्लिटिंग मशीनों को आमतौर पर प्रोग्राम करने योग्य लॉजिक कंट्रोल (पीएलसी) प्रणाली द्वारा संचालित और नियंत्रित किया जाता है, जिसे विभिन्न आकारों और आकारों के काटने के लिए आवश्यकतानुसार प्रोग्राम किया जा सकता है।
6काटने की गतिःस्प्लिटर की काटने की गति आमतौर पर समायोज्य होती है और इष्टतम उत्पादन दक्षता प्राप्त करने के लिए आवश्यकता के अनुसार समायोजित की जा सकती है।
7सुरक्षा संरक्षणःऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए, पीसीबी डिफेंडर आमतौर पर सुरक्षा उपकरणों से लैस होते हैं, जैसे सुरक्षा कवर, आपातकालीन स्टॉप बटन और सुरक्षा सेंसर।
विशेषताएं
1, डबल रैखिक ब्लेड काटने, एसएमडी पतली बोर्ड, एल्यूमीनियम बोर्ड, और सभी प्रकार की मोटाई बोर्ड के लिए उपयुक्त, काटने की सीमा 2 मिमी से कम है, कोई सुरक्षा समस्या नहीं है।
2, 500uE से नीचे आंतरिक तनाव को कम करें, घटकों को क्षति से बचाएं।
3कोई घर्षण काटने, कोई ब्लेड धातु अवशेष नहीं।
4, वायवीय शक्ति, कोई काटने तनाव नहीं।
5, दोनों ऊपरी और निचले ब्लेड समायोज्य हो सकते हैं, पीसीबी मोटाई के आधार पर अंतर को समायोजित करने के लिए कुंजी का उपयोग करें, वी-ग्रुव मोटाई फिट।
विनिर्देश
| मॉडल | एचएस-320 |
| कुशल काटने की लंबाई | 350 मिमी ((बड़ा आकार अनुकूलित की जरूरत है) |
| मशीन का आकार | 650*500*1130 मिमी |
| वायु दबाव | 0.5~0.7Mpa |
| ऊपरी घटकों की ऊंचाई | 39 मिमी (अधिकतम) |
| नीचे घटकों की ऊंचाई | अधिकतम 19 मिमी |
| पीसीबी मोटाई सीमा | 0.1-2.0 मिमी ((वी-ग्रूव के साथ),0.1-1.0 मिमी ((वी-ग्रिव के बिना) |
| वायु खपत | 200-400 ((L/min) |
| वजन | 200 किलो |

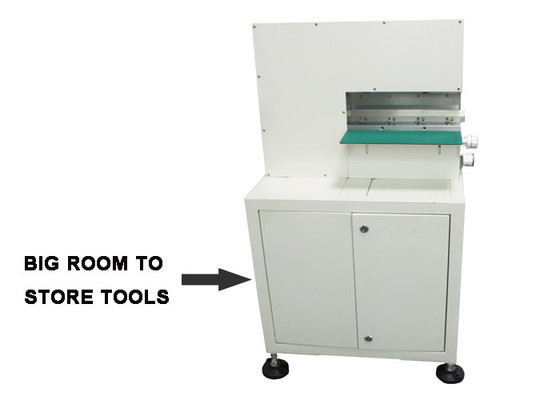

बड़े कमरे के साथ विशेष डिजाइन कई उपकरण स्टोर कर सकते हैं
काउंटर और बड़े आकार का वायु सिलेंडर
