| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एआर-7/एआर-7 मिनी |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

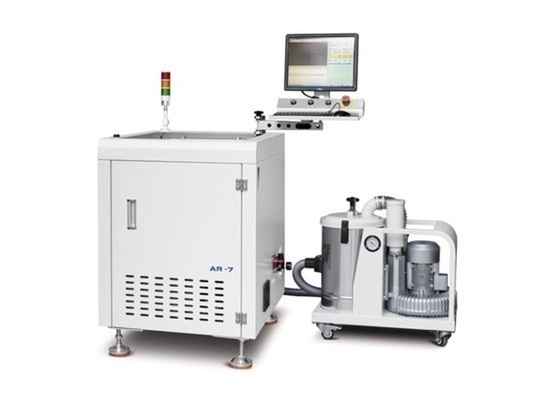

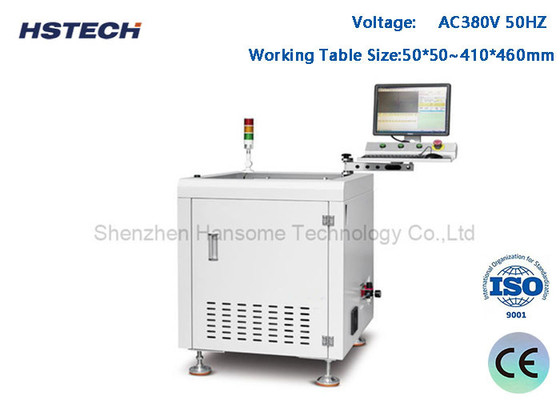

नीचे संग्रह ऑफलाइन पीसीबीए रूटर मशीन स्वचालित अलग करने वाली मशीन SUS304 स्टेनलेस स्टील का उपयोग करें
परिचय
ऑफलाइन पीसीबीए राउटर इलेक्ट्रॉनिक उत्पाद निर्माण में उपयोग किया जाने वाला एक प्रकार का उपकरण है। इसका उपयोग पीसीबीए (प्रिंट सर्किट बोर्ड असेंबली) पर राउटर प्रसंस्करण करने के लिए किया जाता है।यह पीसीबीए पर अतिरिक्त सामग्री को हटाकर सटीक मशीनिंग और अनुकूलन की अनुमति देता है, जैसे कि किनारे, छेद या अवांछित भाग।
विशेषताएं
1, पीसी प्रोग्रामिंग ऑफलाइन स्वचालित पृथक्करण।
2, बटन साइड धूल इकट्ठा कर रहा है।
3, मिनी पीसीबीए राउटर, छोटे आकार के पीसीबी के लिए उपयुक्त, और कारखाने के कमरे की बचत आवश्यकता समाधान।
4, पीसीबीए बोर्ड को ठीक करने के लिए अनुकूलित जुड़नार।
5, सीसीडी विजुअल डिटेक्शन और प्रोग्रामिंग, बिना किसी गलती के सटीक।
6, मुआवजा और धूल संग्रह के साथ प्रोग्रामिंग।
7, ऑपरेशन टेबल का आकार अधिकतम 410-510 मिमी पीसीबीए है।
8दो अलग-अलग प्रकार के उत्पादों को काटने के लिए लचीला।
9, मैनुअल खिला और उतारने के लिए खुला मंच, भी वैकल्पिक यांत्रिक हाथ (रोबोट) से लैस किया जा सकता है।
ऑफ़लाइन पीसीबीए राउटर में आमतौर पर निम्नलिखित विशेषताएं और कार्य होते हैं
उच्च सटीक प्रसंस्करण: ऑफ़लाइन पीसीबीए राउटर उच्च परिशुद्धता राउटर प्रसंस्करण प्राप्त करने और पीसीबीए की सटीकता और गुणवत्ता सुनिश्चित करने के लिए सटीक प्रसंस्करण उपकरण और नियंत्रण प्रणाली का उपयोग करता है।
स्वचालित संचालनःरूटिंग और फ्रिलिंग मशीनों में आमतौर पर स्वचालित संचालन कार्य होते हैं, जिसमें पीसीबीए का स्वचालित लोडिंग और अनलोडिंग, स्वचालित पोजिशनिंग और संरेखण शामिल हैं,प्रसंस्करण औजारों का स्वतः स्विचउत्पादन दक्षता और परिचालन सुविधा में सुधार के लिए।
बहु-कार्यात्मक प्रसंस्करण:ऑफ़लाइन पीसीबीए राउटर विभिन्न पीसीबीए प्रसंस्करण आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के प्रसंस्करण, जैसे कि किनारे की ट्रिमिंग, छेद राउटर, स्लॉटिंग, काटने, आदि कर सकता है।
लचीला प्रोग्रामिंग और सेटिंग्सःराउटर आमतौर पर प्रोग्रामिंग और सेटिंग सॉफ्टवेयर से लैस होते हैं, जिन्हें अनुकूलित प्रसंस्करण प्राप्त करने के लिए पीसीबीए की डिजाइन आवश्यकताओं के अनुसार लचीले ढंग से प्रोग्राम और सेट किया जा सकता है।
विजुअल निगरानी और समायोजनःकुछ राउटरों में दृश्य निगरानी प्रणाली होती है जो वास्तविक समय में प्रसंस्करण प्रक्रिया प्रदर्शित कर सकती है, प्रसंस्करण गुणवत्ता की निगरानी कर सकती है, और आवश्यक समायोजन और सुधार कर सकती है।
डेटा प्रबंधन और ट्रेस करने की क्षमताःऑफलाइन पीसीबीए राउटर में आमतौर पर डेटा प्रबंधन और ट्रेस करने योग्य कार्य होते हैं जो गुणवत्ता विश्लेषण और ट्रेस करने योग्य के लिए प्रसंस्करण डेटा को रिकॉर्ड और प्रबंधित कर सकते हैं।
विनिर्देश
| मॉडल | एआर-7 | एआर-7 मिनी |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| काम करने का आकार | 50x50~410x460 मिमी (अधिकतम) | 50x50~260x310 मिमी (अधिकतम) |
| लोड मोड | मैनुअल | |
| काटने का धुरी/गति | 5000 ~ 60,000 आरपीएम | |
| पीसीबी की मोटाई | 0.4-4 मिमी | |
| अलग करने की गति | 1-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| फिक्सिंग प्रकार | उपकरण | |
| प्रोग्रामिंग | विजन शिक्षण, इनलाइन प्रोग्रामिंग | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर रेटिंग, शाफ्ट टंगस्टन स्टील | |
| धूल एकत्र करने की विधि | तल धूल संग्रह | |
| धूल संकलक | 3 चरण, 380V, 1.2KW | |
| शोर | <75dB | |
| नियंत्रण प्रणाली | औद्योगिक पीसी | |
| स्पिंडल ब्रांड | जर्मन ब्रांड, Sycotec 4025 | |
| सर्वो मोटर | ए5 श्रृंखला | |
| गति नियंत्रण | 4 अक्ष गति नियंत्रण बोर्ड | |
| लीड स्क्रू | C5 पीसने वाले पेंच का नेतृत्व | |
| रैखिक मार्गदर्शक | पी रैंक चुप्पी गाइड | |
| कैमरा | जर्मनी ब्रांड इमेजिंग 40W औद्योगिक कैमरा | |
| मशीन का आकार | 700*800*930 मिमी | 500*650*930 मिमी |
| स्क्रीन |
17 इंच
|
|
आवेदन
पीसीबी असेंबली प्रसंस्करण:
बड़ा पैनल से अलग-अलग पीसीबीए काटने के लिए प्रयोग किया जाता है, जो सोल्डरिंग और असेंबली प्रक्रियाओं के बाद आम है।
प्रोटोटाइप बनाना:
त्वरित प्रोटोटाइप वातावरण के लिए आदर्श जहां कस्टम पीसीबीए के छोटे बैचों को जल्दी से काटने और संसाधित करने की आवश्यकता होती है।
मरम्मत और पुनः कार्यः
पीसीबीए के विशिष्ट खंडों को हटाने या संशोधित करने के लिए पुनः कार्य स्टेशनों में उपयोगी, जैसे कि घटकों को बदलने के लिए।
कस्टम आकारों का उत्पादन:
विनिर्माताओं को विशेष अनुप्रयोगों के लिए अद्वितीय आकार के पीसीबीए बनाने की अनुमति देता है
