| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस5331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

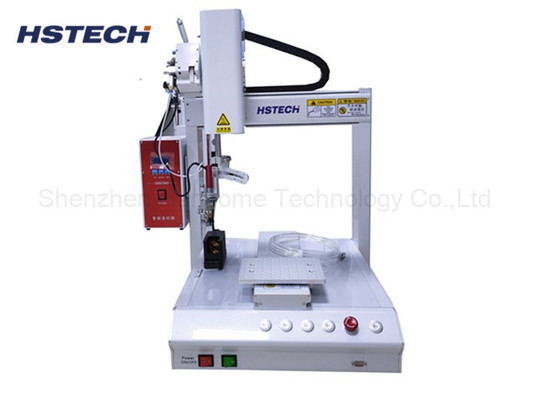

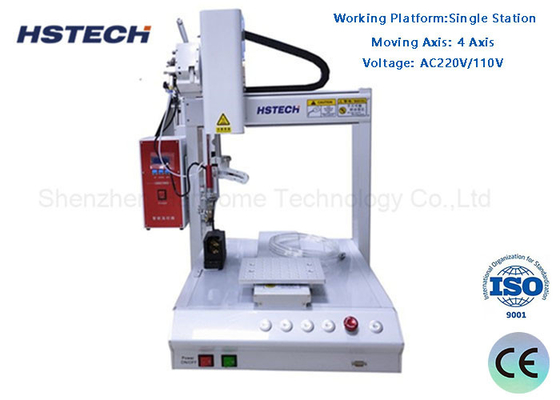

सिंगल वर्किंग स्टेशन 360 डिग्री टेबलटॉप सोल्डरिंग रोबोट धूम्रपान शुद्धिकरण फिल्टर प्रणाली के साथ
परिचय
ऑटोमैटिक सोल्डरिंग रोबोट यह एक स्वचालित उपकरण है, एक रोबोटिक प्रणाली है जिसका उपयोग वेल्डिंग संचालन करने के लिए किया जाता है। यह कुशल प्राप्त करने के लिए रोबोटिक प्रौद्योगिकी और वेल्डिंग प्रौद्योगिकी को जोड़ती है,औद्योगिक उत्पादन में सटीक और स्थिर वेल्डिंग प्रक्रियाएं.
उपकरण संरचना
रोबोट बांह: लचीले आंदोलन और वेल्डिंग पथ के लिए कई जोड़ों और स्वतंत्रता की डिग्री की विशेषता है।
वेल्डिंग औजार: आमतौर पर वेल्डिंग बंदूक या वेल्डिंग जिग का उपयोग वेल्डिंग आर्क या वेल्डिंग दबाव प्रदान करने के लिए किया जाता है।
नियंत्रण प्रणाली: रोबोट के आंदोलन और वेल्डिंग संचालन को नियंत्रित करने और निर्देशित करने के लिए रोबोट नियंत्रक और प्रोग्रामिंग सॉफ्टवेयर शामिल है।
अवलोकन प्रणाली: इसमें दृष्टि प्रणाली, बल सेंसर आदि शामिल हो सकते हैं।वेल्डिंग प्रक्रिया के दौरान वास्तविक समय में वर्कपीस की स्थिति और वेल्ड के आकार जैसी जानकारी को महसूस करने और समायोजित करने के लिए उपयोग किया जाता है.
कामकाजी सिद्धांत
नियोजन और प्रोग्रामिंग: वेल्डिंग कार्यों की योजना बनाने और प्रोग्राम करने के लिए विशेष सॉफ्टवेयर का उपयोग करें, वेल्डिंग पथ, वेल्डिंग गति, वेल्डिंग मापदंड आदि निर्धारित करें।
रोबोट आंदोलनः प्रोग्रामिंग निर्देशों के अनुसार, रोबोट हाथ स्वचालित रूप से वेल्डिंग पथ निष्पादित करता है और संयुक्त आंदोलन और अक्षीय आंदोलन के माध्यम से वेल्डिंग ऑपरेशन को महसूस करता है।
वेल्डिंग ऑपरेशनः रोबोट वेल्डिंग उपकरण को नियंत्रित करता है, वेल्डिंग आर्क लागू करता है या वेल्डिंग दबाव लागू करता है ताकि वेल्डिंग सामग्री (जैसे वेल्डिंग वायर) को वर्कपीस से जोड़ा जा सके।
वास्तविक समय में समायोजनः सेंसर प्रणाली की प्रतिक्रिया और नियंत्रण प्रणाली के समायोजन के माध्यम से,रोबोट वेल्डिंग गुणवत्ता और स्थिरता सुनिश्चित करने के लिए वास्तविक समय में वेल्डिंग प्रक्रिया के दौरान स्थिति और ताकत जैसे मापदंडों को महसूस और समायोजित कर सकता है.
कार्य पूरा करना: जब वेल्डिंग कार्य पूरा हो जाता है, तो रोबोट वेल्डिंग कार्य को रोक देगा और अगले कार्य या अन्य कार्यों की प्रतीक्षा करेगा।
कार्य और विशेषताएं
उच्च परिशुद्धता और दोहराव: वेल्डिंग रोबोट उच्च परिशुद्धता वाले आंदोलनों और वेल्डिंग संचालन करने में सक्षम हैं, जो दोहराए गए कार्यों के दौरान लगातार वेल्डिंग गुणवत्ता बनाए रखते हैं।
कुशल उत्पादन: मैन्युअल वेल्डिंग की तुलना में वेल्डिंग रोबोट निरंतर और उच्च गति वाले वेल्डिंग कार्यों को प्राप्त कर सकते हैं, जिससे उत्पादन दक्षता और क्षमता में सुधार होता है।
लचीली अनुकूलन क्षमताः वेल्डिंग रोबोटों में आमतौर पर लचीली प्रोग्रामिंग क्षमताएं होती हैं और वे विभिन्न वेल्डिंग पथों, वर्कपीस के आकार और वेल्डिंग आवश्यकताओं के अनुकूल हो सकते हैं।और वे विभिन्न वेल्डिंग अनुप्रयोगों के लिए उपयुक्त हैं.
सुरक्षाः वेल्डिंग रोबोट में सुरक्षा नियंत्रण प्रणाली है जो आसपास के कर्मियों और उपकरणों की निगरानी और सुरक्षा कर सकती है, जिससे कार्य वातावरण की सुरक्षा में सुधार होता है।
डेटा रिकॉर्डिंग और विश्लेषणः वेल्डिंग रोबोट में आमतौर पर डेटा रिकॉर्डिंग और विश्लेषण कार्य होते हैं, जो वेल्डिंग प्रक्रिया के दौरान डेटा एकत्र कर सकते हैं और गुणवत्ता विश्लेषण और दोष निदान कर सकते हैं।
विशेषताएं
1, एक चरण में पूर्ण स्वचालित संचालन, ऑटो मिलाप, ऑटो सफाई, ऑटो धुआं थकावट, आदि सहित
2, सभी घटकों और सम्मिलित घटकों के लिए उपयुक्त है।
3, स्पॉट, ड्रैग, सर्कल, वक्र और अन्य अनियमित पीसीबी पैनलों के लिए उपलब्ध है।
4, दोहरी मिलाप की नोक, दोहरी कार्य स्टेशन, परिपत्र कार्य में उच्च दक्षता, मशीन को हर समय काम करते रहने के लिए।
5सटीक टिन वॉल्यूम नियंत्रण और स्थिरता वेल्डिंग, मैन्युअल लोडिंग की तुलना में कम से कम 30% टिन वॉल्यूम बचा सकती है।
6, उच्च गुणवत्ता वाले हीटिंग और तापमान नियंत्रक, तापमान सटीकता ±2°C पर।
7, धुआं शुद्धिकरण फिल्टर प्रणाली, मिलाप लोहे के जीवनकाल का विस्तार, मिलाप की गुणवत्ता में सुधार।
8, स्वचालित सफाई कार्य के साथ मशीन, जो मिलाप प्रसंस्करण को अधिक स्थिर बना सकती है, और मिलाप लोहे के जीवनकाल को बढ़ा सकती है।
विनिर्देश
| मॉडल | HS-S5331R |
| वोल्टेज | AC110V/220V,50/60Hz |
| कार्य सीमा X/Y1/Y2/Z | 500*300*300*100 मिमी |
| आर अक्ष | 360 डिग्री |
| X/Y1/Y2/Z चलती गति | अधिकतम 300 मिमी/सेकंड |

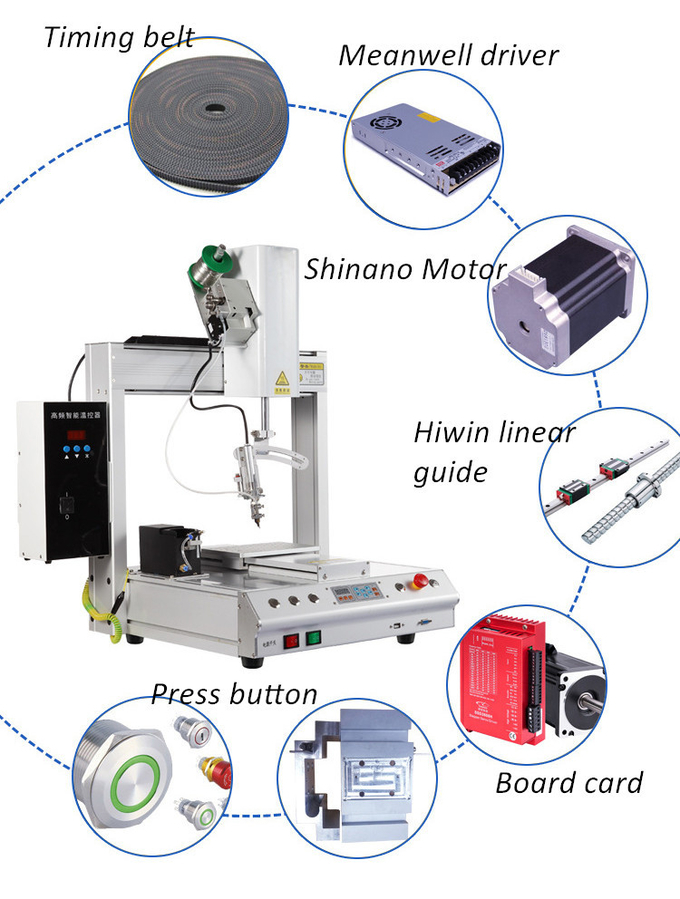

| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |

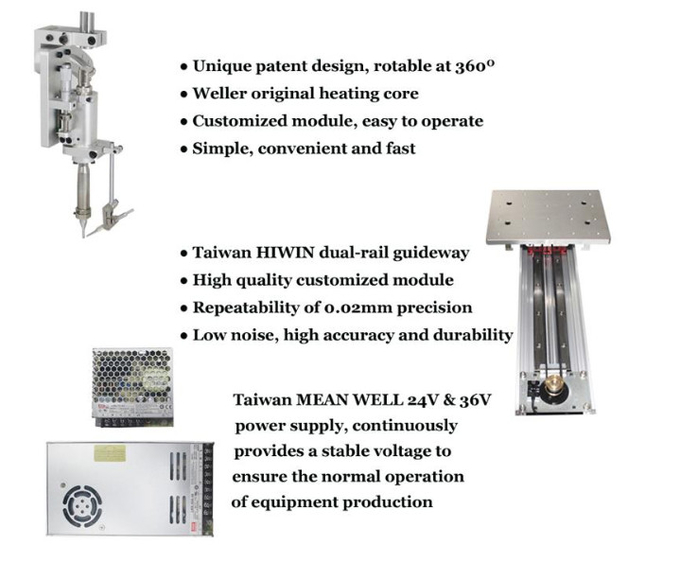

| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| प्रोग्रामिंग | प्रशिक्षण लटकन के साथ मैनुअल प्रोग्राम |
| नियंत्रण प्रणाली | नियंत्रण बोर्ड |
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
| दस्तावेज समर्थन | सीएडी |
| लौह टिन की सफाई | वायु सफाई/वायुगत |
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 |
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग |
| वजन | 85 किलो |
| मशीन का आयाम | 680*585*800 मिमी |
