टच स्क्रीन 2 डी स्वचालित स्टेंसिल प्रिंटर इलेक्ट्रॉनिक असेंबली के लिए विंडोज XP/Win7 ऑपरेशन का उपयोग करना

टच स्क्रीन 2 डी स्वचालित स्टेंसिल प्रिंटर इलेक्ट्रॉनिक असेंबली के लिए विंडोज XP/Win7 ऑपरेशन का उपयोग करना

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-जीएसई
एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता: प्रति माह 100 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
उत्पाद का नाम:
स्वचालित स्टेंसिल प्रिंटर
वारंटी:
1 वर्ष
नियंत्रण:
टच स्क्रीन
रिले ब्रांड:
श्नाइडर
ऑप्टोइलेक्ट्रॉनिक स्विच:
ओमरोन
सामग्री:
एल्यूमीनियम मिश्र धातु
संकेत:
एसएमईएमए
नियंत्रण प्रणाली:
पीएलसी
पैकेजिंग विवरण:
लकड़ी का पैकेज
आपूर्ति की क्षमता:
प्रति माह 100 सेट
उत्पाद का वर्णन

टच स्क्रीन 2 डी स्वचालित स्टेंसिल प्रिंटर इलेक्ट्रॉनिक असेंबली के लिए विंडोज XP/Win7 ऑपरेशन का उपयोग करना



परिचय



स्वचालित स्टेंसिल प्रिंटर एक कुशल उपकरण है जिसका उपयोग प्रिंटेड सर्किट बोर्ड (पीसीबी) पर सोल्डर पेस्ट लगाने के लिए किया जाता है।यह एसएमटी (सतह माउंट प्रौद्योगिकी) विधानसभा प्रक्रिया में प्रमुख उपकरणों में से एक हैइसका उपयोग पीसीबी पर पैड पर सोल्डर पेस्ट को सटीक रूप से लागू करने के लिए किया जाता है ताकि बाद की पैच प्रक्रिया में घटकों और पीसीबी की सोल्डरिंग प्राप्त की जा सके। निम्नलिखित एक सामान्य है।



स्वचालित स्टेंसिल प्रिंटिंग मशीनों का परिचय



उपकरण संरचना: स्वचालित स्टेंसिल प्रिंटिंग मशीनों में आमतौर पर निम्नलिखित मुख्य घटक होते हैंः

कार्यक्षेत्र:पीसीबी को समर्थन और स्थिति देने के लिए प्रयोग किया जाता है।
इस्पात जाल को स्थिर करने की डिवाइसःस्टील के जाल को ठीक करने के लिए प्रयोग किया जाता है।
प्रिंट हेड:पीसीबी पर पैड पर समान रूप से मिलाप पेस्ट लगाने के लिए जिम्मेदार।
दृष्टि प्रणाली:मुद्रण स्थिति की स्थिति और कैलिब्रेशन में सहायता करने के लिए प्रयोग किया जाता है।


कामकाजी सिद्धांत



तैयारीः पीसीबी को कार्यक्षेत्र पर रखें और पीसीबी के आकार और पोजिशनिंग मार्क्स के अनुसार इसे समायोजित और स्थिति दें।
स्टेंसिल तैयार करना: स्टेंसिल को स्टेंसिल फिक्स्चर पर लगाएं और सुनिश्चित करें कि यह पीसीबी के साथ संरेखित है।


पोजिशनिंग और कैलिब्रेशनः प्रिंटिंग सटीकता और सटीकता सुनिश्चित करने के लिए पीसीबी और स्टेंसिल को पोजिशनिंग और कैलिब्रेट करने के लिए विजन सिस्टम का उपयोग करें।


सोल्डर पेस्ट आवेदनः स्वचालित स्टेंसिल प्रिंटर शुरू करें, प्रिंटिंग हेड सोल्डर पेस्ट को स्टेंसिल पर समान रूप से लागू करता है,और फिर स्टेंसिल के उद्घाटन के माध्यम से मिलाप पेस्ट खरोंच ताकि यह सटीक रूप से पीसीबी के पैड पर लागू किया जा सकता है.
पीसीबी को उतारेंः मुद्रण पूरा होने के बाद, लोडर पेस्ट के साथ लेपित पीसीबी को वर्कबेंच से निकालें।


कार्य और विशेषताएं



1उच्च परिशुद्धता और दोहराव: स्वचालित स्टैंसिल प्रिंटिंग मशीन में उच्च परिशुद्धता वाले प्रिंट हेड और एक सटीक दृष्टि प्रणाली है।जो पैड पर सोल्डर पेस्ट के समान आवेदन और अत्यधिक सुसंगत मुद्रण परिणाम प्राप्त कर सकता है.


2त्वरित समायोजन और अनुकूलन क्षमता: स्वचालित स्टैंसिल प्रिंटर में आमतौर पर त्वरित समायोजन और स्वचालित सेटअप कार्य होते हैं, जो विभिन्न आकारों और पीसीबी प्रकारों के अनुकूल हो सकते हैं,साथ ही अलग-अलग सोल्डर पेस्ट मोटाई की आवश्यकताएं.


3.विज़न-सहायित पोजिशनिंग: Automatic stencil printing machines equipped with vision systems can detect and calibrate in real time during the printing process through image processing and auxiliary positioning functions to ensure the accuracy of the printing position.


4उच्च उत्पादन दक्षता: अर्ध-स्वचालित या मैनुअल मुद्रण की तुलना में, स्वचालित स्टेंसिल प्रिंटिंग मशीनें एक तेज और निरंतर मुद्रण प्रक्रिया प्राप्त कर सकती हैं, उत्पादन दक्षता में सुधार कर सकती हैं,और मैन्युअल संचालन समय और श्रम लागत को कम करें.



विनिर्देश


मॉडल G5
स्टेंसिल का आकार 370x370 मिमी ((मिनट आकार)
737x737 मिमी (अधिकतम आकार)
20-40 मिमी ((मोटाई)
पीसीबी का अधिकतम आकार 400x340 मिमी
पीसीबी का न्यूनतम आकार 50x50 मिमी
पीसीबी की मोटाई 0.4-6 मिमी
पीसीबी warpage अधिकतम 1% पीसीबी विकर्ण
परिवहन ऊंचाई 900±40 मिमी
परिवहन दिशा L-R, R-L
परिवहन गति अधिकतम 1500mm/s, समायोजित किया जा सकता है
परिवहन विधि एक चरण
चौड़ाई समायोजन स्वचालित
आई/ओ इंटरफ़ेस SMEMA
पीसीबी पोजिशनिंग (समर्थन विधि) चुंबकीय पिन/समर्थन ब्लॉक/ऊपर-नीचे की मेज
पीसीबी क्लैंपिंग सिस्टम
शीर्ष clamping/साइड clamping पर पेटेंट
प्रिंट हेड
दो स्वतंत्र मोटर चालित प्रिंटर हेड
स्क्वीगी दबाव
0.5~10 किलोग्राम (कार्यक्रम नियंत्रण)
मुद्रण गति
6-200 मिमी/सेक
मुद्रण मोड
एक / दो बार
स्क्वीगी का प्रकार
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
सफाई प्रणाली
प्रबलित वैक्यूम अवशोषण, शुष्क, गीला, वैक्यूम तीन मोड
सीसीडी एफओवी
8x6 मिमी
मशीन समायोजन सीमा
X: ± 3 मिमी, Y: ± 7 मिमी, θ: ± 2°
दृष्टि
ऊपर/नीचे देखें ऑप्टिक्स संरचना/सीसीडी/ज्यामिति पैटर्न-मैच



पूरी मशीन विनिर्देश



स्थिति सटीकता दोहराएं
±0.01 मिमी
मुद्रण की सटीकता
±0.025 मिमी
चक्र समय
<8 सेक
उत्पाद परिवर्तन
पुरानाः<3 मिनट,नयाः<5 मिनट
वायु आपूर्ति
4 से 6 किलोग्राम/सेमी
विद्युत आपूर्ति
AC:220±10%,50/60HZ, 2.5KW
नियंत्रण विधि पीसी
संचालन प्रणाली
विंडोज XP/Win7
मशीन के आयाम
1140 ((L) x 1364 ((W) x 1404 (H) मिमी
मशीन का वजन
लगभग: लगभग 1000 किलो

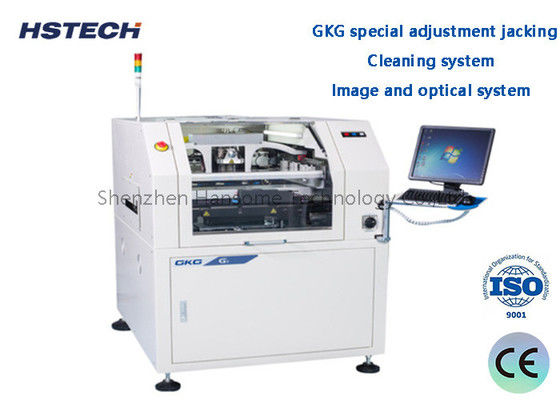

टच स्क्रीन 2 डी स्वचालित स्टेंसिल प्रिंटर इलेक्ट्रॉनिक असेंबली के लिए विंडोज XP/Win7 ऑपरेशन का उपयोग करना 0

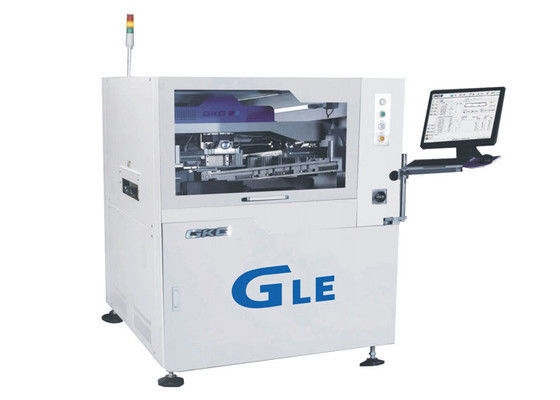

टच स्क्रीन 2 डी स्वचालित स्टेंसिल प्रिंटर इलेक्ट्रॉनिक असेंबली के लिए विंडोज XP/Win7 ऑपरेशन का उपयोग करना 1टच स्क्रीन 2 डी स्वचालित स्टेंसिल प्रिंटर इलेक्ट्रॉनिक असेंबली के लिए विंडोज XP/Win7 ऑपरेशन का उपयोग करना 2टच स्क्रीन 2 डी स्वचालित स्टेंसिल प्रिंटर इलेक्ट्रॉनिक असेंबली के लिए विंडोज XP/Win7 ऑपरेशन का उपयोग करना 3
