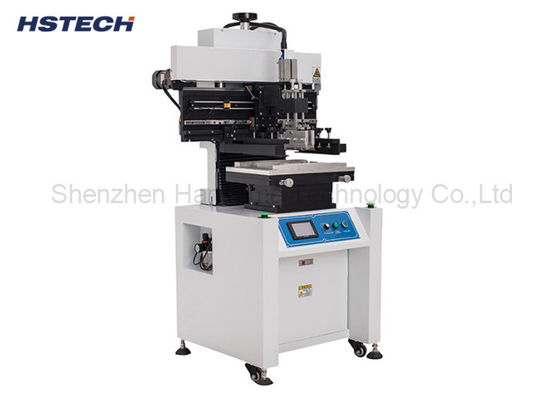

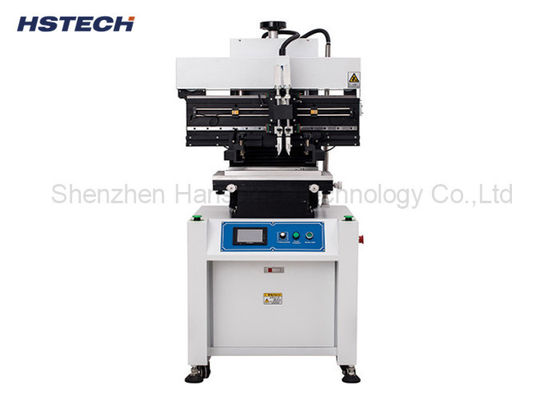

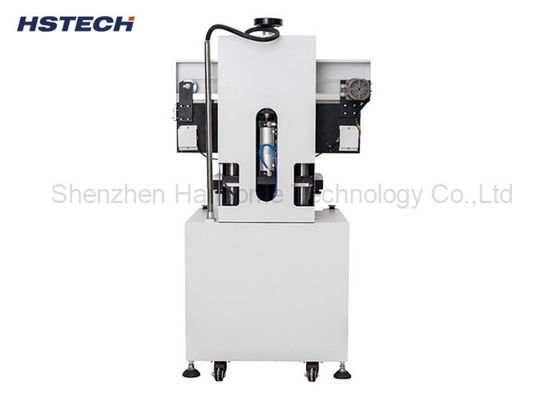

एकल चरण अर्ध-स्वचालित स्क्रीन प्रिंटर स्क्रैपर के साथ स्क्रैपर के साथ प्रिंट करने के लिए सोल्डर पेस्ट मशीन

एकल चरण अर्ध-स्वचालित स्क्रीन प्रिंटर स्क्रैपर के साथ स्क्रैपर के साथ प्रिंट करने के लिए सोल्डर पेस्ट मशीन

परिचय
अर्ध-स्वचालित सोल्डर पेस्ट प्रिंटर एक उपकरण है जिसका उपयोग प्रिंटेड सर्किट बोर्ड (पीसीबी) पर सोल्डर पेस्ट लगाने के लिए किया जाता है। It is an important step in the SMT (Surface Mount Technology) assembly process and is used to accurately apply solder paste to the pads on the PCB so that components can be soldered to the PCB in the subsequent patch process.

नीचे अर्ध-स्वचालित लोडर पेस्ट प्रिंटिंग मशीनों का एक सामान्य परिचय दिया गया हैः

1उपकरण संरचना: अर्ध-स्वचालित पट्टा मुद्रण मशीनों में आम तौर पर निम्नलिखित मुख्य घटक होते हैंः
कार्यबेंच: पीसीबी को समर्थन और स्थिति देने के लिए प्रयोग किया जाता है।
2प्रिंटिंग स्क्वीजीः पीसीबी पर पैड पर समान रूप से सॉल्डर पेस्ट लगाने के लिए जिम्मेदार है।
3स्टेंसिल फिक्सिंग डिवाइस: सटीक सोल्डर पेस्ट आवेदन सुनिश्चित करने के लिए प्रिंटिंग स्टेंसिल फिक्स करने के लिए प्रयोग किया जाता है।


विनिर्देश

विशेषताएं

1मशीन पीएलसी नियंत्रण प्रणाली को अपनाती है।
2. मशीन में निर्मित एक4-अंकीय काउंटर।
3ऊर्ध्वाधर संरचना, स्क्रीन फ्रेम को विद्युत द्वारा ऊर्ध्वाधर ऊपर और नीचे उठाया जाता है, जो रैखिक गाइड द्वारा प्रिंटिंग हेड की बाईं और दाईं ओर की क्रिया को पार करता है।
4स्क्रीन फ्रेम को अलग-अलग ऊंचाई के अनुसार ऊपर और नीचे समायोजित किया जा सकता है।
5चार बिंदु स्टेंसिल पोजिशनिंग, प्रिंटिंग सटीकता प्रतिक्रिया ±0.02 मिमी, लचीला स्टेंसिल फ्रेम, विभिन्न आकार के स्टेंसिल का उपयोग कर सकते हैं।

6, स्क्वीगी समायोज्य हो सकता है, सीसा मुक्त स्टेनलेस स्टील स्क्रैपर के लिए सुविधाजनक, 200-350options.

7, पीसीबी की स्थिति के लिए लचीला पिन अंगूठी, डबल पक्षीय पीसीबी मुद्रित कर सकते हैं।

8, एलईडी टच स्क्रीन स्क्रैपर की गति को समायोजित कर सकती है, उच्च गुणवत्ता वाले HIWIN ब्रांड रैखिक गाइड का भी उपयोग कर सकती है।

9, स्क्रैपर बाएं और दाएं समायोजन आवृत्ति कनवर्टर नियंत्रण का उपयोग करें, स्क्रीन पर मुद्रण गति सेट कर सकते हैं, सुनिश्चित करें कि मुद्रण गति लगातार है,तो मुद्रण मोटाई अधिक समान रूप से.
कामकाजी सिद्धांतः

1तैयारीः पीसीबी को कार्यबेंच पर रखें और पीसीबी के आकार और पोजिशनिंग मार्क्स के अनुसार इसे समायोजित और स्थिति दें।
2स्टेंसिल तैयार करना: प्रिंटेड स्टेंसिल (जिसे स्टेंसिल भी कहा जाता है) को स्टेंसिल फिक्स्चर पर रखें और सुनिश्चित करें कि यह पीसीबी के साथ संरेखित है।
3.सोल्डर पेस्ट आवेदनः अर्ध स्वचालित सोल्डर पेस्ट प्रिंटर शुरू करें, टेम्पलेट के माध्यम से प्रिंटिंग स्क्रैपर को सुचारू रूप से ले जाएं, टेम्पलेट छेद के माध्यम से सोल्डर पेस्ट को समान रूप से स्क्रैप करें,और टेम्पलेट के उद्घाटन के माध्यम से पीसीबी पैड पर सॉल्डर पेस्ट लागू करें.
4पीसीबी को उतारेंः मुद्रण पूरा होने के बाद, लोडर पेस्ट के साथ लेपित पीसीबी को वर्कबेंच से निकालें।


कार्य और विशेषताएं:

1सटीकता और पुनरावृत्तिः अर्ध-स्वचालित सॉल्डर पेस्ट प्रिंटर में उच्च सटीकता और पुनरावृत्ति है, जो पैड पर सॉल्डर पेस्ट के समान आवेदन और स्थिरता सुनिश्चित करता है।
2समायोजन और अनुकूलन क्षमताः विभिन्न आकारों और पीसीबी के प्रकारों के साथ-साथ विभिन्न सोल्डर पेस्ट मोटाई आवश्यकताओं को समायोजित करने के लिए प्रिंटिंग स्क्वीगी और स्टेंसिल फिटिंग को समायोजित किया जा सकता है।
3संचालित करने में आसान: अर्ध-स्वचालित मिलाप पेस्ट प्रिंटर का संचालन अपेक्षाकृत सरल है।आप केवल पीसीबी और solder पेस्ट आवश्यकताओं के अनुसार उचित समायोजन और सेटिंग्स बनाने की जरूरत है, और फिर मुद्रण प्रक्रिया शुरू करने के लिए प्रारंभ बटन दबाएँ।
4उत्पादन दक्षताः मैन्युअल सोल्डर पेस्ट प्रिंटिंग की तुलना में, अर्ध-स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन उत्पादन दक्षता में सुधार कर सकती है और मैन्युअल ऑपरेशन समय और श्रम लागत को कम कर सकती है।
