| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस331आर/एचएस-डीएस331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

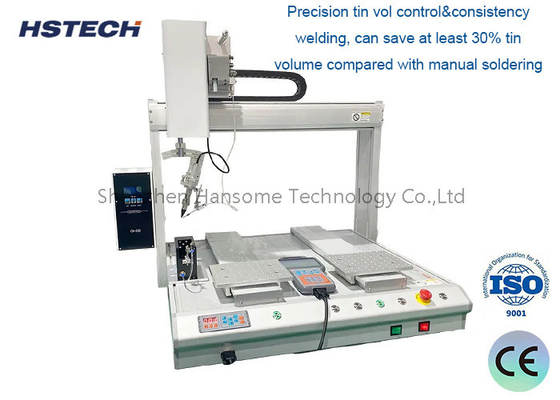

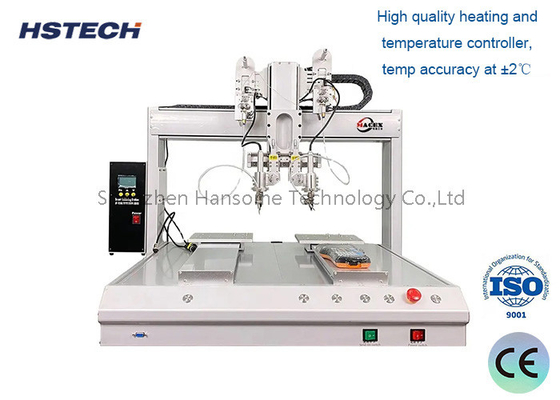

4 अक्ष स्टेपर मोटर ऑटोमैटिक डेस्कटॉप सोल्डरिंग मशीन
परिचय
दो-प्लेटफॉर्म चार-अक्ष स्वचालित मिलाप मशीन विभिन्न कार्यक्षेत्रों पर उच्च गति वाले ड्रैग वेल्डिंग, स्पॉट वेल्डिंग, स्लैश वेल्डिंग आदि कर सकती है।यह मैनुअल दोहराव वेल्डिंग कार्यों के कारण असमान वेल्डर जोड़ों और कमजोर वेल्डिंग की समस्याओं को हल करता है. सबसे बड़ा फायदा है, जो कि सोल्डर जोड़ों की अच्छी स्थिरता और स्थिर गुणवत्ता है। और दक्षता में सुधार और श्रम की बचत कर सकते हैं। स्वचालित सोल्डर मशीन संचालित करने के लिए सरल है,उच्च उत्पादन दक्षता है, अच्छी वेल्डिंग गुणवत्ता, पर्यावरण के अनुकूल और ऊर्जा की बचत है, और यहां तक कि शुरुआती भी कुशल श्रमिकों के वेल्डिंग परिणाम प्राप्त कर सकते हैं।इस मशीन एक सरल और तेजी से इनपुट सॉल्डरिंग कार्यक्रम का उपयोग करता है, और इसके सॉफ्टवेयर में शक्तिशाली संपादन कार्य हैं, जो आसानी से और जल्दी से कार्यक्रम शिक्षण को पूरा कर सकते हैं। यह मशीन व्यापक रूप से ऑटोमोटिव इलेक्ट्रॉनिक्स, डिजिटल, इलेक्ट्रॉनिक्स,विद्युत ध्वनिकएलसीडी, सर्किट बोर्ड, शाखाओं, इलेक्ट्रॉनिक नियामकों, विरोधी चोरी तार उद्योग यूएसबी वेल्डिंग और अन्य उत्पादन उद्योगों। यह सबसे अच्छा स्वचालित मिलाप रोबोट उपकरण है।
आवेदन
1सेमीकंडक्टर उत्पादः एलएसआई. आईसी. तापमान संयोजन आईसी. सीएसपी. बीजीए, आदि।
2ऑप्टिकल उत्पाद: प्रथम श्रेणी के कैमरे।
3सामान्य प्रदर्शन वाले घरेलू उपकरण: डीवीडी, ऑडियो उपकरण, ऑटोमोबाइल नेविगेशन सिस्टम, कैमरे जैसे व्यक्तिगत कंप्यूटर, इलेक्ट्रॉनिक उपकरण
घड़ियाँ, पीडीए फोटोकॉपी कैलकुलेटर, तरल क्रिस्टल टीवी. चिकित्सा उपकरण 5, सटीक मशीनरी/इलेक्ट्रिकल उत्पाद: वीटीआर.
4सामान्य उपभोग्य वस्तुएंः टाइपराइटर, खिलौने, संगीत वाद्ययंत्र, सीडीएस, बैटरी आदि।
विशेषताएं
1, यह 4Axis काम कर रहा है, एक्स / वाई / जेड और आर घूर्णन चल रहा है, कई कोण मिलाप उद्देश्य को प्राप्त।
2, मशीन में स्वचालित सफाई कार्य है, नाइट्रोजन के बिना मिलाप लोहा/टिप, बहुत सुरक्षा और पर्यावरण संरक्षण,
3, ताइवान ब्रांड Hiwin रैखिक गाइड मशीन चल प्रणाली में इस्तेमाल किया, उच्च परिशुद्धता और उच्च सटीकता।
4, मशीन नियंत्रण प्रणाली बनाने के लिए बहुत परिपक्व नियंत्रण बोर्ड का उपयोग करना, पीएलसी का उपयोग करने के लिए भी उपलब्ध है।
5, उत्पाद की कुंजी स्थिति संरेखित करने के लिए आधार बिंदु के रूप में लोहे के सिर का उपयोग करें, दर्ज कुंजी दबाएं, कार्यक्रम स्वचालित रूप से प्रणाली में इस बिंदु उत्पन्न होगा,फिर बिंदु के बारे में डेटा सेट और इतने पर.
6उच्च परिशुद्धता वाले स्टेपर मोटर और टाइमिंग बेल्ट ड्राइव सिस्टम का उपयोग करना और गति की स्थिति सटीकता और दोहराव को प्रभावी ढंग से सुधारने के लिए उन्नत गति नियंत्रण एल्गोरिदम।
7, स्वचालित सफाई कार्य के साथ मशीन, जो मिलाप प्रसंस्करण को अधिक स्थिर बना सकती है, और मिलाप लोहे के जीवनकाल को बढ़ा सकती है।
8, हैंडहेल्ड एलसीडी शिक्षण लटकन के साथ, प्रोग्रामिंग सरल, उच्च परिशुद्धता और सीखने में आसान है।
विनिर्देश
| मॉडल | HS-S331R/HS-DS331R |
| वोल्टेज | AC110V/220V,50/60Hz |
| एक्स/वाई/जेड कार्य सीमा | 300*300*100 मिमी |
| आर अक्ष | 360 डिग्री |
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड |
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| प्रोग्रामिंग | शिक्षक लटकन |
| नियंत्रण प्रणाली | नियंत्रण बोर्ड |
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
| दस्तावेज समर्थन | सीएडी, कोरलड्राउ |
| लौह टिन की सफाई | वायु सफाई/वायुगत |
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 |
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग |
| वजन | 48 किलो |
| मशीन का आयाम | 520*585*800 मिमी |
