| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एआईएस300 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

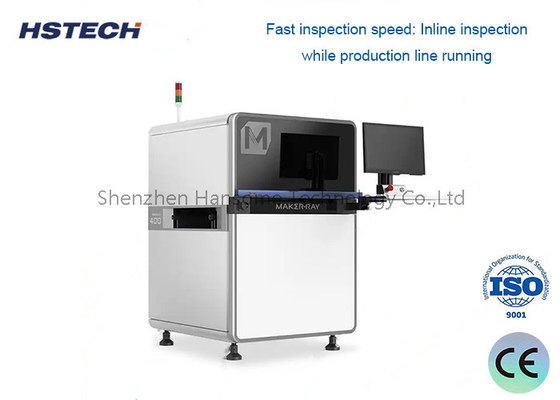

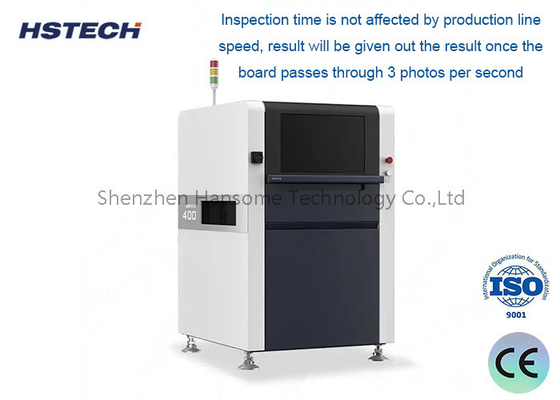

रिमोट कंट्रोल स्वचालित इनलाइन THT डीआईपी AOI दोहरे XY रैखिक एक्ट्यूएटर के साथ वेव सोल्डरिंग के बाद
परिचय
सोल्डरिंग से पहले, एओआई डिवाइस के स्वयं दोषों का पता लगा सकता है, जैसे कि लापता भाग या ध्रुवीयता, आदि।बहुत कम टिन और बहुत अधिक टिन- ध्रुवीयता · शिफ्ट पैर झुकाव गलत भागों, लहर मिलाप के बाद एओआई परीक्षण उपकरण।वेक्टर विश्लेषण प्रौद्योगिकी ने AO में एक नया उद्योग मानक स्थापित किया है1. वेक्टर छवि पूरी तरह से स्वचालित रूप से उत्पन्न होती है और पीसीबीए पर किसी भी वस्तु को मार्क बिंदु के रूप में लिया जा सकता है, जिससे प्रोग्रामिंग अधिक लचीली हो जाती है;उच्च सटीक दोष का पता लगाने प्रदान करता है
1कोई स्वर्ण नमूना आवश्यक नहीं है, केवल योग्य उत्पादों की आवश्यकता है
2कोई सांख्यिकीय मॉडलिंग की आवश्यकता नहीं है, और ठीक-ठीक करने के लिए दर्जनों बोर्ड चलाने की आवश्यकता नहीं है।
3स्वचालित रूप से उत्पन्न "वेक्टर इमेजिंग" (तापमान और फोकल दूरी से प्रभावित नहीं) सटीकता में सुधार कर सकती है,पीसीबी बोर्ड की असेंबली के दौरान घटक पहचान और स्थिति की गति और उच्च विश्वसनीयता.
4फीचर वेक्टर विश्लेषण (कोणों और आकार अनुपातों की प्रत्यक्ष गणना), आईपीसी मानकों के साथ सही संयोजन
विनिर्देश
| मॉडल | AIS300 | AIS301 |
| पीसीबी का आकार | 50x50mm~430x380mm | 50x50mm~350x350mm |
| मोटाई | 0.3~7.0 मिमी | |
| विकृति की सीमा | <4 मिमी | |
| घटक की ऊंचाई | ऊपर 150 मिमी, नीचे 25 मिमी | |
| कैमरा | 5MP, रंग, सीसीडी | |
| प्रकाश स्रोत | आरजीबी | |
| एफओवी | 45*37 मिमी | |
| संकल्प | 20um | |
| निरीक्षण | ||
| घुड़सवार घटकों का दोष | लापता, रोलिंग, ऑफसेट, क्षति, विकृत, अनावश्यक, गंदा। | |
| सोल्डर दोष | अति, अपर्याप्त, पुल, कोई पैर, लापता मिलाप, गैर गीला। | |
| अन्य कार्य | बार-कोड, क्यूआर कॉड, ओसीआर | |
| गति | 0.23 सेकंड/एफओवी | 0.25 सेकंड/एफओवी |
| सॉफ्टवेयर/हार्डवेयर | ||
| संचालन प्रणाली | उबंटू 14.04 लिमिटेड 64 बिट | |
| कार्य | रिमोट कंट्रोल, गेरबर फ़ाइल आयात, नए मॉडल के लिए प्रशिक्षण उपकरण | |
| औद्योगिक पीसी | सीपीयू इंटेल i5, स्वतंत्र ग्राफिक्स कार्ड,12G डीडीआर,256एसएसडी | |
| प्रदर्शन | 22 इंच का एफएचडी एलसीडी | |
| प्रस्ताव | उच्च सटीकता रैखिक actuator | |
| विद्युत आपूर्ति | AC220V,1KW | |
| वायु दबाव | >0.5Mpa | |
| आयाम ((L*H*W) | 1100*1630*1350 मिमी | 1100*1280*1300 मिमी |
| शुद्ध भार | 800 किलो | 700 किलो |
विशेषताएं
ए, कोर एल्गोरिथ्म ⇒ संकुचन तंत्रिका नेटवर्क एल्गोरिथ्म
उद्योग में अनुप्रयोग और नवाचार
मानव जैसा निरीक्षण
बेहतर संगतता
सुपर लार्ज सैंपल सेट का प्रशिक्षण एल्गोरिथम मॉडल
उच्च सामान्यीकरण
सुपर डिटेक्शन क्षमता, कम झूठी सकारात्मक
उपयोगकर्ता स्व-प्रशिक्षण मॉडल का समर्थन
बी, उच्च पहनने के प्रतिरोध
C, बड़े निरीक्षण क्षेत्र और उच्च संगतता
डी, उच्च निरीक्षण दर और कम झूठी सकारात्मक दर।
ई, संगमरमर आधार, अधिक स्थिर।
एफ, दोहरे एक्सवाई रैखिक एक्ट्यूएटर, उच्च गति, उच्च सटीकता
आवेदन
डीआईपी उत्पादन लाइन में इनलाइन THT एओआई के बाद इस्तेमाल की जाने वाली वेव सोल्डरिंग मशीन, इसका उपयोग गलत इकाइयों को सुधारने के लिए किया जाता है, जिससे मरम्मत और समय कम हो सकता है। पासिंग दर में कुशलता से सुधार किया जा सकता है।यह मशीन व्यापक रूप से टीवी मेनबोर्ड का निरीक्षण करने के लिए इस्तेमाल कियापीसी मुख्य बोर्ड, पावर बोर्ड, औद्योगिक नियंत्रण बोर्ड, मिनी घरेलू इलेक्ट्रॉनिक उपकरण और अन्य पीसीबीए।
