| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एआईएस300 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

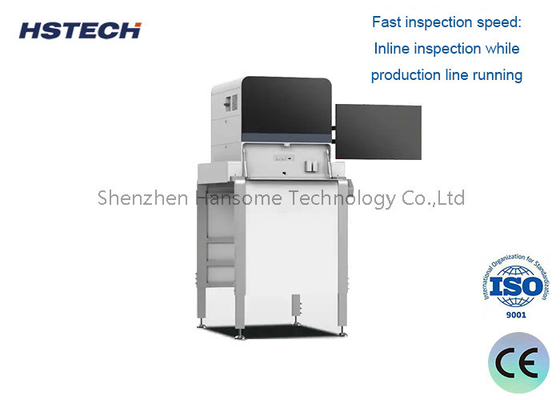

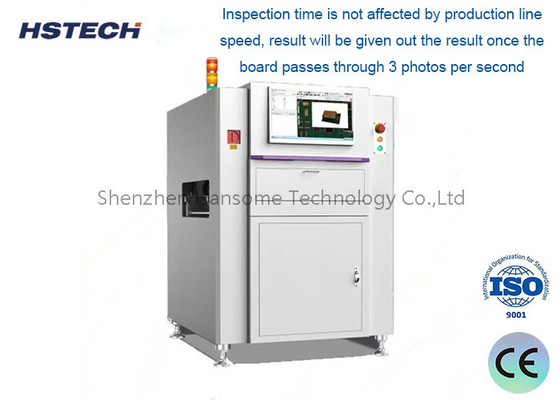

उच्च परिशुद्धता रैखिक एक्ट्यूएटर इनलाइन THT DIP AOI वेव सोल्डरिंग के बाद 22 इंच FHD एलसीडी स्वचालित सोल्डरिंग रोबोट
परिचय
स्वचालित मिलाप मशीन एक स्वचालित मिलाप उपकरण है जो मुख्य रूप से मिलाप ऑपरेशन को पूरा करने के लिए रोबोट के गति कार्य का उपयोग करता है।स्वचालित मिलाप मशीन का मुख्य भाग मिलाप प्रणाली है. मिलाप प्रणाली में मुख्य रूप से एक स्वचालित टिन फ़ीडिंग तंत्र, तापमान नियंत्रण, हीटिंग तत्व और मिलाप लोहे की नोक शामिल है।
लाभ
उच्च विश्वसनीय धातु विरोधी स्थैतिक मोड डिजाइन वेल्डिंग संवेदनशील घटकों को सुरक्षित बनाता है। हल्का और लचीला, अंतरिक्ष, तापमान, टिन खिला गति, टिन बिंदु आकार समायोजित नहीं करता है।इसका संचालन करना आसान है और एक नौसिखिया दो घंटे में इसमें कुशल हो सकता है, 50% जनशक्ति की बचत. स्वास्थ्य कारणों से, कृपया पर्यावरण के अनुकूल लीड मुक्त टिन तार का उपयोग करें. विशेष रूप से विभिन्न इलेक्ट्रॉनिक कनेक्टर्स, एलईडी प्रकाश तारों के वेल्डिंग और डॉकिंग के लिए उपयुक्त,वीडियो और ऑडियो केबल प्लग, हेडफोन केबल्स, कंप्यूटर डेटा केबल्स, छोटे सर्किट बोर्ड और छोटे इलेक्ट्रॉनिक घटकों के बीच में तार का बंधन।
विनिर्देश
| मॉडल | AIS300 | AIS301 |
| पीसीबी का आकार | 50x50mm~430x380mm | 50x50mm~350x350mm |
| मोटाई | 0.3~7.0 मिमी | |
| विकृति की सीमा | <4 मिमी | |
| घटक की ऊंचाई | ऊपर 150 मिमी, नीचे 25 मिमी | |
| कैमरा | 5MP, रंग, सीसीडी | |
| प्रकाश स्रोत | आरजीबी | |
| एफओवी | 45*37 मिमी | |
| संकल्प | 20um | |
| निरीक्षण | ||
| घुड़सवार घटकों का दोष | लापता, रोलिंग, ऑफसेट, क्षति, विकृत, अनावश्यक, गंदा। | |
| सोल्डर दोष | अति, अपर्याप्त, पुल, कोई पैर, लापता मिलाप, गैर गीला। | |
| अन्य कार्य | बार-कोड, क्यूआर कॉड, ओसीआर | |
| गति | 0.23 सेकंड/एफओवी | 0.25 सेकंड/एफओवी |
| सॉफ्टवेयर/हार्डवेयर | ||
| संचालन प्रणाली | उबंटू 14.04 लिमिटेड 64 बिट | |
| कार्य | रिमोट कंट्रोल, गेरबर फ़ाइल आयात, नए मॉडल के लिए प्रशिक्षण उपकरण | |
| औद्योगिक पीसी | सीपीयू इंटेल i5, स्वतंत्र ग्राफिक्स कार्ड,12G डीडीआर,256एसएसडी | |
| प्रदर्शन | 22 इंच का एफएचडी एलसीडी | |
| प्रस्ताव | उच्च सटीकता रैखिक actuator | |
| विद्युत आपूर्ति | AC220V,1KW | |
| वायु दबाव | >0.5Mpa | |
| आयाम ((L*H*W) | 1100*1630*1350 मिमी | 1100*1280*1300 मिमी |
| शुद्ध भार | 800 किलो | 700 किलो |
विशेषताएं
ए, कोर एल्गोरिथ्म ⇒ संकुचन तंत्रिका नेटवर्क एल्गोरिथ्म
उद्योग में अनुप्रयोग और नवाचार
मानव जैसा निरीक्षण
बेहतर संगतता
सुपर लार्ज सैंपल सेट का प्रशिक्षण एल्गोरिथम मॉडल
उच्च सामान्यीकरण
सुपर डिटेक्शन क्षमता, कम झूठी सकारात्मक
उपयोगकर्ता स्व-प्रशिक्षण मॉडल का समर्थन
बी, उच्च पहनने के प्रतिरोध
C, बड़े निरीक्षण क्षेत्र और उच्च संगतता
डी, उच्च निरीक्षण दर और कम झूठी सकारात्मक दर।
ई, संगमरमर आधार, अधिक स्थिर।
एफ, दोहरे एक्सवाई रैखिक एक्ट्यूएटर, उच्च गति, उच्च सटीकता
आवेदन
डीआईपी उत्पादन लाइन में इनलाइन THT एओआई के बाद इस्तेमाल की जाने वाली वेव सोल्डरिंग मशीन, इसका उपयोग गलत इकाइयों को सुधारने के लिए किया जाता है, जिससे मरम्मत और समय कम हो सकता है। पासिंग दर में कुशलता से सुधार किया जा सकता है।यह मशीन व्यापक रूप से टीवी मेनबोर्ड का निरीक्षण करने के लिए इस्तेमाल कियापीसी मुख्य बोर्ड, पावर बोर्ड, औद्योगिक नियंत्रण बोर्ड, मिनी घरेलू इलेक्ट्रॉनिक उपकरण और अन्य पीसीबीए।
