उन्नत थर्मल प्रोफाइलर 80000 डेटा पॉइंट/चैनल 0.1C रिज़ॉल्यूशन आरएफ ट्रांससीवर हाई-टेम्प चिपकने वाला टेप

उन्नत थर्मल प्रोफाइलर 80000 डेटा पॉइंट/चैनल 0.1C रिज़ॉल्यूशन आरएफ ट्रांससीवर हाई-टेम्प चिपकने वाला टेप

परिचय

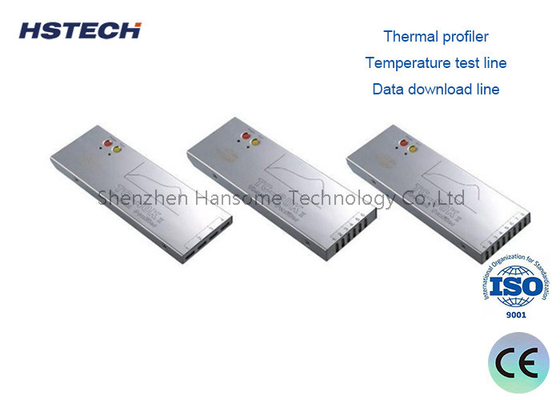

1थर्मल प्रोफाइलर 2. इन्सुलेशन बॉक्स

3तापमान परीक्षण लाइन 4. डेटा डाउनलोड लाइन

5चार्जर 6. उच्च-तापमान चिपकने वाला टेप

7. सॉफ्टवेयर सीडी 8. स्क्रूड्राइवर 9. चिमटी

10. अछूता दस्ताने 11. सोल्डर तार

12- कैंची 13. उपकरण बॉक्स

14उपयोगकर्ता पुस्तिका 15. स्वीकृति प्रमाण पत्र

16आरएफ ट्रांससीवर (रचना चुनें)

17. तरंग परीक्षण प्रणाली (रचना चुनें)

मुख्य तकनीकी विनिर्देश

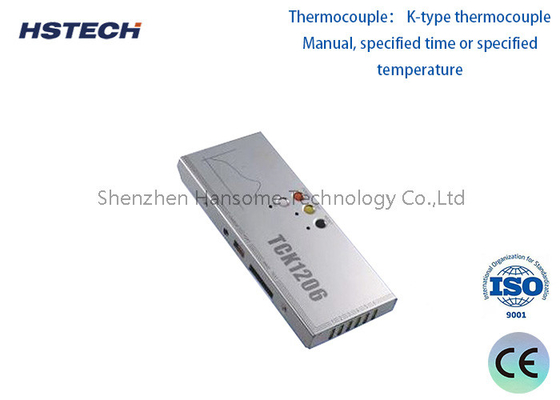

1थर्मोकपल: के प्रकार का थर्मोकपल

2नमूनाकरण अंतराल:0.05 सेक---600 सेक सॉफ्टवेयर के साथ सेट

3, रिकॉर्ड डेटाः80000 बिंदु/चैनल, 20 सेट प्रोफ़ाइल रिकॉर्ड कर सकते हैं

4,रिज़ॉल्यूशनः 0.1°C

5,तापमान मापने की सीमाः 0~1000°C

6,तापमान मापने की सटीकताः ±1.0°C

7कुल शक्तिः ≤120mW

8ऑपरेटिंग वोल्टेजः3.6वीडीसी, रिचार्जेबल बैटरी

9आयामः 195 ((L) × 82 ((W) × 21 ((H) मिमी 195 ((L) × 103 ((W) × 21 ((H) मिमी

10, इन्सुलेशन बॉक्स:245 ((L) × 100 ((W) × 30 ((H) मिमी

10प्रारंभ मोडः मैनुअल, निर्दिष्ट समय या निर्दिष्ट तापमान

11रिकॉर्डिंग मोडः मॉनिटर/रिकॉर्ड

12,कनेक्शन मोडःUSB/RF

13सॉफ्टवेयर संस्करणः प्रोफाइलर मैनेजर 2.0

उत्पाद पुस्तकालय प्रबंधक

मशीन पुस्तकालय प्रबंधक

सोल्डर पुस्तकालय प्रबंधक

रेसिपी लाइब्रेरी प्रबंधक

डेटा विश्लेषण

पीडब्ल्यूआई

चरम तापमान, तापमान से अधिक समय

Temp ((Reflow) के बीच का समय

Temp ((Reflow) के बीच ढलान

टाइम्स के बीच ढलान (वेव)

कार्य करने के तरीके

1.पहले, जांचें कि क्या बैटरी की शक्ति पर्याप्त है, अगर यह 20% से कम है आप इसे पहले चार्ज करना होगा, दूसरा,यदि उपकरण की सतह का तापमान 45°CC से अधिक है तो कृपया इसे चार्ज न करें, इसे कमरे के तापमान पर चार्ज करने का प्रयास करें।
2संचार लिंक स्थापित करते समय समस्याओं के विशिष्ट कारण:संचार केबल पूरी तरह से सम्मिलित नहीं है - सुनिश्चित करें कि सही जैक का उपयोग किया गया है।संचार केबल या कनेक्टर क्षतिग्रस्त है - ब्रेक या अन्य क्षति की जांच करें. बैटरी चार्ज नहीं कर रहा है मैं चार्ज. और चार्ज एलईडी चालू है सुनिश्चित करें.
3थर्मल बैरियर 280°C पर अधिकतम 9 मिनट तक टिक सकता है। इस सीमा को पार करना सुनिश्चित करें और सुनिश्चित करें कि उपकरण का आंतरिक तापमान 85°C से अधिक न हो।
4जब लंबे समय तक उपयोग नहीं किया जाता है, तो कृपया ध्यान दें कि क्या डेटा संकेतक प्रकाश प्रत्येक 5 सेकंड या तो चमकता है, यदि ऐसा होता है,कृपया दबाए रखें और लगभग 5 सेकंड के लिए "स्टार्ट" अंत कुंजी जब तक संकेतक प्रकाश अचानक चमकता है, और फिर जब तक कोई प्रकाश चमक नहीं जाता तब तक इसका निरीक्षण करें।
5कृपया भट्ठी से गुजरते समय हीट आइसोलेशन बॉक्स को कवर करना सुनिश्चित करें, और समय आने तक प्रतीक्षा करें।
6. आप एक समय में केवल एक ओवन परीक्षक लॉगर को कंप्यूटर से कनेक्ट कर सकते हैं. एक ही USB पोर्ट पर एक से अधिक रिकॉर्डर को एक ही समय में कंप्यूटर से कनेक्ट नहीं किया जा सकता है और फिर उनमें से एक का चयन करें.
7. एक बार फिर भट्ठी के ऊपर भट्ठी, और इस पर थर्मल बाधा बॉक्स उपयोग करने से पहले ठंडा हो गया.
