| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एलडी330 |
| एमओक्यू: | 1SET |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

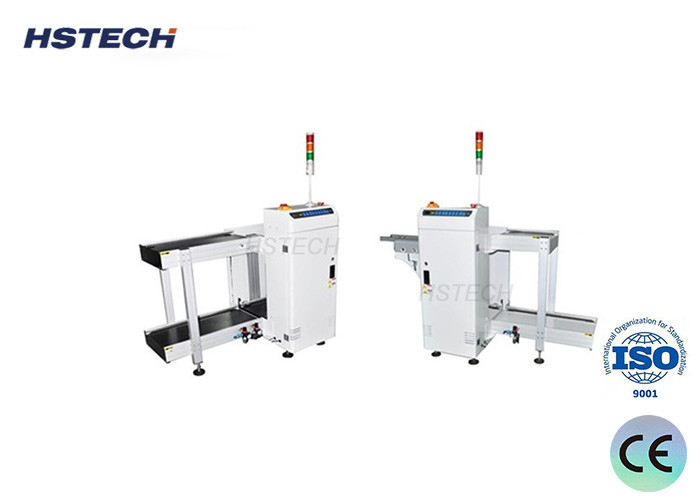

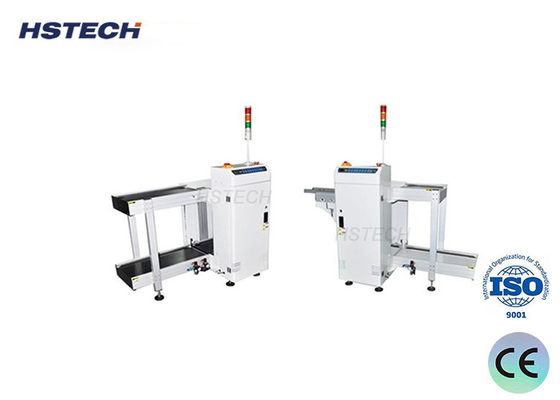

उच्च दक्षता SMEMA सिग्नल पीसीबी लोडर हैंडलिंग मशीन
परिचय
PCB loading and unloading machine is used for PCB feeding and conveying at the beginning of the SMT production line and receiving and storing the PCB at the end of the production line to the turnover rack. यह मशीन गेंद पेंच के साथ माइक्रो-नियंत्रण प्रणाली को गोद लेती है, पूरी मशीन स्थिर रूप से चलती है और सटीक रूप से प्रसारित करती है। ऑपरेशन नियंत्रण कक्ष एक सच्चे रंग टच स्क्रीन को गोद लेता है,जो संचालित करने के लिए सहज और उपयोग करने में आसान हैयह एकल पक्षीय या द्विपक्षीय सर्किट बोर्डों के बार-बार परिवहन के लिए उपयुक्त है, जो श्रम लागत को बहुत कम करता है और दक्षता प्रदान करता है।
आवेदन
इस इकाई का उपयोग पीसीबी को लोड करने और पीसीबी को एसएमटी उत्पादन लाइन पर ले जाने के लिए किया जाता है।
विशेषताएं
1मॉड्यूल डिजाइन।
2, स्थिरता मजबूत डिजाइन द्वारा बढ़ाई गई है।
3, आर्थिक डिजाइन हाथ परीक्षण।
4मैगजीन रैक को सुरक्षित करने के लिए ऊपरी और निचले वायवीय क्लैंप।
5लोडिंग और अनलोडिंग के दौरान पीसीबी टूटने की कोई गारंटी नहीं है।
6,एसएमईएमए संगत।
विनिर्देश
| उत्पाद का नाम | पीसीबी लोडर मशीन |
| परिवहन ऊंचाई | 910±30 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| संकेत | SMEMA |
मॉडल का चयन
| मॉडल | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आकार | 1400*800*1200 मिमी | 1650*880*1200 मिमी | 1800*940*1200 मिमी | 1800*1010*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 180 किलो | 220 किलो | 260 किलो |
ध्यान दें
1. उपकरण को बंद करें या सुनिश्चित करें कि पहली बार स्वचालित संचालन शुरू करने से पहले उठाने की मेज अपनी जगह पर चले।
2ऑपरेशन के दौरान अपने सिर और हाथों को मशीन से दूर रखें।
3. ऑप्टिकल अक्ष को तेल दें और श्रृंखला पर घटक रोशनी पर मलबे को साफ करें।
नियंत्रण बटन और विद्युत बॉक्स
पैकेजिंग के बारे में
