| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-520 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

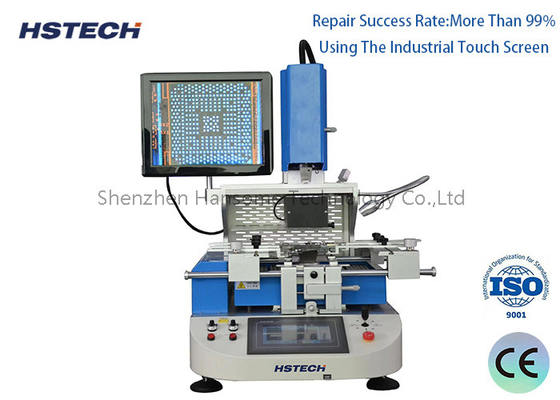

स्वतंत्र 3 हीटिंग ज़ोन बीजीए रिवर्किंग स्टेशन एसएमईएमए संकेत के साथ पीसीबी हैंडलिंग उपकरण
परिचय
बीजीए रिवर्स स्टेशन एक पेशेवर उपकरण है जिसका उपयोग बीजीए घटकों की मरम्मत के लिए किया जाता है। इसका उपयोग अक्सर एसएमटी उद्योग में किया जाता है।हम बीजीए रिवर्स स्टेशन के बुनियादी सिद्धांतों का परिचय देंगे और बीजीए रिवर्स दर में सुधार के लिए प्रमुख कारकों का विश्लेषण करेंगे.
बीजीए पुनर्मिलन स्टेशन खराब रूप से मिलाप किए गए बीजीए को फिर से गर्म करने और वेल्ड करने के लिए एक उपकरण है। यह स्वयं बीजीए घटकों की कारखाने की गुणवत्ता समस्याओं की मरम्मत नहीं कर सकता है।प्रौद्योगिकी के वर्तमान स्तर के अनुसार, BGA घटकों के कारखाने से बाहर निकलने से पहले समस्या होने की संभावना बहुत कम है।यह केवल खराब वेल्डिंग एसएमटी प्रक्रिया के अंत में तापमान और वापस अंत के कारण होगा, जैसे कि खाली वेल्डिंग, झूठी वेल्डिंग, खाली वेल्डिंग, टिन कनेक्शन और अन्य वेल्डिंग समस्याएं। हालांकि, कई लोग लैपटॉप, मोबाइल फोन, एक्सबॉक्स,डेस्कटॉप मदरबोर्डआदि।
विशेषताएं
1मरम्मत सफलता दरः 99% से अधिक
2औद्योगिक टच स्क्रीन का उपयोग करना
3.स्वतंत्र 3 हीटिंग जोन, गर्म हवा हीटिंग/इन्फ्रारेड प्रीहीटिंग (तापमान सटीकता ± 2°C)
4सीई प्रमाणन के साथ
बीजीए पुनर्मिलन स्टेशन वर्गीकरण
स्वचालन स्तर के अनुसार वर्गीकृत
बीजीए रिवर्स स्टेशनों को उनके कार्यों के अनुसार तीन श्रेणियों में विभाजित किया जा सकता हैः विशुद्ध रूप से मैनुअल बीजीए रिवर्स स्टेशन, अर्ध स्वचालित बीजीए रिवर्स स्टेशन,और पूरी तरह से स्वचालित बीजीए रिवर्स स्टेशनविभिन्न जरूरतों के अनुरूप चयन भी अलग-अलग होते हैं।मैनुअल बीजीए रिवर्स स्टेशन और अर्ध-स्वचालित रिवर्स स्टेशन उन उपयोगकर्ता समूहों के लिए उपयुक्त हैं जो रिवर्स प्रक्रियाओं में अपेक्षाकृत उन्नत नहीं हैंसबसे पहले, पूरी तरह से स्वचालित बीजीए रिवर्किंग स्टेशन ऑपरेट करने के लिए सरल है, ऑपरेटर पर लगभग कोई आवश्यकता नहीं है, और एक बटन ऑपरेशन। दूसरे, मरम्मत की सफलता दर अधिक है।अधिक शक्तिशाली कार्य.
फ़ंक्शन द्वारा विभाजित

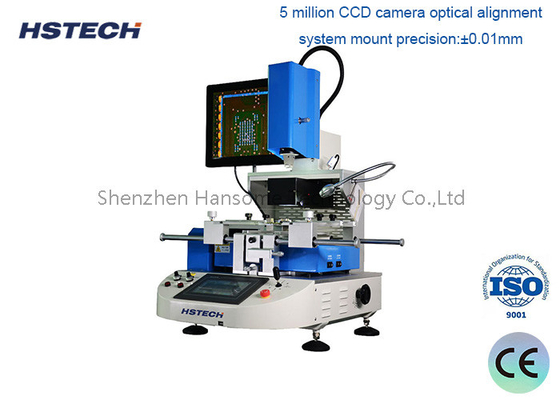

कार्यों के अनुसार, बीजीए रीवर्किंग स्टेशनों को दो श्रेणियों में विभाजित किया जा सकता हैः ऑप्टिकल संरेखण और गैर-ऑप्टिकल संरेखण। ऑप्टिकल संरेखण ऑप्टिकल मॉड्यूल के माध्यम से स्प्लिट प्रिज्म इमेजिंग का उपयोग करता है;गैर ऑप्टिकल संरेखण संरेखण मरम्मत प्राप्त करने के लिए पीसीबी बोर्ड के रेशम स्क्रीन लाइनों और बिंदुओं के अनुसार BGA संरेखित करने के लिए नग्न आंख का उपयोग करता हैविभिन्न आकारों के बीजीए मूल के दृश्य संरेखण, वेल्डिंग और विघटन के लिए बुद्धिमान ऑपरेटिंग उपकरण प्रभावी रूप से पुनः कार्य दर, उत्पादकता में सुधार कर सकते हैं और लागत को बहुत कम कर सकते हैं।
विनिर्देश
| मैनुअल बीजीए रीवर्किंग स्टेशन | मॉडलःएचएस-520 |
| विद्युत आपूर्ति | AC 220V±10% 50/60Hz |
| कुल शक्ति | 3800W |
| कुल आयाम | L460mm*W480mm*H500mm |
| पीसीबी का आकार | अधिकतम 300 मिमी*280 मिमी न्यूनतम 10 मिमी*10 मिमी |
| बीजीए आकार | अधिकतम 60 मिमी*60 मिमी न्यूनतम 1 मिमी*1 मिमी |
| पीसीबी की मोटाई | 0.3-5 मिमी |
| मशीन का वजन | 20 किलो |
| वारंटी | 3 वर्ष (1 वर्ष निःशुल्क है) |
| उपयोग मरम्मत | चिप्स/फोन मदरबोर्ड आदि |
