| ब्रांड नाम: | Panasonic |
| मॉडल संख्या: | KXFW1KS9A00 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

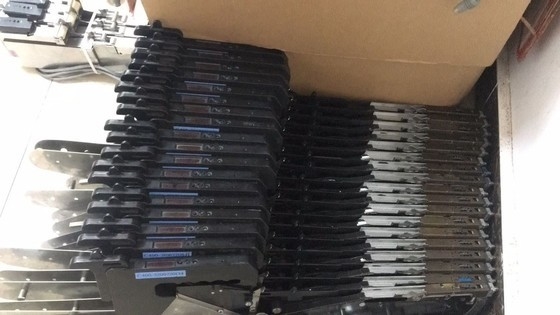

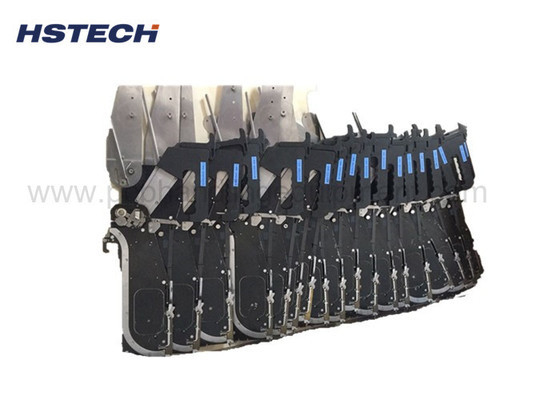

पैनासोनिक एनपीएम एसएमटी फीडर KXFW1KS9A00 CM402/CM602 पिक एंड प्लेस मशीन के लिए
एसएमटी फीडर वर्गीकरण
1बेल्ट फीडर चिप माउंटर फीडर का सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है।
पारंपरिक संरचना पद्धतियों में पहिया प्रकार, पंजा प्रकार, वायवीय प्रकार और बहु-अंतर विद्युत प्रकार शामिल हैं।अब यह उच्च परिशुद्धता विद्युत प्रकार और उच्च परिशुद्धता विद्युत प्रकार में विकसित किया हैपारंपरिक संरचना पद्धति की तुलना में, संचरण सटीकता अधिक है, खिला गति तेज है, संरचना अधिक कॉम्पैक्ट है, प्रदर्शन अधिक स्थिर है,और उत्पादन दक्षता में काफी सुधार हुआ है.
वर्तमान में, अधिकांश घरेलू और आयातित माउंटर्स वायवीय फीडर का उपयोग करते हैं, और कुछ आयातित प्लेसमेंट मशीनें इलेक्ट्रिक फीडर का उपयोग करती हैं। स्ट्रिप सामग्री की बुनियादी चौड़ाई में शामिल हैंः 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी,32 मिमी, 44 मिमी और 52 मिमी। पिचों में 2 मिमी, 4 मिमी, 8 मिमी, 12 मिमी और 16 मिमी शामिल हैं। रील व्यास में 7 इंच और 13 इंच शामिल हैं।
2ट्रे फीडर, प्लेट फीडर
इसे एकल-परत संरचना और बहु-परत संरचना में विभाजित किया जा सकता है। एकल-परत पैलेट फीडर सीधे प्लेसमेंट मशीन के फीडर फ्रेम पर स्थापित किया जाता है और कई स्लॉट पर कब्जा कर लेता है।यह उन स्थितियों के लिए उपयुक्त है जहां बहुत अधिक पैलेट सामग्री नहीं है; बहुस्तरीय पैलेट फीडर उपकरण सामग्री के लिए बहुस्तरीय स्वचालित कन्वेयर ट्रे कम स्थान लेता है और इसकी संरचना कॉम्पैक्ट है।यह उन स्थितियों के लिए उपयुक्त है जहां पैलेट सामग्री की एक बड़ी मात्रा हैट्रे पर अधिकांश घटक विभिन्न आईसी एकीकृत सर्किट घटक हैं।
पैलेट प्रकार की सामग्री का उपयोग करते समय, परिवहन और उपयोग के दौरान यांत्रिक और विद्युत गुणों को नुकसान से बचाने के लिए बड़े ट्यूब कोनों में उजागर घटकों को रखने का ध्यान रखा जाना चाहिए।TQFP का प्रयोग करते समयपैलेट में, पैलेट का आकार 150mmx330.2mm और ऊंचाई 25.4mm तक पहुंच सकता है।ट्रे फीडर न केवल प्लेसमेंट मशीन के लिए घटकों को उठाने के लिए इस्तेमाल किया जा सकता है, लेकिन मूल्यवान घटकों के लिए एक डंपिंग स्टेशन के रूप में भी इस्तेमाल किया जा सकता है।
3. ट्यूब फीडर
ट्यूब फीडर्स आमतौर पर ट्यूब में घटकों को पैच हेड की पिकअप स्थिति में प्रवेश करने के लिए वाइब्रेटिंग फीडर्स का उपयोग करते हैं। आम तौर पर, PLCC और SOIC को इस तरह से खिलाया जाता है।ट्यूबलर फीडर घटक पिन के लिए अच्छी सुरक्षा की विशेषताओं है, खराब स्थिरता और मानकीकरण, और कम उत्पादन दक्षता।
4. थोक सामग्री बॉक्स फीडर ( कंपन फीडर)
बल्क बॉक्स फीडर, जिसे वाइब्रेटिंग फीडर के नाम से भी जाना जाता है, यह काम करता है कि घटक स्वतंत्र रूप से तैयार प्लास्टिक बॉक्स या बैग में लोड किए जाते हैं,और फिर एक कंपन फीडर या खिला ट्यूब का उपयोग कर अनुक्रम में घटकों को खिला. एसएमटी मशीन, यह विधि आमतौर पर एमईएलएफ और छोटे रूपरेखा अर्धचालक घटकों के लिए उपयोग की जाती है। यह केवल गैर-ध्रुवीय आयताकार और बेलनाकार घटकों के लिए उपयुक्त है, लेकिन ध्रुवीय घटकों के लिए नहीं।विशेषताएंवाइब्रेशन फीडर अपेक्षाकृत महंगे हैं।
विनिर्देश
| नाम | विनिर्देश |
| पैनसोनिक बीएम फीडर | 8MM 8X2MM |
| पैनसोनिक बीएम फीडर | 8एमएम 8x4एमएम |
| पैनसोनिक बीएम फीडर | 12MM/16MM/24MM/32MM/44MM/56MM/72MM |
| पैनसोनिक सीएम फीडर | CM86/CM88 |
| पैनसोनिक CM402 CM602 फीडर | एनपीएम 8एमएम/12एमएम/16एमएम/24एमएम |
| पैनसोनिक CM402 CM602 फीडर | एनपीएम 32एमएम/44एमएम/56एमएम/72एमएम |
| पैनसोनिक फीडर | घटक फीडर |
| पैनसोनिक फीडर | एमएसजीएच3 फीडर |
| पैनसोनिक फीडर | एमवी2एफ फीडर |
अन्य पैनासोनिक पार्ट्स
नोजल 110 भाग संख्याः KXFX03DGA00
नोजल 115A भाग संख्याः KXFX037NA00
नोजल 120 भाग संख्याः KXFX0384A00
नोजल 130 भाग संख्याः KXFX0385A00
नोजल 140 भाग संख्याः KXFX0386A00
नोजल 1001 भाग संख्याः KXFX037SA00
नोजल 1002 भाग संख्याः KXFX037TA00
नोजल 110S भाग संख्याः N610017371AC
नोजल 115AS भाग संख्याः N610017372AC
नोजल 120S भाग संख्याः N610017373AC
नोजल 130S भाग संख्याः N610017375AC
नोजल 140S भाग संख्याः KXFX0386A00
नोजल 205S भाग संख्याः N610017370AC
नोजल 225CS भाग संख्याः N610040786AA
नोजल 226CS भाग संख्याः N610040787AA
नोजल 230CS भाग संख्याः N610040788AA
नोजल 235CS भाग संख्याः N610043815AA
नोजल 240CS भाग संख्याः N610040853AA
नोजल 225C भाग संख्याः N610040782AA
नोजल 226C भाग संख्याः N610040783AA
नोजल 230C भाग संख्याः N610040784AA
नोजल 235C भाग संख्याः N610043814AA
नोजल 240C भाग संख्याः N610062681AA
1. 8 मिमी टेप फीडर: KXFW1KS5A00
2.12/16 मिमी टेप फीडर KXFW1KS6A00
3. 24/32mm टेप फीडर KXFW1KS7AOO
4. 44/56mm टेप फीडर KXFW1KS8AOO
