| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F550 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |
4 अक्ष मोशन कंट्रोल डबल प्लेटफॉर्म ऑफलाइन पीसीबीए राउटर मशीन एक्स/वाई अक्ष 1000 मिमी/एस के साथ
मशीन का परिचय
यह पीसीबी रूटर मशीन आरएम-एफ550 एक नई विकसित रूटर मशीन है। इसका उपयोग पूरे प्रिंटेड सर्किट बोर्ड असेंबली (पीसीबीए) को व्यक्तिगत पीसीबीए बोर्डों में बदलने के लिए किया जाता है।मशीन काम सटीकता सुनिश्चित करने के लिए एक बहुत ही स्थिर मंच को अपनाने, कार्य मंच का आकार 300*350 मिमी है।
इसमें 400*600 मिमी का बड़ा प्लेटफॉर्म विकल्प है। यह मशीन तेजी से और सटीक ऑनलाइन प्रोग्रामिंग के लिए उपयोगकर्ता के अनुकूल "दृश्य" प्रोग्रामिंग प्रदान करती है, यह डिपेनेलिंग प्रक्रिया का भी पता लगा सकती है।

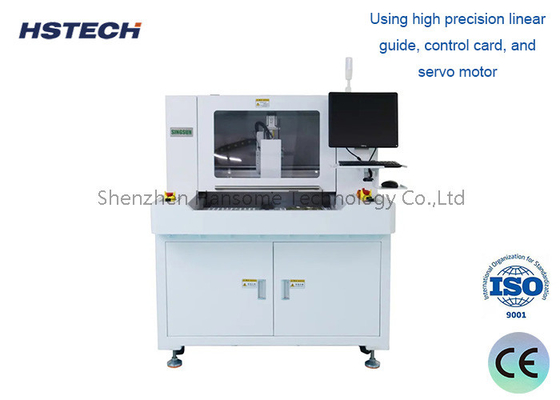

यह पीसीबी विभाजक एक्स, वाई, जेड सर्वो मोटर और ड्राइविंग सिस्टम और गेंद पेंच, रैखिक गाइड रेल को अपनाता है, मशीन को सुचारू और सटीक रूप से चलाने के लिए, 0.01 मिमी से कम की सटीकता, रूटिंग सटीकता फिर 0.05 मिमी.
रोटरी डबल वर्कस्टेशन डिजाइन निरंतर चलाने के लिए बनाता है, उत्पादन की दक्षता में काफी सुधार करता है। मशीन उच्च संकल्प सीसीडी से लैस है,सीसीडी के क्रॉसकर्सर के साथ प्रत्यक्ष सिखाने प्रोग्रामिंग विधि का उपयोग करेंसंचालित करने में बहुत आसान, सॉफ्टवेयर बिंदु, रेखा, चाप, वृत्त आदि आदेशों को निष्पादित कर सकता है, पैनल बोर्ड के विभिन्न आकारों को काटने के लिए, इसमें मार्क पोजिशनिंग फ़ंक्शन है,पीसीबी की स्थिति में परिवर्तन होने पर स्वचालित रूप से समन्वय विस्थापन को सही कर सकता है औद्योगिक पीसी, विंडोज सिस्टम और पूर्ण अंग्रेजी स्व विकसित सॉफ्टवेयर प्रोग्रामिंग और संचालन को बहुत आसान बनाता है।बाहरी चुप्पी वैक्यूम क्लीनर एक स्वच्छ और कम शोर कार्य वातावरण प्रदान करते हैं . मिलिंग कट का उपयोग 2 या 3 सेक्शन के रूप में किया जा सकता है, बस सॉफ़्टवेयर पर पैरामीटर सेट करें, इसमें मिलिंग कट की सेवा जीवन में काफी वृद्धि हुई है।एक विरोधी स्थैतिक आयनीकरण पंखे से लैस जो स्थैतिक को समाप्त कर सकता है और धूल को हटा सकता है
2, उच्च संकल्प सीसीडी विकुअल संरेखण पर 4 अक्ष गति नियंत्रण बेस, उत्पादन को अधिक कुशल बनाने के लिए डबल मंच का उपयोग करें।

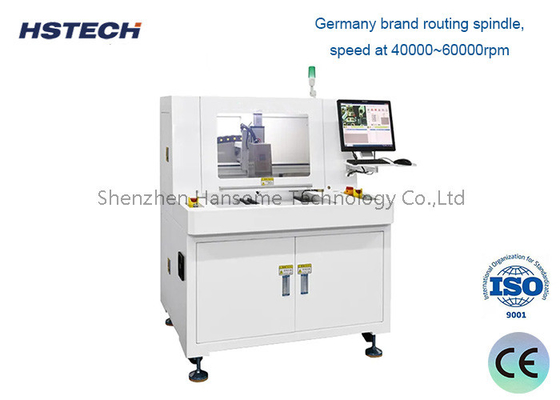

3, जर्मनी ब्रांड रूटिंग धुरी, गति 40000 ~ 60000rpm पर।
4, ताइवान Hiwin ब्रांड गाइड, सुनिश्चित करें कि चल प्रणाली सटीकता और चिकनी है।
5, उपकरण जीवन की निगरानी. काटने के बाद काटने की मशीन एक निश्चित दूरी काटती है, यह स्वचालित रूप से एक और अनकट ब्लेड की स्थिति में बढ़ेगा और गिर जाएगा।
6, सीधी रेखा, चाप और परिपत्र से जुड़े बोर्डों के लिए उपयुक्त है।
7, पीसीबी सब्सट्रेट को प्रतीक्षा समय को कम करने और उत्पादन बढ़ाने के लिए दो-चरण निरंतर स्लाइडिंग प्रसंस्करण द्वारा रखा जाता है।
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| काटने की कार्यक्षमता | 300*350 मिमी | ||
| काटने के प्रकार | सीधी रेखा, चाप, गोल | ||
| चलती गति | एक्स/वाई अक्ष 1000 मिमी/सेकंड,जेड अक्ष 500 मिमी/सेकंड | ||
| धूल एकत्र करने की विधि | ऊपरी संग्रह | ||
| स्पिंडल | 40000~60000 आरपीएम | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100mm/s समायोजन | ||
| काटने की सटीकता | ±0.03 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.01 मिमी | ||
| प्रोग्रामिंग | रंगीन सीसीडी | ||
| बाहरी कनेक्शन | यूएसबी | ||
| राउटर किट | पीसने का कटर,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| विद्युत आपूर्ति | 380V | ||
| मशीन की शक्ति | 2000W | ||
| धूल कलेक्टर का आकार | 600*470*730 मिमी | ||
| धूल संकलक शक्ति | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
