| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | सीएम-610 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

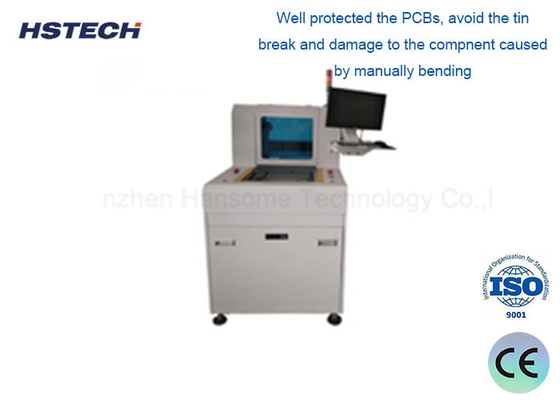

हाई स्पीड ऑटोमैटिक बॉटम पीसीबी रूटिंग मशीन ड्रॉवर फीडिंग के साथ धूल एकत्र करना
पीसीबी (प्रिंट सर्किट बोर्ड) राउटर, जिसे पीसीबी मिलिंग मशीन के रूप में भी जाना जाता है, एक मशीन है जिसका विशेष रूप से प्रिंट सर्किट बोर्डों के निर्माण के लिए उपयोग किया जाता है।वे बहु-परत पीसीबी से अवांछित भागों को हटाने जैसे कार्यों के लिए इलेक्ट्रॉनिक्स निर्माण में महत्वपूर्ण भूमिका निभाते हैं, सर्किट के निशान बनाने, छेद खोलने और आकार अनुकूलन। इन मशीनों में आमतौर पर उच्च पीसीबी हटाने की सटीकता होती है।सर्किट पर अनावश्यक भाग सर्किट की विश्वसनीयता सुनिश्चित करते हैं.
पीसीबी राउटर सर्किट बोर्ड विनिर्माण प्रक्रिया में महत्वपूर्ण भूमिका निभाते हैंः अतिरिक्त सामग्री को हटाना, सर्किट के निशान बनाना, छेद खोलना और आकार अनुकूलित करना।
पीसीबी राउटर का व्यापक रूप से इलेक्ट्रॉनिक विनिर्माण और सर्किट बोर्ड विनिर्माण के क्षेत्र में उपयोग किया जाता है, जिसमें निम्नलिखित अनुप्रयोग क्षेत्र शामिल हैं, लेकिन इन तक सीमित नहीं हैंःइलेक्ट्रॉनिक उपकरणों का निर्माण, संचार उपकरण, औद्योगिक नियंत्रण प्रणाली, चिकित्सा उपकरण, एयरोस्पेस और राष्ट्रीय रक्षा।
पीसीबी राउटर को आमतौर पर डिजाइन फ़ाइलों को वास्तविक मिलिंग पथों में परिवर्तित करने के लिए सीएडी (कंप्यूटर-एडेड डिज़ाइन) सॉफ्टवेयर के साथ संगत होने की आवश्यकता होती है। इसके अलावा,उन्हें पीसीबी असेंबली उपकरण और निरीक्षण उपकरण के साथ संगत होना चाहिए ताकि उत्पादन प्रक्रियाओं को सुचारू और सुसंगत बनाया जा सके।.
पीसीबी राउटर इलेक्ट्रॉनिक्स विनिर्माण प्रक्रिया में अपरिहार्य उपकरण हैं। वे उच्च गुणवत्ता वाले, सटीक मुद्रित सर्किट बोर्डों के निर्माण में महत्वपूर्ण भूमिका निभाते हैं।इन मशीनों की उच्च परिशुद्धता और स्वचालित विशेषताएं उत्पादन दक्षता बढ़ाने और इलेक्ट्रॉनिक उत्पादों की विश्वसनीयता और प्रदर्शन सुनिश्चित करने में मदद करती हैं.
विशेषताएं
1चीनी/अंग्रेजी सॉफ्टवेयर ऑपरेशन सिस्टम।

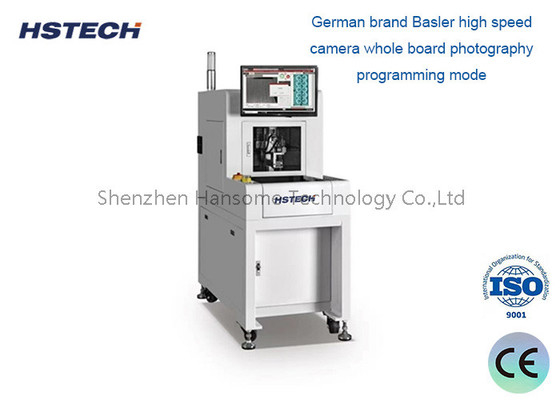

2.जर्मन ब्रांड बासलर हाई स्पीड कैमरा पूरे बोर्ड फोटोग्राफी प्रोग्रामिंग मोड. रिमोट कंट्रोल और डिबगिंग को महसूस किया जा सकता है.
3. ऑटो रूटिंग टूल ((बिट) बदलते हुए, ब्रेक टूल का पता लगाने, टूल ऊंचाई सुधार समारोह से लैस।
4एकल मेज का काम, दो मशीनों के संयोजन में भी इस्तेमाल किया जा सकता है, जबकि उपकरण रोबोट के साथ मानव रहित संचालन किया जा सकता है, जिससे उत्पादन दक्षता में काफी सुधार होता है।
विनिर्देश
| मशीन का मॉडल | RT३३० |
| पीसीबी कटिंग का आकार | 310*360MM |
| काटने की वस्तु | वी-ग्रुव, स्टैम्प छेद, गोलाकार बिंदु, आदि। |
| काटने की मेज | एकल मेज |
| काटने की सटीकता | ±0.08MM |
| पुनरावृत्ति सटीकता | ±0.015MM |
| अधिकतम धुरी गति | X,Y1,Y2:1000mm/s,Z अक्षः800mm/s |
| स्पिंडल | चाइनीज ब्रांड |
| उपकरण परिवर्तन मोड | मैनुअल उपकरण परिवर्तन |
| स्पिंडल रूटिंग गति | मैक्स:60000आरपीएम |
| उपकरण का पता लगाना | स्वचालित उपकरण डूबना, उपकरण तोड़ना (वैकल्पिक) |
| काटने की गति | 5~100mm/s समायोज्य |
| पीसीबी काटने की मोटाई | 0.3-3.0MM |
| प्रोग्रामिंग विधि | पूर्ण पैनल फोटोग्राफी, चित्र रेखांकन शिक्षण |
| नियंत्रण विधि | पीसी परिशुद्धता 3-अक्ष नियंत्रण प्रणाली |
| एक्स, वाई1, वाई2, जेड ड्राइविंग मेथोस | घरेलू सर्वो ड्राइव (पैनसोनिक विकल्प) |
| उपयुक्त रूटिंग बिट्स का आकार | 0.8 ∙3.0 एमएम |
| विद्युत आपूर्ति | AC220V 50/60HZ एकल चरण |
| मशीन का आकार | L*W*H ((1250mm*650mm*1550mm) |
| मशीन का वजन | 300 किलो |
| धूल साफ करने की शक्ति | 3HP |
| धूल साफ करने वाली बिजली की आपूर्ति | AC380V 3 चरण |
| धूल मुक्त आकार | L*W*H ((800mm*400mm*780mm) |
| धूल-साफ़ करनेवाला | 60 किलो |
| धूल साफ करने की विधि | ऊपरी तरफ/नीचे आकार की सफाई (वैकल्पिक) |
मशीन का विवरण
सुपर विजन सिस्टम ((जर्मनी इंडस्ट्रियल इमेजिंग कैमरा और जापान के ब्रांड मोरिटेक्स लेंस से लैस), और ईएसडी ब्रश टॉप साइड डस्ट कलेक्शन डिवाइस।
एकीकृत काटने की प्रणाली ((जिग या चुंबकीय अंगूठी के साथ काटने), और चुंबकीय अंगूठी पिन ((पेटेंट डिजाइन)
विश्वसनीय काटने की प्रणाली ((जर्मनी Sycotec धुरी और आवृत्ति उलटा का उपयोग करें),Win7/Win10 अंग्रेजी संस्करण प्रणाली।
