| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-560 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

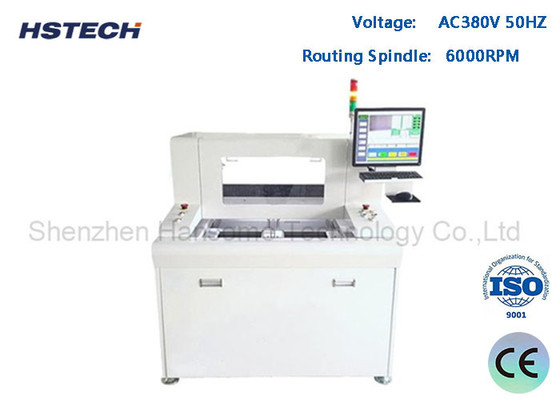

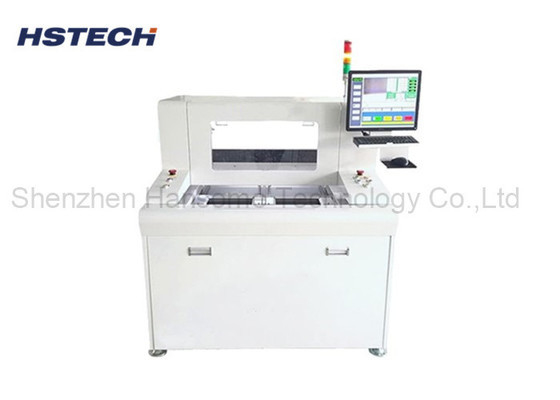

सर्वो मोटर एक्स/वाई/जेड एक्सिस पीसीबीए राउटर मशीन डबल प्लेटफॉर्म के साथ सीसीडी डिटेक्शन
परिचय
यह स्वचालित पीसीबी रूटर मशीन उच्च गति रूटिंग धुरी का उपयोग, डबल मंच से लैस, 4 अक्ष सर्वो मोटर संचालित,
पूर्व निर्धारित प्रोग्रामिंग के अनुसार स्पिंडल चल रहा है, स्वचालित रूप से स्टैम्प छेद से जुड़ा बोर्ड, वक्र बोर्ड और अन्य अनियमित आकार के बोर्डों को अलग करता है।
मशीन का उपयोग विंडो ऑपरेशन सिस्टम, सीसीडी डिटेक्शन सेपरेटिंग ट्रैक,किसी भी समय सेपरेटिंग प्रक्रिया की जांच कर सकता है।
विशेषता
यह पीसीबी विभाजक एक्स, वाई, जेड सर्वो मोटर और ड्राइविंग सिस्टम और गेंद पेंच, रैखिक गाइड रेल को अपनाता है, मशीन को सुचारू और सटीक रूप से चलाने के लिए, 0.01 मिमी से कम की सटीकता, रूटिंग सटीकता फिर 0.05 मिमी.
रोटरी डबल वर्कस्टेशन डिजाइन निरंतर चलाने के लिए बनाता है, उत्पादन दक्षता में काफी सुधार करता है।
मशीन उच्च संकल्प सीसीडी से सुसज्जित है, सीसीडी के क्रॉस-कर्सर के साथ प्रत्यक्ष शिक्षण प्रोग्रामिंग विधि का उपयोग करें, संचालित करने के लिए बहुत आसान है, सॉफ्टवेयर बिंदु, रेखा, आर्क निष्पादित कर सकते हैं,मंडल आदि आदेश पैनल बोर्ड के विभिन्न आकारों को काटने के लिए इसमें मार्क पोजिशनिंग फंक्शन है, जब पीसीबी की स्थिति बदल जाती है तो यह स्वचालित रूप से निर्देशांक के विस्थापन को सही कर सकता है।विंडोज प्रणाली और पूर्ण अंग्रेजी स्वयं विकसित सॉफ्टवेयर प्रोग्रामिंग और
काम करने में बहुत आसान गुणवत्ता, हवा ठंडा लंबे समय तक सेवा जीवन के साथ सुसज्जित मार्ग धुरी.बाहरी चुप्पी वैक्यूम क्लीनर एक स्वच्छ और कम शोर काम के माहौल प्रदान करते हैं.मिलिंग कट का उपयोग 2 या 3 सेक्शन के रूप में किया जा सकता है।, बस सॉफ़्टवेयर पर पैरामीटर सेट करें, यह बहुत बढ़ गया है पीस काटने 'सेवा जीवन.
एंटी-स्टेटिक आयनकारी पंखे से सुसज्जित जो स्थैतिक को समाप्त कर सकता है और धूल को हटा सकता है।
मुख्य विशेषताएं
1, उच्च गति रूटिंग धुरी, 6000rpm.
2, विंडोज संचालन, मैनुअल स्थान या फ़ाइल आयात.
3, सीसीडी का पता लगाना।
4, आंतरिक धूल संकलक सहित।
5, एफपीसी बोर्ड, एल्यूमीनियम बोर्ड, एफआर 4, आदि को अलग करने के लिए उपयुक्त है।
6, मुख्य रूप से पारंपरिक वी-कट बोर्ड के बजाय स्टैम्प होल कनेक्टेड बोर्ड, वक्र बोर्ड को अलग करने के लिए उपयोग किया जाता है।
विसर्जन
| मॉडल | आरएम-560 | ||
| संरचना | एकल धुरी, दोहरी कार्य प्लेटफार्म | ||
| मशीन का आकार ((मिमी) | 1000*1200*1550 | ||
| सकल वजन | 700 किलो | ||
| धूल कलेक्टर का आकार ((मिमी) | 625*600*1600 | ||
| धूल एकत्र करने की विधि | निचला संग्रह | ||
| कार्य मंच का आकार | 300*400 मिमी | ||
| प्लेटफार्म ड्राइविंग प्रकार | डबल रोटरी प्लेटफार्म, 3 चरण मोटर इन्वर्टर के साथ सटीक स्लाइसर | ||
| ड्राइविंग सिस्टम | एक्स/वाई/जेड अक्ष सर्वो मोटर द्वारा संचालित,डब्ल्यू अक्ष तीन चरण मोटर आवृत्ति इन्वर्टर द्वारा संचालित | ||
| रूटिंग स्पिंडल | 6000rpm | ||
| काटने की गति | 1-100 मिमी/सेकंड | ||
| काटने की सटीकता | ±0.05 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | ||
| धुरी की गति | 800 मिमी/सेकंड | ||
| Z अक्ष प्रणाली | पेंच चालित, दोहरी गाइड | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| उपकरण जीवन नियंत्रण | सॉफ्टवेयर प्रोग्राम नियंत्रण | ||
| सक्रिय सुरक्षा कार्य | सुरक्षात्मक प्रकाश पर्दा | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
मशीन का विवरण
हाई स्पीड रूटिंग स्पिंडल और आंतरिक धूल-संग्रहक
विंडोज7/10 अंग्रेजी संस्करण ऑपरेटिंग सिस्टम,डिबगिंग और संचालन के लिए सरल।
