ऑटोमैटिक सोल्डरिंग रोबोट
Created with Pixso.

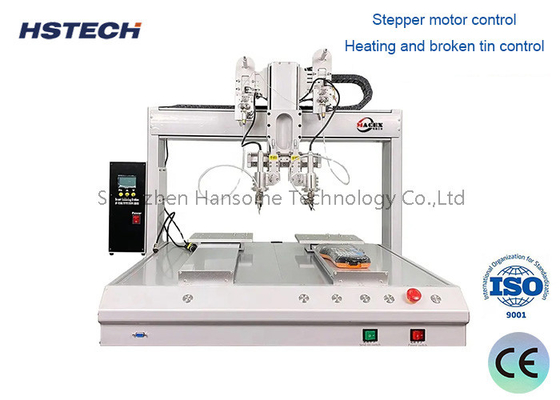

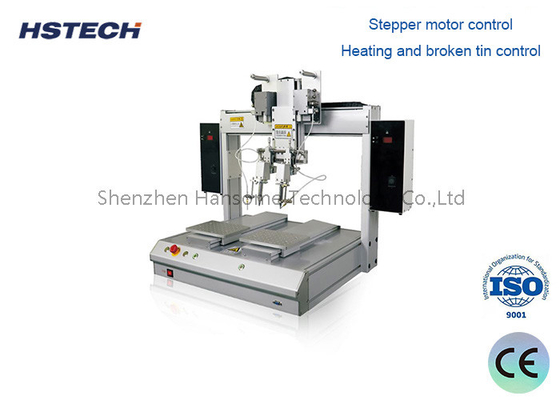

दोहरी प्लेटफार्म दोहरी मिलाप सिर 4 अक्ष स्वचालित मिलाप रोबोट X / Y / Z और आर रोटेशन चलती के साथ

दोहरी प्लेटफार्म दोहरी मिलाप सिर 4 अक्ष स्वचालित मिलाप रोबोट X / Y / Z और आर रोटेशन चलती के साथ

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-एस331आर/एचएस-डीएस331आर
एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता: प्रति माह 50 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE,ISO
उत्पाद का नाम:
डेस्कटॉप सोल्डरिंग मशीन
एक्सिस:
4 अक्ष
प्लैटफ़ॉर्म:
दोहरी
प्रोग्रामिंग:
शिक्षण बॉक्स के साथ मैनुअल
मोटर:
स्टेपर मोटर
लिनियर गाइड:
हाईविन ब्रांड
वोल्टेज:
AC110V/220V
वारंटी:
1 वर्ष
पैकेजिंग विवरण:
फोम के साथ लकड़ी का पैकेज
आपूर्ति की क्षमता:
प्रति माह 50 सेट
प्रमुखता देना:

दोहरे सोल्डरिंग हेड ऑटोमैटिक सोल्डरिंग रोबोट

,

दो-प्लेटफ़ॉर्म ऑटोमैटिक सोल्डरिंग रोबोट

,

4 अक्ष स्वचालित सोल्डरिंग रोबोट

उत्पाद का वर्णन

दोहरे प्लेटफार्म दोहरे सोल्डरिंग हेड 4एक्सिस ऑटोमैटिक सोल्डरिंग रोबोट एक्स/वाई/जेड और आर रोटेशन मूविंग के साथ





परिचय


वेल्डिंग मशीन एक बड़ी पारदर्शी खिड़की से लैस यांत्रिक उपकरण है जो पूरे वेल्डिंग प्रक्रिया का निरीक्षण करने की अनुमति देता है।यह उत्पाद विकास और प्रक्रिया वक्र अनुकूलन में बहुत महत्वपूर्ण भूमिका निभाता हैतापमान नियंत्रण एक उच्च परिशुद्धता सहज ज्ञान युक्त बुद्धिमान नियंत्रक को प्रोग्राम योग्य सही वक्र नियंत्रण, सटीक तापमान नियंत्रण, सरल पैरामीटर सेटिंग और आसान संचालन के साथ अपनाता है।सिंगल और डबल साइड पीसीबी बोर्ड वेल्डिंग को सभी पैकेज रूपों में पूरा कर सकता है जैसे कि CHIP, एसओपी, पीएलसीसी, क्यूएफपी, बीजीए आदि।
सोल्डरिंग मशीन सोल्डरिंग मशीनों के व्यवहार को बदल देती है जो केवल प्राकृतिक शीतलन या सोल्डरिंग मशीन के बाहर शीतलन के लिए पीसीबी बोर्ड को बाहर निकालने पर भरोसा कर सकती हैं।यह reflow मिलाप प्रक्रिया वक्र अधिक सही बनाता है और सतह माउंट डिवाइस क्षति और मिलाप शिफ्ट समस्याओं से बचा जाता है.



विशेषताएं



1, यह 4Axis काम कर रहा है, एक्स / वाई / जेड और आर रोटेशन चल रहा है, कई कोण मिलाप उद्देश्य को प्राप्त।
2, मशीन में स्वचालित सफाई कार्य है, नाइट्रोजन के बिना मिलाप लोहा/टिप, बहुत सुरक्षा और पर्यावरण संरक्षण,

3, ताइवान ब्रांड Hiwin रैखिक गाइड मशीन चल प्रणाली में इस्तेमाल किया, उच्च परिशुद्धता और उच्च सटीकता।

4, मशीन नियंत्रण प्रणाली बनाने के लिए बहुत परिपक्व नियंत्रण बोर्ड का उपयोग करना, पीएलसी का उपयोग करने के लिए भी उपलब्ध है।
5, उत्पाद की कुंजी स्थिति संरेखित करने के लिए आधार बिंदु के रूप में लोहे के सिर का उपयोग करें, दर्ज कुंजी दबाएं, कार्यक्रम स्वचालित रूप से प्रणाली में इस बिंदु उत्पन्न होगा,फिर बिंदु के बारे में डेटा सेट और इतने पर.
6उच्च परिशुद्धता वाले स्टेपर मोटर और टाइमिंग बेल्ट ड्राइव सिस्टम का उपयोग करना और गति की स्थिति सटीकता और दोहराव को प्रभावी ढंग से सुधारने के लिए उन्नत गति नियंत्रण एल्गोरिदम।

7, स्वचालित सफाई कार्य के साथ मशीन, जो मिलाप प्रसंस्करण को अधिक स्थिर बना सकती है, और मिलाप लोहे के जीवनकाल को बढ़ा सकती है।

8, हैंडहेल्ड एलसीडी शिक्षण लटकन के साथ, प्रोग्रामिंग सरल, उच्च परिशुद्धता और सीखने में आसान है।



विनिर्देश



मॉडल HS-S331R/HS-DS331R
वोल्टेज AC110V/220V,50/60Hz
एक्स/वाई/जेड कार्य सीमा 300*300*100 मिमी
आर अक्ष 360 डिग्री
X/Y/Z गतिशील गति अधिकतम 300 मिमी/सेकंड
चालित प्रणाली स्टेपर मोटर, टाइमिंग बेल्ट
रैखिक मार्गदर्शक ताइवान ब्रांड उच्च परिशुद्धता गाइड
पुनरावृत्ति सटीकता ±0.02 मिमी
प्रोग्रामिंग शिक्षक लटकन
नियंत्रण प्रणाली नियंत्रण बोर्ड
कार्यक्रम भंडारण
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
फ़ाइल भंडारण स्थान
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
दस्तावेज समर्थन सीएडी, कोरलड्राउ
लौह टिन की सफाई वायु सफाई/वायुगत
बाहरी इंटरफ़ेस यूएसबी+आरएस232
सोल्डरिंग विधि पॉइंट/ड्रैग सोल्डरिंग
वजन 48 किलो
मशीन का आयाम 520*585*800 मिमी







वर्गीकरण


ऑटोमैटिक सोल्डरिंग मशीन
स्वचालित मिलाप मशीन तीन आयामों में पूरी तरह से समायोज्य है, ताकि मिलाप लोहे और टिन तार के लिए एक नकली ऑपरेटर के हाथों की आवश्यकता नहीं है। यह पूरी तरह से अपने हाथों की जगह लेता है,और हाथ किसी भी लोड स्थिति आप चाहते हैं के लिए समायोजित किया जा सकता है. स्वचालित टिन खिला प्रणालीः आप केवल पैर स्विच पर हल्के कदम की जरूरत है, और टिन तार स्वचालित रूप से एक निरंतर गति और मात्रा में मिलाप लोहा टिप के लिए बढ़ाया जाएगा.


गर्म हवा से मिलाप करने वाली मशीन
गर्म हवा मिलाप मशीन एक अत्यधिक विश्वसनीय धातु विरोधी स्थैतिक मोड डिजाइन को अपनाता है, जो वेल्डिंग संवेदनशील घटकों को सुरक्षित बनाता है। दो हथियारों का सही संयोजन, तीन आयामी अंतरिक्ष,और चौतरफा टिन आपूर्ति नलिका के किसी भी समायोजन. टिन की आपूर्ति को नियंत्रित करना आसान है. नौसिखिए दो घंटे में 50% जनशक्ति की बचत कर सकते हैं यदि वे कुशल हैं. वेल्डिंग तकनीक का सही हस्तांतरण, हल्का और लचीला, जगह नहीं लेता है।यह मिलाप मशीन विशेष रूप से विभिन्न इलेक्ट्रॉनिक कनेक्टरों के वेल्डिंग और डॉकिंग के लिए उपयुक्त है, वीडियो और ऑडियो केबल प्लग, हेडफोन केबल, कंप्यूटर डेटा केबल, छोटे सर्किट बोर्ड और छोटे इलेक्ट्रॉनिक घटकों के बीच में तार का बंधन। .


सीसा रहित रिफ्लो सोल्डरिंग मशीन
लीड मुक्त रिफ्लो सोल्डरिंग मशीन लीड सोल्डरिंग को प्रतिस्थापित करना इलेक्ट्रॉनिक्स उद्योग में उपकरणों का विकास प्रवृत्ति है। पर्यावरण के अनुकूल लीड मुक्त रिफ्लो सोल्डरिंग विशेषताएंःएर्गोनोमिक डिजाइन, एसएमटी और प्लग-इन घटकों को मिलाप के लिए उपयुक्त है, और सीसा मुक्त मिलाप श्रमिकों की आवश्यकताओं को पूरा करता है। स्वचालित रूप से स्प्रे क्षेत्र, बंद-लूप नियंत्रण, इलेक्ट्रॉनिक गति विनियमन को समायोजित करता है।WIN95/98 चीनी और अंग्रेजी ऑपरेटिंग सिस्टम, सुविधाजनक मानव-कंप्यूटर संवाद और अनुकूल इंटरफेस।





डबल सोल्डरिंग मशीन क्यों चुनें?


डबल सोल्डरिंग मशीन इलेक्ट्रॉनिक्स निर्माताओं के लिए अंतिम समाधान है जो अपनी सोल्डरिंग प्रक्रियाओं में लचीलापन, सटीकता और दक्षता चाहते हैं।तरंग मिलाप और चुनिंदा मिलाप क्षमताओं को एकीकृत करके, इस मशीन उत्पादन streamlines, लागत को कम, और पीसीबी इकट्ठा की एक विस्तृत श्रृंखला के लिए उच्च गुणवत्ता वाले मिलाप जोड़ों सुनिश्चित करता है। चाहे आप उपभोक्ता इलेक्ट्रॉनिक्स का उत्पादन कर रहे हैं, ऑटोमोटिव सिस्टम,या औद्योगिक नियंत्रण, दोहरी मिलाप मशीन एक विश्वसनीय और भविष्य के सबूत निवेश है।
