| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-सी600/एचएस-सी1000/एचएस-सी1500 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

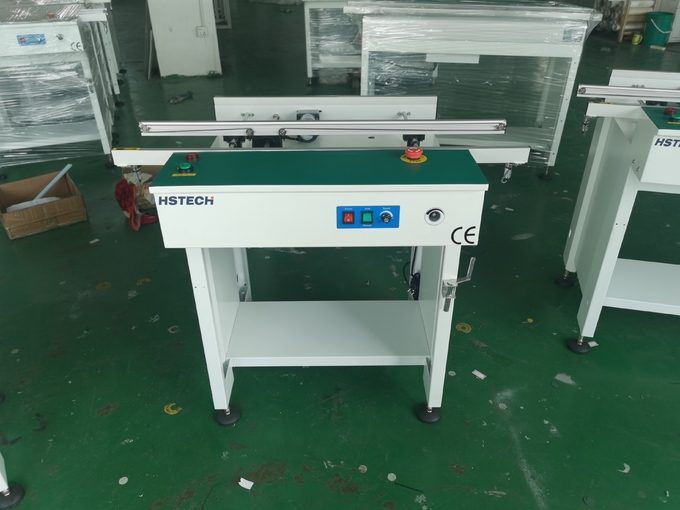

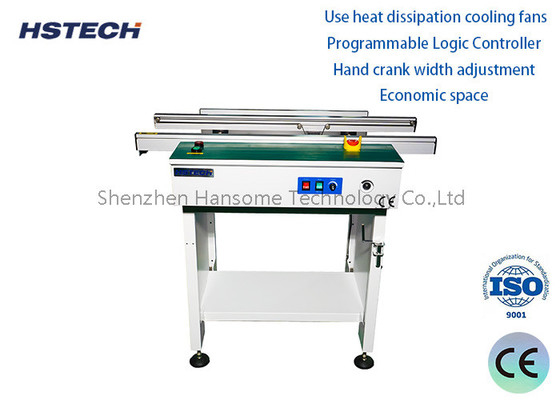

एसएमईएमए संगत स्थानांतरण पीसीबी हैंडलिंग उपकरण पीसीबी असेंबली और एसएमटी उत्पादन लाइन के लिए इस्तेमाल किया कन्वेयर
परिचय देना
एसएमटी पीसीबी हैंडलिंग उपकरण का कार्य यह पीसीबी बफरिंग, निरीक्षण, परीक्षण या इलेक्ट्रॉनिक घटकों के मैन्युअल सम्मिलन के लिए भी इस्तेमाल किया जा सकता है।
डॉकिंग स्टेशन में आम तौर पर एक फ्रेम और फ्रेम पर स्थापित दो समानांतर घूर्णन कन्वेयर बेल्ट होते हैं। सर्किट बोर्ड परिवहन के लिए दो कन्वेयर बेल्ट पर रखे जाते हैं।मौजूदा कन्वेयर बेल्ट आम तौर पर फ्रेम पर स्थिति में तय कर रहे हैं, ताकि कन्वेयर बैंड पर ले जाने वाले दो सर्किट बोर्डों की चौड़ाई सीमित हो, जो विभिन्न आकारों के सर्किट बोर्डों को ले जाने के लिए अनुकूल नहीं है,डॉकिंग स्टेशन की प्रयोज्यता को कम करना.
कार्य के अनुसार, कनेक्शन स्टेशन को प्रकाश फ्रेम के साथ एक कनेक्शन स्टेशन, एक पूरी तरह से स्वचालित कनेक्शन स्टेशन, धूल कवर कनेक्शन स्टेशन,एक ठंडी हवा कवर कनेक्शन स्टेशन और एक स्क्रीनिंग कनेक्शन स्टेशनसभी प्रकार एसएमटी उत्पादन लाइन में मशीनों के बीच कनेक्शन और बफरिंग के लिए उपयोग किए जाते हैं और एक पासिंग बोर्ड के रूप में कार्य करते हैं।
एसएमटी डॉकिंग स्टेशन के महत्वपूर्ण मापदंड क्या हैं?
⑴गाइड रेल की लंबाई आमतौर पर एसएमटी उत्पादन लाइन पर कनेक्टिंग प्लेटफॉर्म की लंबाई 1 मीटर या उससे कम होती है।
⑵चौड़ाई डॉकिंग स्टेशन की चौड़ाई प्रेषित पीसीबी बोर्ड के आकार से संबंधित है।
⑶क्या परिचालन गति और संचरण गति कनेक्शन और हस्तांतरण आवश्यकताओं को पूरा करती है, यह पूरी लाइन की उत्पादन दक्षता से संबंधित है।
विशेषताएं
| मॉडल | HS-C600 | एचएस-सी1000 | HS-C1500 |
| उपलब्ध पीसीबी चौड़ाई | अधिकतम 460 मिमी | अधिकतम 460 मिमी | अधिकतम 460 मिमी |
| मशीन रेल की लंबाई | 600 मिमी | 1000 मिमी | 1500 मिमी |
| मशीन का आयाम | 600*690*930 मिमी | 1100*690*930 मिमी | 1500*750*930 मिमी |
| वजन | 60 किलो | 80 किलो | 100 किलो |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R,OR R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| ट्रैक स्थिर पक्ष | सामने की ओर, या अनुकूलित |
| पीसीबी मोटाई | 50*50~530*460 मिमी |
| कन्वेयर लंबाई विकल्प | 0.5m/0.6m/1.0m/1.5m/या अनुकूलन |

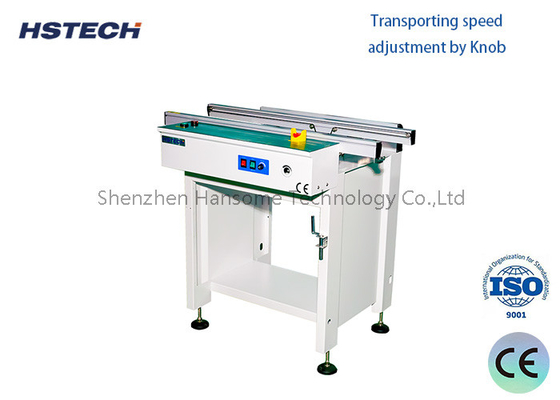

| गति समायोजन विधि | कुंजी |
| चौड़ाई समायोजन | हैंड क्रैंक (वैकल्पिक ऑटो समायोजन) |
| विद्युत आपूर्ति | AC110/220V,50/60HZ,±10% |
| विकल्प | प्रकाश, प्रशंसक, कवर, समायोजन के साथ स्वचालित, दोहरी रेल, आदि |
| संकेत | SMEMA |
पैकिंग
सारांश: कनेक्टिंग स्टेशन एक उपकरण है जिसमें एसएमटी उत्पादन लाइन में बहुत कम कार्य और बुद्धि है, और इसकी संरचना अपेक्षाकृत सरल है।एसएमटी उत्पादन लाइनों का डिजाइन बहुत कॉम्पैक्ट और उचित है, और डॉकिंग स्टेशन जैसे उपकरणों का उपयोग करना आवश्यक नहीं है। यदि दो उत्पादन लाइनों को समानांतर करने की आवश्यकता है, तो पीसीबी बोर्डों को स्थानांतरित करने में मदद करने के लिए एक डॉकिंग स्टेशन की आवश्यकता होगी;जब उत्पादन लाइन में किसी विशेष उपकरण की संचरण आवश्यकताएं मानकों को पूरा नहीं करती हैं, एक डॉकिंग स्टेशन भी सहायता के लिए इस्तेमाल किया जा सकता है।
