मूल नया SMT नोजल FUJI NXT H08M SMD घटक के लिए उपयोग पूरा

मूल नया एसएमटी नोजल FUJI NXT H08M एसएमडी घटक के लिए उपयोग पूर्ण विनिर्देश और मॉडल

परिचय
SMT नोजल पैच के सिर पर स्थापित होता है और इसका उपयोग घटक पैच लेने और उन्हें सर्किट बोर्ड पर माउंट करने के लिए किया जाता है। सर्किट बोर्ड पर घटकों के लघुकरण और उच्च घनत्व के साथ,प्लेसमेंट मशीनों की सटीकता पर अधिक आवश्यकताएं रखी गई हैं, साथ ही एसएमटी नोजल की सटीकता और गुणवत्ता पर अधिक आवश्यकताएं हैं।

एसएमटी (सतह माउंट प्रौद्योगिकी) नोजल इलेक्ट्रॉनिक घटकों के लिए स्वचालित प्लेसमेंट उपकरण में उपयोग किया जाने वाला एक महत्वपूर्ण उपकरण है, जिसका उपयोग छोटे इलेक्ट्रॉनिक घटकों को उठाने और रखने के लिए किया जाता है।विभिन्न आवश्यकताओं के अनुसार कई प्रकार के एसएमटी नोजल हैं, सामान्य में शामिल हैंः

इसके अतिरिक्त, कुछ विशेष प्रकार के नोजल हैं, जैसे घूर्णन नोजल, कोहनी नोजल आदि, जिन्हें विशिष्ट प्लेसमेंट आवश्यकताओं के अनुसार चुना और उपयोग किया जा सकता है।यह ध्यान दिया जाना चाहिए कि विभिन्न नोजल विभिन्न आकार और आकार के इलेक्ट्रॉनिक घटकों के लिए उपयुक्त हैंउपयुक्त नोजल प्रकार का चयन प्लेसमेंट कार्य की दक्षता और गुणवत्ता के लिए बहुत महत्वपूर्ण है।

नोजल का आकार

सक्शन नोजल के आकार में वर्ग छेद, गोल छेद, वी ग्रूव आदि शामिल हैं। कस्टम-निर्मित सक्शन नोजल आमतौर पर सामग्री के आकार के आधार पर सपाट सक्शन बिंदुओं का चयन करते हैं।कुछ लम्बी-लम्बी चूषण नलिकाओं में बने होते हैं जो सामग्री के छेद में विस्तारित होते हैं ताकि उन्हें सपाट रूप से अवशोषित किया जा सकेकुछ को सामग्री के किनारे के आधार पर वापसी के आकार में बनाया जाता है, और कुछ को दो तरफा चूषण बिंदुओं में बनाया जाता है। यदि छोर समतल हैं, तो यदि मध्य असमान है, तो एक पुल बनाया जाना चाहिए।कुछ सामग्री चिपचिपी होती हैं और उन्हें बुझाना मुश्किल होता है, तो आप सक्शन नोजल की दीवार में कुछ शिकंजा बनाने की जरूरत है या एक रबर सिर बनाने के लिए.
एसएमटी नोजल के उपयोग के दौरान सफाई और रखरखाव पर ध्यान दिया जाना चाहिए ताकि नोजल को पुनर्नवीनीकरण किया जा सके और उत्पादन लागत को कम किया जा सके।

FUJI नोजल मॉडल भाग

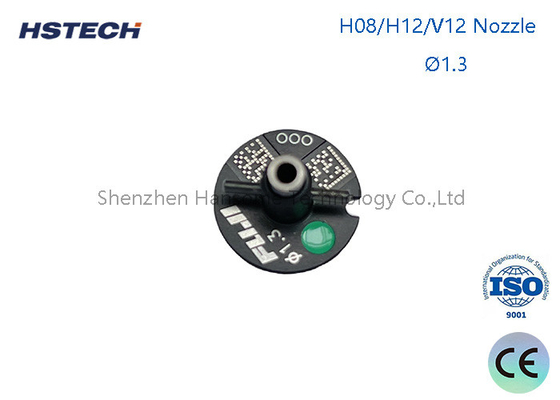

H08M 3.7 नोजल

H08M 7.0 नोजल

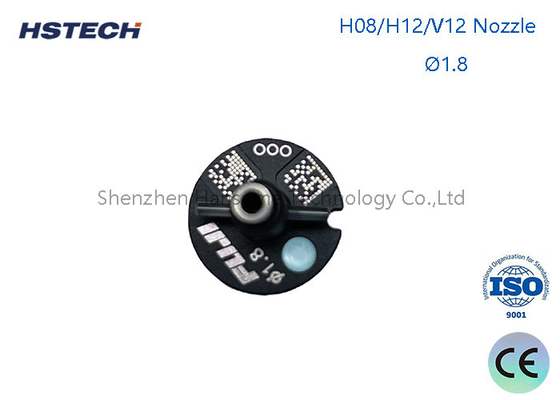

H08M 1.8 नोजल

H08M 2.5 नोजल

H02F 10.0G नोजल AA6NF04

H02F 7.0G नोजल AA6NE0

H02F 7.0G नोजल

कारण क्यों SMT नोजल घटकों को लेने में विफल रहता है

(1) वैक्यूम नकारात्मक दबाव अपर्याप्त है। जब सक्शन नोजल घटकों को उठाता है, तो सक्शन नोजल पर एक निश्चित नकारात्मक दबाव उत्पन्न होता है,जो अवयवों को चूषण नोजल में अवशोषित करता हैयह निर्धारित करने के लिए कि चूषण नोजल द्वारा उठाए गए घटक असामान्य हैं या नहीं, नकारात्मक दबाव का पता लगाने की विधि आमतौर पर उपयोग की जाती है।जब नकारात्मक दबाव जब सेंसर का पता लगाने मूल्य एक निश्चित सीमा के भीतर है, मशीन को लगता है कि चूषण सामान्य है, अन्यथा यह चूषण को खराब मानता है।

(2) सक्शन नोजल पहना हुआ है। सक्शन नोजल का विकृति, अवरोध और क्षति अपर्याप्त वायु दबाव का कारण बनती है, जिससे घटक को चूसा नहीं जा सकता है। इसलिए,सक्शन नोजल के पहनने की डिग्री को नियमित रूप से जांचना चाहिए और गंभीर नोजल को बदलना चाहिए.

(3) फीडर का प्रभाव, फीडर खराब फीड करता है (फीडर गियर क्षतिग्रस्त है), सामग्री बेल्ट छेद फीडर गियर पर चिपका नहीं है, फीडर के नीचे विदेशी वस्तुएं हैं,सर्किलिप पहना हुआ है), दबाव बेल्ट ढक्कन, स्प्रिंग और अन्य संचालन तंत्र विकृत, जंग आदि हो सकते हैं, जिससे घटकों को पक्षीय रूप से चूसा जा सकता है, खड़े हो सकते हैं, या चूसा नहीं जा सकता है।नियमित निरीक्षण किए जाने चाहिए और बड़ी मात्रा में घटकों की बर्बादी से बचने के लिए समय पर समस्याओं से निपटना चाहिए।.

(4) सक्शन ऊंचाई का प्रभाव: आदर्श सक्शन ऊंचाई तब होती है जब प्लेसमेंट मशीन का नोजल घटक की सतह से संपर्क करता है और फिर 0.05 मिमी नीचे दबाता है।यदि अवसाद की गहराई बहुत बड़ी है, घटक के बजाय खलिहान में दबाया जाएगा. सामग्री वहन नहीं कर सकते. अगर एक निश्चित घटक की सक्शन स्थिति अच्छा नहीं है, सक्शन ऊंचाई थोड़ा ऊपर समायोजित किया जा सकता है,जैसे 0.05 मिमी.

(5) आने वाली सामग्रियों के साथ समस्याएं। कुछ निर्माताओं द्वारा उत्पादित चिप घटक पैकेजिंग में गुणवत्ता की समस्याएं हैं। उदाहरण के लिए, छिद्रों के बीच का अंतर बड़ा है,कागज टेप और प्लास्टिक फिल्म के बीच आसंजन बहुत बड़ा है, और सामग्री खलिहान का आकार बहुत छोटा है। इसे उठाने में असमर्थ होने के संभावित कारण
