| ब्रांड नाम: | JUKI |
| मॉडल संख्या: | 504 |
| एमओक्यू: | 5पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 10000 पीसी |

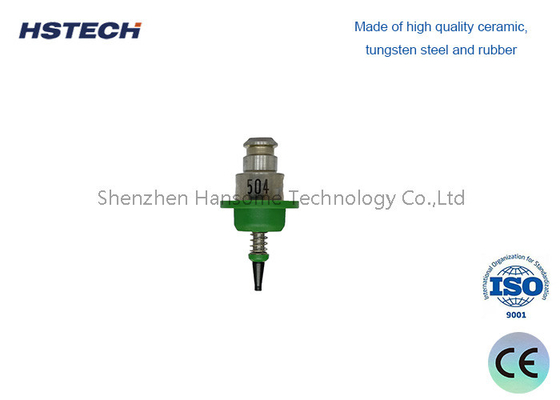

JUKI 2000 श्रृंखला पर JUKI 504 के लिए बहुमुखी परिशुद्धता सिरेमिक SMT नोजल
विशेषताएं
1उच्च गुणवत्ता वाले विनिर्माणः फुजी नोजल अपनी उच्च गुणवत्ता और विश्वसनीयता के लिए जाने जाते हैं। वे उच्च गुणवत्ता वाली सामग्री से बने होते हैं,उनके प्रदर्शन और स्थायित्व सुनिश्चित करने के लिए सटीक प्रसंस्करण और परीक्षण से गुजरनाफुजी इलेक्ट्रॉनिक विनिर्माण उद्योग की सख्त आवश्यकताओं को पूरा करने के लिए विश्वसनीय नोजल प्रदान करने के लिए प्रतिबद्ध है।
2बहुक्रियाशीलताः फुजी नोजल में अनुकूलन क्षमता की एक विस्तृत श्रृंखला है और विभिन्न आकारों और प्रकार के घटकों को संभालने के लिए उपयोग किया जा सकता है। वे विभिन्न एसएमटी उपकरणों और प्रक्रियाओं के लिए उपयुक्त हैं,एसएमटी मशीनों सहितफ़ूजी नोजल का उपयोग चिप प्रकार के घटकों जैसे प्रतिरोधक, संधारित्र, चिप आदि को उठाने और स्थापित करने के लिए किया जा सकता है।
3उच्च परिशुद्धता की स्थिति निर्धारण: फुजी नोजल डिजाइन सटीक है और इसमें उत्कृष्ट स्थिति निर्धारण क्षमताएं हैं।वे सही ढंग से चुन सकते हैं और मुद्रित सर्किट बोर्ड पर लक्ष्य स्थिति पर घटकों को जगहइस उच्च सटीक स्थिति उत्पादन दक्षता और गुणवत्ता में सुधार करने में मदद करता है।
4. त्वरित प्रतिस्थापनः फुजी नोजल का डिजाइन बदलने और बनाए रखने के लिए आसान है। इलेक्ट्रॉनिक विनिर्माण प्रक्रिया में,इकट्ठा आवश्यकताओं और घटक प्रकारों के अनुसार नोजल को बदलने के लिए आवश्यक हैफुजी नोजल के त्वरित प्रतिस्थापन कार्य से डाउनटाइम कम हो सकता है और उत्पादन दक्षता में सुधार हो सकता है।
यह JUKI 504 नोजल JUKI 2000 सीरीज चिप माउंटर के लिए इस्तेमाल किया जाता है, SMD चुनने और जगह के लिए, यह उच्च गुणवत्ता वाले सिरेमिक, वोल्गस्टेन स्टील और रबर से बना है।
विनिर्देश
| ब्रांड | JUKI |
| प्रयोग | एसएमडी चिप माउंटर |
| सक्शन छेद | एकल |
| नोजल का आधार | टंगस्टन स्टील |
| भागों की संख्या | E36037290A0 |
| नोजल का प्रकार | 504 |
| चिप माउंटर | 20000 सीरीज |
| नोजल का आकार | 31x16 मिमी / 1.22 x 0.63 इंच ((ऊंचाई x व्यास) |
| नोजल का रंग | स्लिवर और हरा |
| सामग्री | वोल्फ़्रेम स्टील+रबर+सिरेमिक |
| वजन | 8 ग्राम/0.353 औंस |
| पैकेज | अनुकूलित ब्लिस्टर और कार्टन बॉक्स |
एसएमटी (सतह माउंट प्रौद्योगिकी) नोजल स्वचालित एसएमटी उपकरणों में उपयोग किया जाने वाला एक महत्वपूर्ण घटक है।इसका मुख्य कार्य फीडर से सतह माउंट घटकों को निकालना और उन्हें पीसीबी बोर्ड पर रखना हैचूषण नोजल का संरचनात्मक सिद्धांत इस प्रकार है:
1• घुमावदार सिद्धांत: चूषण नोजल आमतौर पर घुमावदार सिद्धांत को अपनाता है, जो SMT घटकों को अवशोषित करने के लिए नोजल के अंदर नकारात्मक दबाव उत्पन्न करता है या लागू करता है।आमतौर पर एक गुहा सक्शन नोजल के अंदर हैजब सक्शन तत्व की आवश्यकता होती है, तो गुहा पर नकारात्मक दबाव लगाया जाता है, जिससे सक्शन नोजल एक नकारात्मक दबाव वातावरण बन जाता है।
2. सक्शन कप संरचनाः सक्शन नोजल के अंत में आमतौर पर एक सक्शन कप होता है, जिसमें कई छोटे छेद होते हैं। जब सक्शन नोजल गुहा पर नकारात्मक दबाव लगाया जाता है, तो यह एक छोटे से छेद के साथ सुसज्जित होता है।हवा चूषण कप पर छोटे छेद के माध्यम से में चूसा जाएगा, नकारात्मक दबाव चूषण उत्पन्न करता है। चूषण कप आमतौर पर विभिन्न आकारों और आकारों के घटकों को समायोजित करने के लिए नरम सामग्री से बने होते हैं।
3संपर्क सिद्धांत: जब नोजल का सक्शन कप एसएमटी घटक की सतह से संपर्क करता है, तो नकारात्मक दबाव के कारण सक्शन कप और घटक के बीच एक सील बनती है।घटक को नोजल पर दृढ़ता से अवशोषित करने की अनुमति देता हैइस प्रक्रिया में, नोजल और घटक के बीच संपर्क बल को सही होना चाहिए, घटक को नुकसान से बचाने के साथ पर्याप्त अवशोषण बल बनाए रखना चाहिए।
JUKI 2000 सीरीज़ के नोजल मॉडल
E36087290A0 JUKI NOZZLE 500 ASSY1.0×0.5
E36007290A0 JUKI NOZZLE 501 असेंबली 0.7×0.4
E36017290A0 JUKI NOZZLE 502 असेंबली O 0.7/O 0.4
E36027290A0 JUKI NOZZLE 503 असेंबली O 1.0/O 0.6
E36037290A0 JUKI NOZZLE 504 असेंबली O 1.6/O 1.0
E36047290A0 JUKI NOZZLE 505 असेंबली O 3.5/O 1.7
E36057290A0 JUKI NOZZLE 506 असेंबली O 5.0/O 3.2
E36067290A0 JUKI NOZZLE 507 असेंबली O 8.5/O 5.0
E36077290A0 JUKI NOZZLE 508 असेंबली O 9.5/O 8.0
