| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एच एस -300 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |
उच्च गति और कम तनाव पीसीबी Depaneling उपकरण HS-300 के लिए 5-360 मिमी काटने की लंबाई
यह पीसीबी डेपेनिंग मशीन (एचएस -300) ब्लेड चलती पीसीबी विभाजक है, ऊपरी परिपत्र और नीचे रैखिक ब्लेड डिजाइन का उपयोग कर,काटना से पहले, रैखिक ब्लेड पर वी-ग्रुव रखें,ऊपरी परिपत्र ब्लेड भाला समाप्त करने के लिए आगे बढ़ रहा है, बल तनाव अपेक्षाकृत कम है, बोर्ड को स्थानांतरित करने की आवश्यकता नहीं है बोर्ड पर घटकों की रक्षा करेगा, क्षति से बचें।

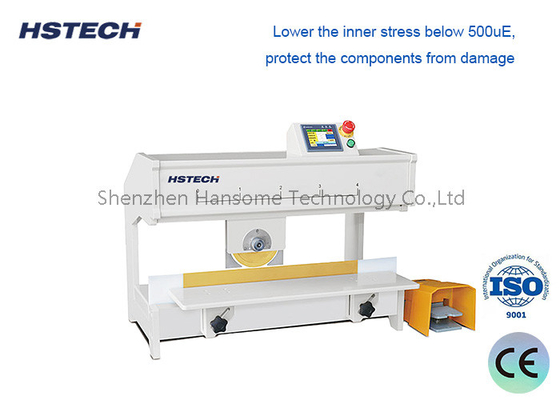

1. इलेक्ट्रिक हाइब्रिड डिजाइन, फ्रीजिंग कटर स्लिटिंग, विशेष रूप से सटीक एसएमडी पतली प्लेटों को विभाजित करने के लिए उपयुक्त है,एल्यूमीनियम सर्किट बोर्ड 2. गिलोटिन प्रकार का काम, विभिन्न मोटाई के पीसीबी के लिए उपयुक्त है। काटने का स्ट्रोक 2 मिमी से कम है, इसलिए परिचालन सुरक्षा के बारे में कोई चिंता नहीं है।टिन दरारें और सटीक भागों को नुकसान से बचने के लिए कटौती के दौरान उत्पन्न आंतरिक तनाव को 180μST से कम करने के लिए कम4. वी-ग्रुव के किनारे और भागों को काटा जा सकता है अधिकतम चौड़ाई 0.3 मिमी और ऊंचाई 60 मिमी है। उपकरण पहनने के बाद बार-बार तेज किया जा सकता है।
1कटर प्रकार की विभाजन मशीन,
2. स्टैम्पिंग प्रकार की डिवाइडिंग मशीन
3फ्राइंग कटर प्रकार की विभाजन मशीन,
4. लेजर विभाजन मशीन, 5. गिलोटिन प्रकार की विभाजन मशीन।
विशेषताएं:
1, इस मशीन का उपयोग वी-स्लॉट के साथ सभी प्रकार के बोर्डों को काटने के लिए किया जा सकता है।
2, टिकाऊ ब्लेड डिजाइन, ब्लेड को कम से कम दो बार आकार दिया जा सकता है।

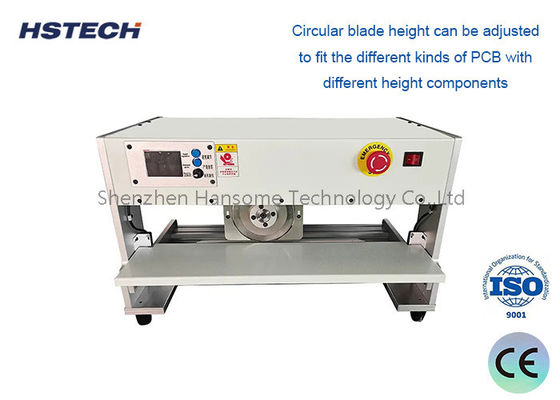

3परिपत्र ब्लेड की ऊंचाई को विभिन्न प्रकार के पीसीबी के विभिन्न ऊंचाई घटकों के अनुरूप समायोजित किया जा सकता है।
4, ब्लेड चलाने का संचालन, अपेक्षाकृत कम बल तनाव, एकल मोटर नियंत्रण, आसान और सुविधाजनक संचालन।
5, प्रेरण कार्य के साथ, यदि ऑपरेटर चलती ब्लेड की जगह को छूता है तो मशीन काम करना बंद कर देगी।
6, सुरक्षा, दोहरी सुरक्षा उपकरण के साथ, सुरक्षा उत्पादन समस्या के बारे में चिंता करने की जरूरत नहीं है।
7, टिकाऊ, उच्च गुणवत्ता वाले अच्छी सामग्री ब्लेड का उपयोग
फायदे और नुकसान की तुलना
1. चाकू प्रकार की डेपेनिंग मशीन फायदेः कम लागत नुकसानः यह केवल रैखिक डेपेनिंग कर सकता है। मोटे किनारे हैं।
2. स्टैम्पिंग प्लेट स्प्लिटिंग मशीन फायदेः कम प्रारंभिक निवेश लागत और तेज गति। नुकसानः चूंकि विशेष बोर्ड और विशेष मोल्ड की आवश्यकता होती है, बाद की लागत अधिक होती है। तनावपूर्ण।
3. पीसने कटर प्रकार प्लेट विभाजन मशीन फायदेः यह बहुत कम तनाव के साथ किसी भी आकार में प्लेटों को विभाजित कर सकता है और काटने के किनारे पर कोई burrs नहीं है। नुकसानः बड़ी पहली लागत।
4. लेजर स्लिटिंग मशीन के फायदे: इसमें मिलिंग कटर प्रकार की स्लिटिंग मशीन के फायदे भी हैं, और तनाव के बिना पीसीबी बोर्डों को माइक्रो-स्लिट कर सकते हैं। नुकसानः मशीन महंगी है।
5गुइलोटिन प्रकार की प्लेट स्प्लिटिंग मशीन फायदेः शुद्ध रूप से वायवीय (कारखाने में आमतौर पर उपयोग किया जाने वाला वायु दबाव), आकार में छोटा (डेस्कटॉप प्रकार), उत्पादन में बड़ा,किसी भी चौड़ाई और मोटाई के एल्यूमीनियम सब्सट्रेट काटने के लिए सक्षम, और अत्यधिक लागत प्रभावी है।
| मॉडल | एचएस-300 | |||
| वोल्टेज | 110V/220V (वैकल्पिक) | |||
| शक्ति | 100W | |||
| कुशल काटने की लंबाई | 5-360 मिमी | |||
| ब्लेड का आकार | परिपत्र ब्लेड φ125*3 मिमी, रैखिक ब्लेड 360*45*6 मिमी | |||
| ब्लेड सामग्री | आयात उच्च गुणवत्ता वाले उच्च गति वाले इस्पात उपकरण | |||
| अलग करने की गति | 300 मिमी/सेकंड | |||
| वी-कट मोटाई | बोर्ड का 1/3 | |||
| अलग करने की चौड़ाई | सबसे अच्छा 1-200 मिमी | |||
| मशीन का आकार | 620*320*450 मिमी | |||
| वजन | 50 किलो | |||
