| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | वीएम-400 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |
हमारे शीर्ष-ऑफ-द-लाइन पीसीबी रूटर मशीन के साथ परिशुद्धता काटने का अनुभव
परिचय
जब मुद्रित सर्किट बोर्ड (पीसीबी) काटने और अलग करने की बात आती है, तो पीसीबी रूटर मशीन एक आम तौर पर इस्तेमाल किया जाने वाला उपकरण है। निम्नलिखित पीसीबी रूटर मशीन का विस्तृत परिचय हैः
1उपकरण संरचनाः पीसीबी रूटर मशीन में आमतौर पर एक फ्रेम, वर्कबेंच, काटने के उपकरण, नियंत्रण प्रणाली और गति प्रणाली होती है। रैक उपकरण के लिए संरचनात्मक समर्थन प्रदान करता है,काम की मेज का उपयोग पीसीबी बोर्डों को काटने के लिए किया जाता है, काटने के कार्य करने के लिए काटने के औजारों का उपयोग किया जाता है, नियंत्रण प्रणाली काटने के मापदंडों को स्थापित करने और पूरी काटने की प्रक्रिया की निगरानी के लिए जिम्मेदार है,और गति प्रणाली उपकरण के गति पथ को नियंत्रित करता है.
2स्वचालित संचालनः पीसीबी राउटर मशीन में स्वचालित संचालन कार्य होते हैं, और ऑपरेटर नियंत्रण प्रणाली के माध्यम से काटने के पथ, गति, गहराई और अन्य मापदंडों को सेट कर सकते हैं। एक बार सेट होने के बाद, पीसीबी राउटर मशीन में स्वचालित संचालन कार्य होते हैं, और ऑपरेटर नियंत्रण प्रणाली के माध्यम से काटने के पथ, गति, गहराई और अन्य मापदंडों को सेट कर सकते हैं।मशीन स्वचालित रूप से पूर्व निर्धारित विधि के अनुसार काटने के कार्यों को निष्पादित करेगा, मैन्युअल हस्तक्षेप को कम करना और उत्पादन दक्षता और सटीकता में सुधार करना।
3काटने की विधिः पीसीबी रूटर मशीन विभिन्न काटने की जरूरतों को पूरा करने के लिए विभिन्न काटने के तरीकों का उपयोग कर सकती है। आम काटने के तरीकों में रैखिक काटने, वी-आकार काटना, परिपत्र काटने आदि शामिल हैं।पीसीबी बोर्ड की आवश्यकताओं और डिजाइन के अनुसार, ऑपरेटर उपयुक्त काटने की विधि चुन सकते हैं।
4उच्च परिशुद्धता काटना: पीसीबी रूटर मशीन उच्च परिशुद्धता काटना प्राप्त करने के लिए परिशुद्धता काटना उपकरण और उन्नत काटने की तकनीक का उपयोग करता है।यह पूर्व निर्धारित मार्गों और विनिर्देशों के अनुसार सटीक आकार और आकार में पीसीबी बोर्डों को काट सकता है, प्रत्येक बोर्ड की गुणवत्ता और स्थिरता सुनिश्चित करना।
5डिबर्बिंग फ़ंक्शनः काटने के बाद, पीसीबी रूटर मशीन में आमतौर पर डिबर्बिंग फ़ंक्शन भी होता है। यह फ़ंक्शन बोर्ड के किनारों से बर्स, अवशेषों या धातु के टुकड़ों को हटा सकता है,बोर्ड की समग्र गुणवत्ता और उपस्थिति में सुधार करना.
6उच्च दक्षता और लागत बचतः पीसीबी रूटर मशीन का स्वचालित संचालन और उच्च परिशुद्धता वाली काटने की क्षमता उत्पादन में इसे अत्यधिक कुशल बनाती है।यह जल्दी और सटीक रूप से काटने के कार्यों को पूरा कर सकते हैंइस बीच, सटीक काटने के कारण, अपशिष्ट और क्षति कम हो जाती है, जिसके परिणामस्वरूप कम उत्पादन लागत होती है।
विनिर्देश
| मॉडल | वीएम-400 | वीएम-600 | ||||||
| मशीन का आयाम | 420x520x860 मिमी | 620x720x1060 मिमी | ||||||
| वोल्टेज | 220 वी 50/60 हर्ट्ज | 220 वी 50/60 हर्ट्ज | ||||||
| अधिकतम काटने की लंबाई | 400 मिमी | 600 मिमी | ||||||
| पीसीबी मोटाई | 0.8~3 मिमी | 0.8~3 मिमी | ||||||
| अलगाव की गति | 600 मिमी/सेकंड | 600 मिमी/सेकंड | ||||||
| पृथक्करण प्रकार | गोल ब्लेड/रैखिक ब्लेड | गोल ब्लेड/रैखिक ब्लेड | ||||||
| घटकों की ऊंचाई | 0~70 मिमी | 0~70 मिमी | ||||||
| कार्य तापमान | 30~55°C | 30~55°C | ||||||
| वजन | 50 किलो | 60 किलो |
विशेषताएं
1, यह मात्रा की परवाह किए बिना तेजी से काट सकता है, बहुत किफायती है।
2पीसीबी में वी स्लॉट को संरेखित करने के लिए टच स्क्रीन द्वारा निर्धारित काटने की दूरी, जो काटने के स्ट्रोक को त्रुटि के बिना सटीक बनाता है।
3पैनल स्प्लिटिंग प्रक्रिया को चलती ब्लेड और स्थिर ब्लेड दोनों का उपयोग करके पूरा किया जाता है, जो तनाव को कम कर सकता है और वेल्डिंग स्पॉट के टूटने से बच सकता है।
4, पीसीबी पैनल के विभाजन के दौरान स्थिर रहता है, ब्लेड आगे और पीछे की ओर फिसल जाता है, गुणवत्ता सुनिश्चित करता है।
5मैनुअल ऑपरेशन की तुलना में,यह तनाव को कम कर सकता है जो पीसीबी पर वेल्डिंग स्पॉट को नुकसान पहुंचाएगा,काम की दक्षता और उत्पाद की गुणवत्ता में सुधार करेगा।
6, काटने की दूरी को 1 से 100 मीटर तक स्वतंत्र रूप से सेट किया जा सकता है, जो ग्राहक की मांगों को बेहतर ढंग से पूरा कर सकता है और कार्य दक्षता में सुधार कर सकता है।
7, काटने की प्रारंभिक स्थिति को स्वतंत्र रूप से सेट किया जा सकता है, जो लंबे जीवनकाल को सुनिश्चित कर सकता है।
8, यह मशीन गिनती के कार्य से लैस है, उत्पादन के बाद डेटा को सुविधाजनक बना सकती है।

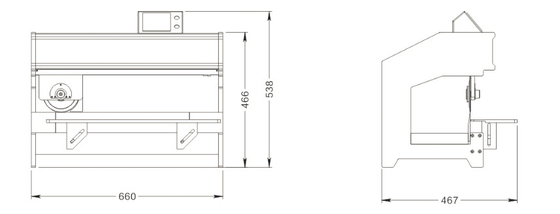

मशीन का आकार
