| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | सीएम-610 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, डी/पी |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |
एकल प्लेटफार्म ऑफलाइन पीसीबी रूटर ऑटो Depaneling PCBA काटने की मशीन
विवरण

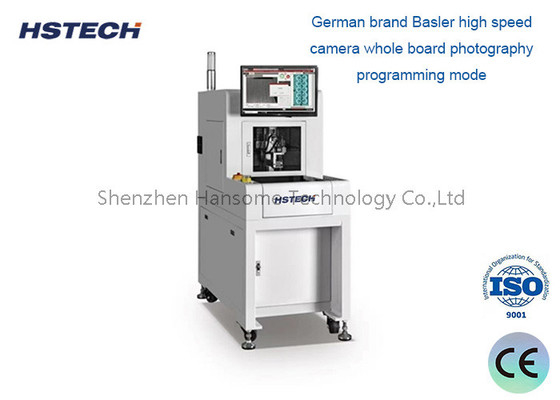

यह मशीन एक फर्श पर खड़ी स्वचालित पीसीबीए रूटिंग मशीन है, यह एकल प्लेटफॉर्म ऑपरेशन है, प्रोग्रामिंग, स्वचालित तल रूटिंग और तल धूल संग्रह के लिए पीसी का उपयोग करती है।उच्च गति रूटिंग धुरी का उपयोग करने वाली मशीन, जेग के साथ पीसीबीए को ठीक करें, स्टैम्प छेद, वक्र पीसीबी और अन्य अनियमित जुड़े पीसीबी को अलग करने के लिए।
विशेषताएं
1चीनी/अंग्रेजी सॉफ्टवेयर ऑपरेशन सिस्टम।
2.जर्मन ब्रांड बासलर हाई स्पीड कैमरा पूरे बोर्ड फोटोग्राफी प्रोग्रामिंग मोड. रिमोट कंट्रोल और डिबगिंग को महसूस किया जा सकता है.
3. ऑटो रूटिंग टूल ((बिट) बदलते हुए, ब्रेक टूल का पता लगाने, टूल ऊंचाई सुधार समारोह से लैस।
4एकल मेज का काम, दो मशीनों के संयोजन में भी इस्तेमाल किया जा सकता है, जबकि उपकरण रोबोट के साथ मानव रहित संचालन किया जा सकता है, जिससे उत्पादन दक्षता में काफी सुधार होता है।
आवेदन
फुल विजन इंटेलिजेंट राउटर उपभोक्ता इलेक्ट्रॉनिक्स, घरेलू इलेक्ट्रॉनिक्स, ऑटोमोबाइल इलेक्ट्रॉनिक्स और अन्य संबंधित मल्टी-बोर्ड पीसीबी काटने के संचालन के लिए उपयुक्त है।
विनिर्देश
| मशीन का मॉडल | RT३३० |
| पीसीबी कटिंग का आकार | 310*360MM |
| काटने की वस्तु | वी-ग्रुव, स्टैम्प छेद, गोलाकार बिंदु, आदि। |
| काटने की मेज | एकल मेज |
| काटने की सटीकता | ±0.08MM |
| पुनरावृत्ति सटीकता | ±0.015MM |
| अधिकतम धुरी गति | X,Y1,Y2:1000mm/s,Z अक्षः800mm/s |
| स्पिंडल | चाइनीज ब्रांड |
| उपकरण परिवर्तन मोड | मैनुअल उपकरण परिवर्तन |
| स्पिंडल रूटिंग गति | मैक्स:60000आरपीएम |
| उपकरण का पता लगाना | स्वचालित उपकरण डूबना, उपकरण तोड़ना (वैकल्पिक) |
| काटने की गति | 5~100mm/s समायोज्य |
| पीसीबी काटने की मोटाई | 0.3-3.0MM |
| प्रोग्रामिंग विधि | पूर्ण पैनल फोटोग्राफी, चित्र रेखांकन शिक्षण |
| नियंत्रण विधि | पीसी परिशुद्धता 3-अक्ष नियंत्रण प्रणाली |
| एक्स, वाई1, वाई2, जेड ड्राइविंग मेथोस | घरेलू सर्वो ड्राइव (पैनसोनिक विकल्प) |
| उपयुक्त रूटिंग बिट्स का आकार | 0.8 ∙3.0 एमएम |
| विद्युत आपूर्ति | AC220V 50/60HZ एकल चरण |
| मशीन का आकार | L*W*H ((1250mm*650mm*1550mm) |
| मशीन का वजन | 300 किलो |
| धूल साफ करने की शक्ति | 3HP |
| धूल साफ करने वाली बिजली की आपूर्ति | AC380V 3 चरण |
| धूल मुक्त आकार | L*W*H ((800mm*400mm*780mm) |
| धूल-साफ़ करनेवाला | 60 किलो |
| धूल साफ करने की विधि | ऊपरी तरफ/नीचे आकार की सफाई (वैकल्पिक) |
आयाम
मशीन का विवरण
सुपर विजन सिस्टम ((जर्मनी इंडस्ट्रियल इमेजिंग कैमरा और जापान के ब्रांड मोरिटेक्स लेंस से लैस), और ईएसडी ब्रश टॉप साइड डस्ट कलेक्शन डिवाइस।
एकीकृत काटने की प्रणाली ((जिग या चुंबकीय अंगूठी के साथ काटने), और चुंबकीय अंगूठी पिन ((पेटेंट डिजाइन)
विश्वसनीय काटने की प्रणाली ((जर्मनी Sycotec धुरी और आवृत्ति उलटा का उपयोग करें),Win7/Win10 अंग्रेजी संस्करण प्रणाली।
