| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एआर-7 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

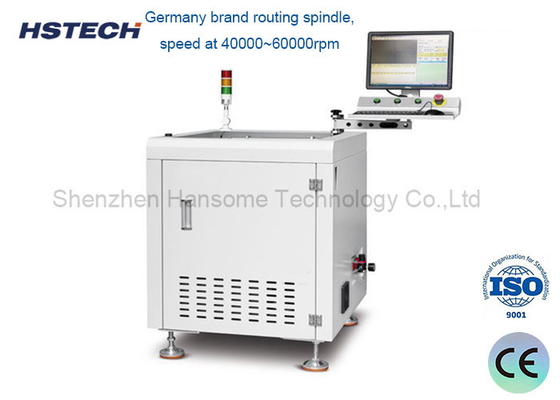

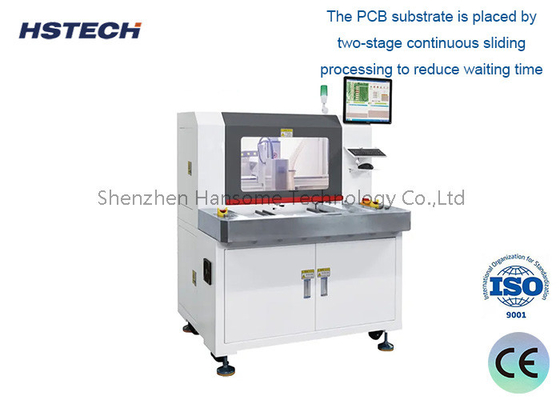

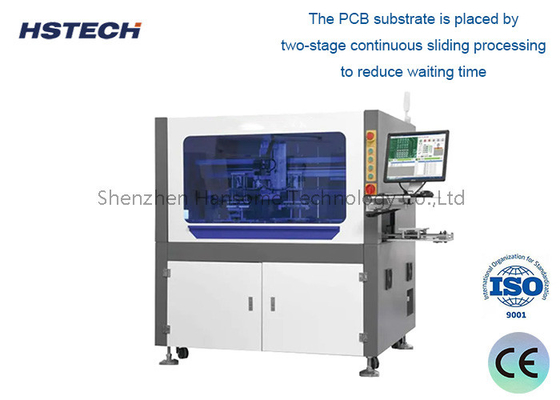

छोटे आकार के पीसीबी के लिए डबल वर्क प्लेटफॉर्म मिनी ऑफलाइन पीसीबीए राउटर मशीन
विशेषताएं:
1, ऑफलाइन स्वचालित पृथक्करण।
2, यह एक मिनी पीसीबीए राउटर है, छोटे आकार के पीसीबी के लिए उपयुक्त है, और कारखाने के कमरे की बचत आवश्यकता समाधान।
3, अनुकूलित जुड़नार।
4, पीसी और सीसीडी विजुअल सिस्टम।
5, मुआवजा और धूल संग्रह के साथ प्रोग्रामिंग।
6, अधिकतम 410-510 मिमी आकार के पीसीबीए के लिए उपलब्ध है।
7दो अलग-अलग प्रकार के उत्पादों को काटने के लिए लचीला।
8, मैनुअल खिला और उतारने के लिए खुला मंच, भी वैकल्पिक यांत्रिक हाथ (रोबोट) से लैस किया जा सकता है।
विनिर्देशः
| मॉडल | एआर-7 | एआर-7 मिनी |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| काम करने का आकार | 50x50~410x460 मिमी (अधिकतम) | 50x50~260x310 मिमी (अधिकतम) |
| लोड मोड | मैनुअल | |
| काटने का धुरी/गति | 5000 ~ 60,000 आरपीएम | |
| पीसीबी की मोटाई | 0.4-4 मिमी | |
| अलग करने की गति | 1-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| फिक्सिंग प्रकार | उपकरण | |
| प्रोग्रामिंग | विजन शिक्षण, इनलाइन प्रोग्रामिंग | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर रेटिंग, शाफ्ट वोल्फ्रेम स्टील | |
| धूल एकत्र करने की विधि | तल धूल संग्रह | |
| धूल संकलक | 3 चरण, 380V, 1.2KW | |
| शोर | <75dB | |
| नियंत्रण प्रणाली | औद्योगिक पीसी | |
| स्पिंडल ब्रांड | जर्मन ब्रांड, Sycotec 4025 | |
| सर्वो मोटर | ए5 श्रृंखला | |
| गति नियंत्रण | 4 अक्ष गति नियंत्रण बोर्ड | |
| लीड स्क्रू | C5 पीसने वाले पेंच का नेतृत्व | |
| रैखिक मार्गदर्शक | पी रैंक चुप्पी गाइड | |
| कैमरा | जर्मनी ब्रांड इमेजिंग 40W औद्योगिक कैमरा | |
| मशीन का आकार | 700*800*930 मिमी | 500*650*930 मिमी |
| स्क्रीन |
17 इंच
|
|
