एक्स/वाई/जेड और आर रोटेशन मूविंग के साथ 5 एक्सिस ऑटोमैटिक सोल्डरिंग रोबोट

ऑटो क्लीनिंग और आयरन हेड अलाइनमेंट के साथ ताइवान हाईविन लीनियर गाइड सोल्डर रोबोट

परिचय

यह स्वचालित डेस्कटॉप प्रकार का सोल्डरिंग मशीन एक हॉट सेल उत्पाद है, जो मैनुअल प्रोग्रामिंग के लिए टीचिंग बॉक्स का उपयोग करता है, मशीन को चलाने के लिए उच्च गुणवत्ता वाले स्टेपर मोटर और टाइमिंग बेल्ट को अपनाता है। मशीन में सिंगल या डबल वर्किंग स्टेशन के विकल्प हैं, साथ ही ट्रैवलिंग रेंज स्टैंडर्ड 300*300mm है, इसे ग्राहक की उत्पाद आवश्यकता के अनुसार अनुकूलित किया जा सकता है।

अनुप्रयोग

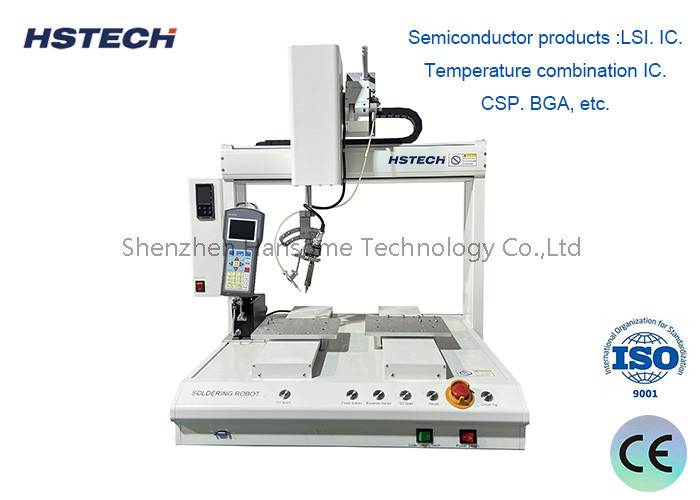

1, सेमीकंडक्टर उत्पाद: LSI। आईसी। तापमान संयोजन आईसी। CSP। BGA, आदि।
2. ऑप्टिकल उत्पाद: प्रथम श्रेणी के कैमरे।
3. सामान्य प्रदर्शन घरेलू उपकरण: डीवीडी, ऑडियो उपकरण, ऑटोमोटिव नेविगेशन सिस्टम, कैमरे, इलेक्ट्रॉनिक घड़ियां और घड़ियां, पीडीए फोटोकॉपी कैलकुलेटर, लिक्विड क्रिस्टल टीवी जैसे व्यक्तिगत कंप्यूटर। चिकित्सा उपकरण
4. सामान्य उपभोक्ता वस्तुएं: टाइपराइटर, खिलौने, संगीत वाद्ययंत्र, सीडी, बैटरी, आदि।

5, सटीक मशीनरी/विद्युत उत्पाद: वीटीआर।

विशेषताएँ

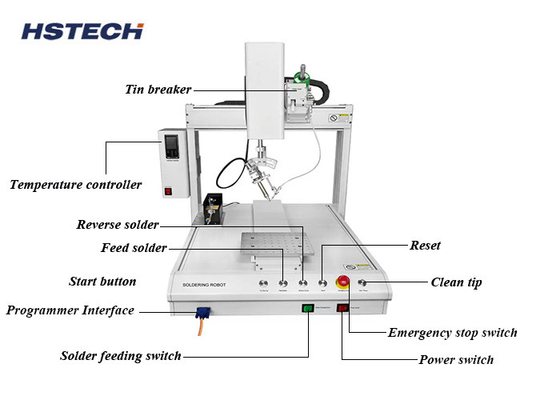

1, यह 4Axis वर्किंग है, X/Y/Z और R रोटेशन मूविंग, कई कोण सोल्डरिंग उद्देश्य प्राप्त करता है।
2, मशीन में स्वचालित सफाई कार्य है, सोल्डरिंग आयरन/टिप बिना नाइट्रोजन के, बहुत सुरक्षित और पर्यावरण सुरक्षात्मक है,

3, मशीन मूविंग सिस्टम में ताइवान ब्रांड हाईविन लीनियर गाइड का उपयोग किया जाता है, उच्च परिशुद्धता और उच्च सटीकता।

4, मशीन नियंत्रण प्रणाली बनाने के लिए बहुत परिपक्व नियंत्रण बोर्ड का उपयोग करना, पीएलसी का उपयोग करने के लिए भी उपलब्ध है।
5,उत्पाद की प्रमुख स्थिति को संरेखित करने के लिए आयरन हेड का उपयोग आधार बिंदु के रूप में करें, एंटर कुंजी दबाएं, प्रोग्राम स्वचालित रूप से सिस्टम में इस बिंदु को उत्पन्न करेगा, फिर बिंदु के बारे में डेटा सेट करना और इसी तरह।
6. उच्च परिशुद्धता का उपयोग करनास्टेपर मोटर और टाइमिंग बेल्ट संचालित प्रणाली, और उन्नत मोशन कंट्रोल एल्गोरिदम प्रभावी ढंग से मोशन पोजिशनिंग सटीकता और दोहराव में सुधार करते हैं।

7, स्वचालित सफाई कार्य के साथ मशीन, जो सोल्डरिंग प्रक्रिया को अधिक स्थिर बना सकती है, और सोल्डरिंग आयरन के जीवनकाल का विस्तार कर सकती है।

8, हैंडहेल्ड एलसीडी टीचिंग पेंडेंट के साथ, प्रोग्रामिंग सरल, उच्च परिशुद्धता और सीखने में आसान है।

विनिर्देश

एसएमटी उत्पादन लाइन उपकरण

1. यूनिवर्सल एसएमटी मशीन: डिवाइस द्वारा संपादित प्रोग्राम का उपयोग करके घटकों को निर्दिष्ट भागों की स्थिति पर माउंट करना, यह एसओपी 28 पिन या उससे अधिक (उन घटकों सहित जिन्हें हाई-स्पीड मशीनों द्वारा माउंट किया जा सकता है) रोल, डिस्क, या ट्यूबलर पैकेजिंग घटकों को माउंट कर सकता है। इसकी विशेषताएं उच्च परिशुद्धता और विविधता हैं, लेकिन इसकी स्थापना गति हाई-स्पीड मशीनों से कम है।
2. रिफ्लो सोल्डरिंग: सोल्डर पेस्ट और भाग के बीच सोल्डरिंग क्रिया को पूरा करने के लिए एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग करके एक उपयुक्त तापमान वक्र सेट करें।
3. अनलोडर: बोर्ड को ट्रांसफर ट्रैक के माध्यम से मैगज़ीन में लोड किया जाता है।
4. ऑप्टिकल निरीक्षण उपकरण: स्वचालित ऑप्टिकल निरीक्षण एक ऐसा उपकरण है जो वेल्डिंग उत्पादन में आने वाले सामान्य दोषों का पता लगाने के लिए ऑप्टिकल सिद्धांतों पर आधारित है। AOI एक नई परीक्षण तकनीक है जो हाल के वर्षों में ही उभरी है, लेकिन तेजी से विकसित हुई है। वर्तमान में, कई निर्माताओं ने AOI परीक्षण उपकरण लॉन्च किए हैं। स्वचालित पहचान करते समय, मशीन स्वचालित रूप से एक कैमरे के माध्यम से पीसीबी को स्कैन करती है, छवियों को एकत्र करती है, परीक्षण किए गए सोल्डर जोड़ों की तुलना डेटाबेस में योग्य मापदंडों से करती है, छवियों को संसाधित करती है, पीसीबी पर दोषों की जांच करती है, और रखरखाव कर्मियों की मरम्मत के लिए डिस्प्ले या स्वचालित मार्कर के माध्यम से दोषों को प्रदर्शित/चिह्नित करती है।
