| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एनके250 |
| एमओक्यू: | 1SET |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

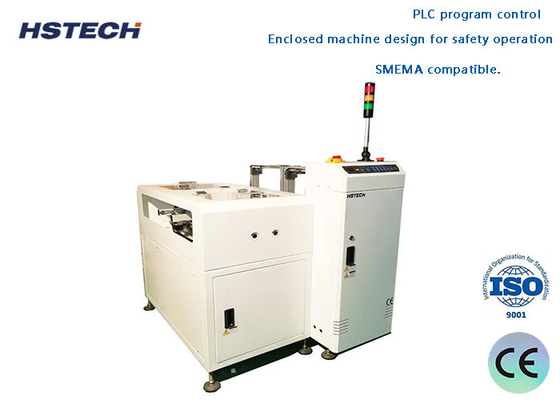

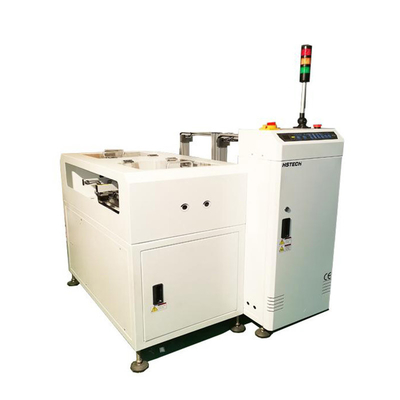

विवरण
इस इकाई का उपयोग तब किया जाता है जब एओआई, अपस्ट्रीम एओआई सिग्नल प्राप्त करके, स्वचालित रूप से एनजी/ओके बोर्डों को संबंधित पत्रिका में अलग से इकट्ठा करता है।
विशेषताएं
1पी.एल.सी. प्रोग्राम नियंत्रण.
2. मजबूत, दृढ़
3ग्राहक के लिए वैकल्पिक नियंत्रण बटन या टच स्क्रीन नियंत्रण।
4.कपड़े के रैक को सुरक्षित करने के लिए ऊपरी और निचले वायवीय क्लैंप।
5लोडिंग एवं अनलोडिंग के दौरान पीसीबी टूटने की कोई गारंटी नहीं है।
6स्वचालित एनजी/ओके बोर्ड अलग स्टोर एनजी/ओकेबोर्ड।
7उपप्रवाह एओआई मशीन से एनजी/ओके सिग्नल।
8.स्वयं-प्रोग्राम किए गए मशीन त्रुटि प्रदर्शन,विभिन्न त्रुटियों का एक अलग कोड होता है,प्रत्येक कोड में संबंधित रखरखाव निर्देश होते हैं जो मशीन के दरवाजे के पीछे की ओर चिपके होते हैं।
9सुरक्षा संचालन के लिए संलग्न मशीन डिजाइन।
10, तीन रंग के टॉवर लाइट डिस्प्ले।
11. एसएमईएमए संगत.
तकनीकी विवरण
| कार्य | संकेत प्राप्त करके एनजी/ओके बोर्डों को अलग से इकट्ठा करें। |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| बोर्ड का समय | प्रत्येक लगभग 6 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| परिचालन पक्ष | सामने की ओर |
| कन्वेयर बेल्ट | ईएसडी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| शक्ति | 0.05 किलोवाट |
| वायु दबाव | 4-6Bar |
| वायु खपत | अधिकतम 15L/मिनट |
| पत्रिकाओं की संख्या | ऊपरी:1 पत्रिका, निचली ओर:2 पत्रिकाएं |
| संकेत | SMEMA |
| विकल्प |
1, टच स्क्रीन नियंत्रण मोड 2, स्वचालित चौड़ाई समायोजन। 3, ग्राहक की आवश्यकता के अनुसार मैगज़ीन की मात्रा।
|
विनिर्देश
| मॉडल | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| पीसीबी की मोटाई | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी | न्यूनतम 0.6 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 | 535*460*570 मिमी | 535*530*570 मिमी |
| मशीन का आयाम | 1950 * 1600 * 1200 मिमी | 2300*1760*1200 मिमी | 2500*1880*1200 मिमी | 2500*2160*1200 मिमी |
| वजन | 220 किलो | 280 किलो | 340 किलोग्राम | 380 किलो |
