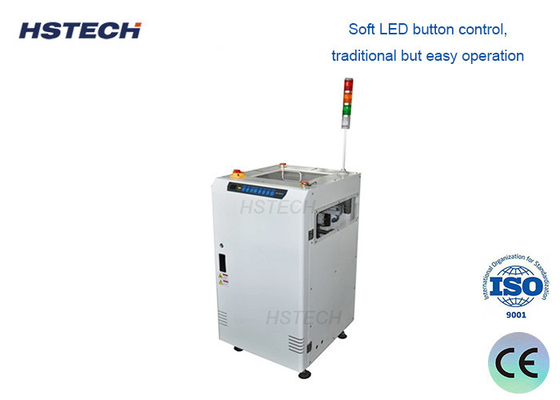

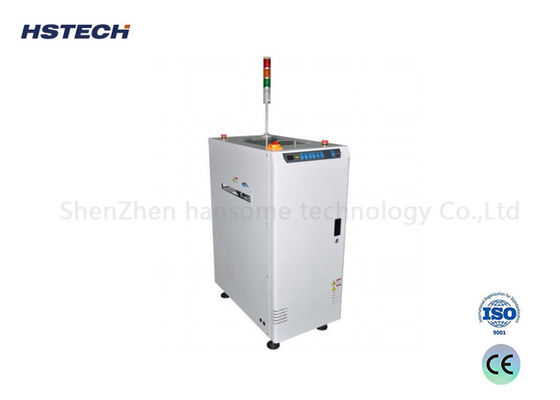

लचीली टर्नओवर 180 डिग्री ईएसडी 7 मिमी बेल्ट पीसीबी इन्वर्टर मशीन 3 रंग प्रदर्शन के साथ

लचीली टर्नओवर 180 डिग्री ईएसडी 7 मिमी बेल्ट पीसीबी इन्वर्टर मशीन 3 रंग प्रदर्शन के साथ

एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: प्रति माह 50 सेट
विस्तृत जानकारी
उत्पादन का नाम:
पीसीबी इन्वर्टर मशीन
बिजली की आपूर्ति:
AC100-230V, एकल चरण, अधिकतम 300A
ऑप्टोइलेक्ट्रॉनिक स्विच:
ओमरोन
ऊंचाई समायोजन:
फीट कप
प्रदर्शन:
3 रंग प्रदर्शन
गारंटी:
1 वर्ष
पैकेजिंग विवरण:
लकड़ी का पैकेज
आपूर्ति की क्षमता:
प्रति माह 50 सेट
प्रमुखता देना:

लचीली टर्नओवर 180 डिग्री पीसीबी इन्वर्टर मशीन

,

ईएसडी 7 मिमी बेल्ट पीसीबी हैंडलिंग उपकरण

,

3 कलर डिस्प्ले पीसीबी टर्नओवर मशीन

उत्पाद का वर्णन
3 कलर डिस्प्ले के साथ लचीली टर्नओवर 180 डिग्री ईएसडी 7 मिमी बेल्ट पीसीबी इन्वर्टर मशीन
यह स्वचालित पीसीबी इन्वर्टर मशीन सटीकता और सुरक्षा के साथ दो तरफा पीसीबी प्रसंस्करण को सक्षम करने के लिए 180-डिग्री रोटेशन करती है। 3-रंग डिस्प्ले और ईएसडी-सुरक्षित बेल्ट सिस्टम की विशेषता के साथ, यह कुशल उत्पादन लाइन एकीकरण सुनिश्चित करता है।
मशीन अवलोकन
पीसीबी इन्वर्टर मशीन एक स्वचालित सामग्री प्रबंधन उपकरण है जिसे पूरी तरह से दो तरफा प्रसंस्करण के लिए पीसीबी को फ्रंट-साइड से बैक-साइड अप ओरिएंटेशन (या इसके विपरीत) 180 डिग्री पर सुरक्षित, सुचारू और सटीक रूप से फ्लिप करने के लिए डिज़ाइन किया गया है।
प्राथमिक अनुप्रयोग
  • दो तरफा पीसीबी प्रसंस्करण: सर्किट बोर्ड के दोनों किनारों के लिए पूर्ण एसएमटी और असेंबली लाइन संचालन को सक्षम बनाता है
  • प्रक्रिया एकीकरण: उत्पादन लाइनों के भीतर विभिन्न पीसीबी अभिविन्यास की आवश्यकता वाले उपकरणों को जोड़ता है
  • गुणवत्ता नियंत्रण: पीसीबी की निचली सतहों के निरीक्षण, परीक्षण और पुन: कार्य की सुविधा प्रदान करता है
  • स्वचालित संचालन: इलेक्ट्रोस्टैटिक क्षति, भौतिक प्रभाव और संदूषण सहित मैन्युअल हैंडलिंग जोखिमों को समाप्त करता है
प्रमुख विशेषताऐं
  • दो तरफा उत्पादन के लिए 180 डिग्री पीसीबी रोटेशन
  • 4-स्थिति पिच चयन क्षमता
  • मित्सुबिशी पीएलसी के साथ टच स्क्रीन नियंत्रण
  • 3-रंग स्थिति प्रकाश प्रदर्शन प्रणाली
  • उच्च परिशुद्धता रैखिक गाइड मॉड्यूल
  • सुचारू उपकरण कनेक्शन के लिए बॉल स्क्रू एकीकरण के साथ लचीला टर्नओवर
  • स्थायित्व और लंबे जीवनकाल के लिए पूर्ण स्टेनलेस स्टील निर्माण
  • एसएमईएमए संचार अनुकूलता
तकनीकी निर्देश
विनिर्देश विवरण
मशीन का कार्य 180-डिग्री पीसीबी इनवर्टिंग
बिजली की आपूर्ति AC100-230V, एकल चरण, 50/60Hz
परिवहन बेल्ट ईएसडी 7 मिमी बेल्ट
पीसीबी आयाम रेंज (50×50) - (500×460)मिमी
हवा की आपूर्ति 4-6 बार, अधिकतम 10L/मिनट
परिवहन ऊँचाई 900±20मिमी
परिवहन दिशा बाएँ-दाएँ या दाएँ-बाएँ (वैकल्पिक)
पीसीबी मोटाई न्यूनतम 0.4 मिमी
ऊपर/नीचे पिचें 1-4 (10मिमी चरण)
समय चक्र लगभग 20 सेकंड
संचार स्मेमा
मशीन आयाम 600×900×1200मिमी
वज़न 140 किग्रा
प्रमुख लाभ
  • उन्नत स्वचालन:पूरी तरह से स्वचालित, निरंतर 24/7 उत्पादन संचालन सक्षम बनाता है
  • गुणवत्ता आश्वासन:मैन्युअल हैंडलिंग से खरोंच, गिरने, झुकने और इलेक्ट्रोस्टैटिक क्षति को समाप्त करता है
  • बढ़ी हुई दक्षता:मैनुअल ऑपरेशन की तुलना में टर्नओवर की गति काफी तेज है
  • अंतरिक्ष अनुकूलन:कुशल उत्पादन लाइन लेआउट के लिए कॉम्पैक्ट डिज़ाइन
  • उत्पादन लचीलापन:विभिन्न उत्पाद आवश्यकताओं के लिए आसान अनुकूलन के लिए प्रोग्रामयोग्य संचालन
