| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-460एफएल |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

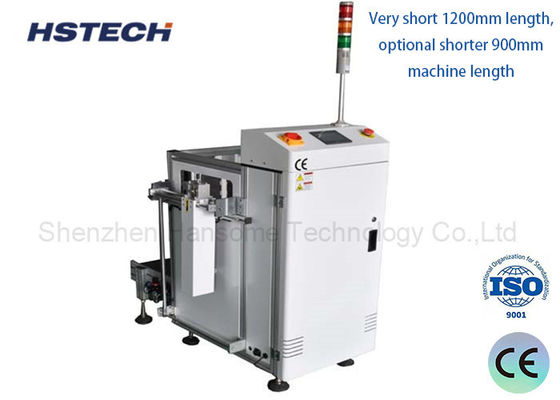

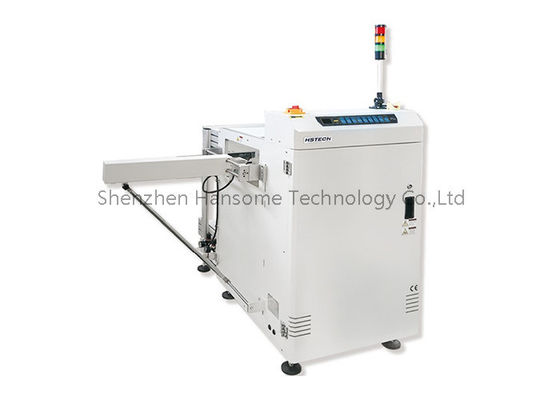

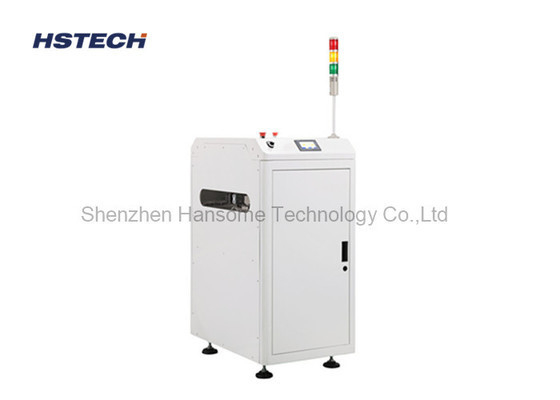

180 डिग्री घूर्णन के साथ 3 रंग प्रदर्शन पीसीबी इन्वर्टर मशीन
उत्पाद अवलोकन
पीसीबी इन्वर्टर मशीन पीसीबी उत्पादन लाइनों के लिए डिज़ाइन किया गया एक कुशल स्वचालित उपकरण है।इसका उपयोग दो तरफा माउंटिंग की प्रक्रिया आवश्यकताओं को पूरा करने के लिए पीसीबी बोर्डों को जल्दी और सटीक रूप से फ्लिप करने के लिए किया जाता हैउपकरण उन्नत नियंत्रण प्रणाली और यांत्रिक संरचनाओं को अपनाता है ताकि एक स्थिर और क्षति मुक्त फ्लिपिंग प्रक्रिया सुनिश्चित हो सके, जिससे उत्पादन दक्षता में काफी सुधार हो सके।यह आधुनिक इलेक्ट्रॉनिक विनिर्माण में एक अपरिहार्य प्रमुख उपकरण है.
विशेषताएं:
1इस मशीन का उपयोग पीसीबी को 180 डिग्री घूर्णन के लिए इन्वर्टर करने के लिए किया जाता है, जो डबल साइड उत्पादन को समाप्त करता है।
2, 4 पिच चयन।
3, टच स्क्रीन नियंत्रण और MITSUBISHI पीएलसी।
4, 3 रंग प्रकाश डिस्प्ले।
5उच्च गुणवत्ता और सटीकता वाला रैखिक मार्गदर्शक मॉड्यूल।
6, लचीला टर्नओवर, गेंद शिकंजा ऊपरी और निचले प्रवाह उपकरण को सुचारू रूप से जोड़ सकता है।
7, पूरी तरह से स्टेनलेस स्टील मशीन शरीर, टिकाऊ और लंबे जीवनकाल.
8, एसएमईएमए संकेत।
उत्पाद की विशेषताएं
उच्च परिशुद्धता वाले फ्लिपिंग
यह सुनिश्चित करने के लिए परिशुद्धता यांत्रिक संरचना को अपनाना कि पीसीबी बोर्ड में पलटने की प्रक्रिया के दौरान कोई ऑफसेट और कंपन नहीं है, पीसीबी या घटकों को नुकसान से बचें।
विभिन्न आकारों और मोटाई के पीसीबी बोर्डों का समर्थन करता है, जिसमें मजबूत अनुकूलन क्षमता होती है।
कुशल स्वचालन
पूरी तरह से स्वचालित संचालन, उत्पादन लाइनों के साथ निर्बाध संबंध, मैन्युअल हस्तक्षेप को कम करना और उत्पादन दक्षता में सुधार।
तेज फ्लिपिंग गति, एक फ्लिपिंग समय केवल [X] सेकंड लेता है, उच्च उत्पादन क्षमता आवश्यकताओं को पूरा करता है।
बुद्धिमान नियंत्रण प्रणाली
पीएलसी नियंत्रण प्रणाली से लैस, सरल संचालन, समर्थन पैरामीटर अनुकूलन, और विभिन्न उत्पादन आवश्यकताओं के अनुकूल।
टच स्क्रीन इंटरफ़ेस, उपकरण संचालन स्थिति की वास्तविक समय की निगरानी, स्वचालित गलती अलार्म, आसान रखरखाव।
स्थिर और विश्वसनीय
उच्च गुणवत्ता वाली सामग्रियों से बनी यह संरचना मज़बूत और टिकाऊ है, जो दीर्घकालिक निरंतर संचालन के लिए उपयुक्त है।
ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए सुरक्षा सुरक्षा उपकरणों से लैस।
लचीलापन
विभिन्न आकारों और आकारों के पीसीबी बोर्डों का समर्थन करने के लिए ग्राहक की जरूरतों के अनुसार फिटिंग को अनुकूलित किया जा सकता है।
विभिन्न प्रकार के उत्पादन लाइन विन्यासों के साथ संगत और मौजूदा उत्पादन प्रणालियों में एकीकृत करने में आसान।
विनिर्देशः
| मशीन का कार्य | 180 डिग्री पीसीबी इन्वर्टर |
| विद्युत आपूर्ति | AC100-230V, एकल चरण, 50/60Hz |
| परिवहन बेल | ईएसडी 7 मिमी का बेल्ट |
| पीसीबी आयाम | (50*50) - ((500*460) मिमी |
| वायु आपूर्ति | 4-6 बार, अधिकतम 10L/मिनट |
| परिवहन ऊंचाई | 900±20 मिमी |
| परिवहन दिशा | एल-आर या आर-एल (वैकल्पिक) |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| ऊपर/नीचे की ओर पिच | 1-4 ((10 मिमी कदम) |
| पुनर्नवीनीकरण का समय | लगभग 20 सेकंड |
| संचार | SMEMA |
| मशीन का आयाम | 600*900*1200 मिमी |
| वजन | 140 किलो |
