| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-500एलसी |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, डी/पी |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

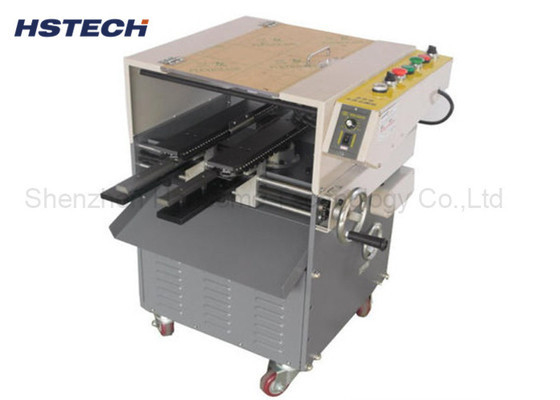

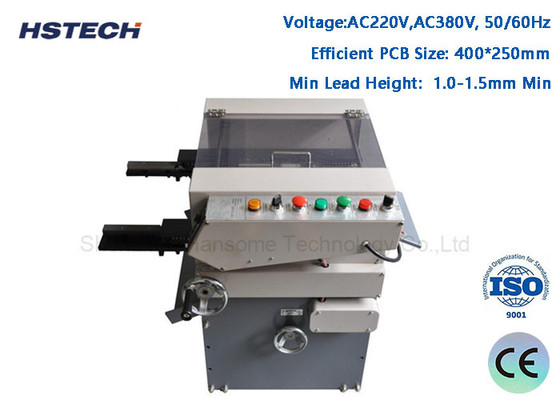

अधिकतम 250 मिमी पीसीबी चौड़ाई 8/10 इंच ब्लेड लागू स्वचालित पीसीबी लीड काटने की मशीन
परिचय
इस मशीन का उपयोग तरंग मिलाप के बाद पीसीबीए के अतिरिक्त फीट/लीड को काटने के लिए किया जाता है, मशीन में मुख्य रूप से दो भाग शामिल हैं, पीसीबी फिक्सिंग, और ब्लेड फिक्सिंग। पीसीबी श्रृंखला द्वारा ले जाया जाता है,दोनों तरफ क्लैंपर द्वारा तय, और पीसीबी के तल पर अंगूठी।
ब्लेड को तय करने और ऊंचाई निर्धारित करने के बाद, पीसीबी स्वचालित सीसा काटने के लिए ले जाया जाएगा। ब्लेड तेजी से और स्थिरता घूर्णन,साथ ही यह बहुत कम शोर और उच्च दक्षता हैपीसीबीए बोर्डों पर किसी प्रकार का नुकसान न होने के लिए वार्प रोकथाम उपकरण लगाया गया है।
विशेषता
1,ईगल पंजा प्रकार के टुकड़े टुकड़े जुड़नार, clamping पीसीबी बोर्ड स्वचालित धक्का, उच्च स्थिरता को अपनाता है। प्लेट खिला गति समायोजित किया जा सकता है, धुरी गति तेजी से, कम शोर, उच्च परिशुद्धता है,तेज दक्षता.
2, मॉडल में एक जोड़ी कन्वेयर चेन से लैस है जिसमें क्लैंप और ट्रिमिंग के लिए उच्च गति में घूमने वाले ब्लेड को पीसीबीए वितरित किया जाता है।
3, AC380V, 3 चरण कार्यरत वोल्टेज.
4, यह मशीन ऑटोमैटिक सोल्डरिंग मशीन या एआई मशीन से कनेक्ट हो सकती है।
5, उच्च स्थिरता, यह स्वचालित मिलाप मशीन या एआई मशीन के साथ कनेक्ट कर सकते हैं।
6, वेल्डिंग में झुकने वाले पीसीबी को दूर करने के लिए झुकने से रोकने वाले उपकरण के साथ।
7, इनपुट गति को समायोजित किया जा सकता है, अधिकतम गति 3 मीटर/मिनट है।
विनिर्देश
| मॉडल | एचएस-500एलसी |
| शक्ति | AC220, 50/60Hz/380V,50/60Hz |
| पीसीबी का अधिकतम आकार | 400 मिमी ((L) x 250 मिमी ((W) |
| मुख्य अक्ष की गति | 4500/मिनट |
| मुख्य अक्ष मोटर | 3/4 एचपी |
| गाइड रेल की गति | 0-3 एम समायोजित किया जा सकता है |
| न्यूनतम सीसा की ऊँचाई | 1.0-1.5 मिमी मिन |
| मशीन का आयाम | 750*600*860 मिमी |
| शुद्ध भार | 115 किलो |
