| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-पी223 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

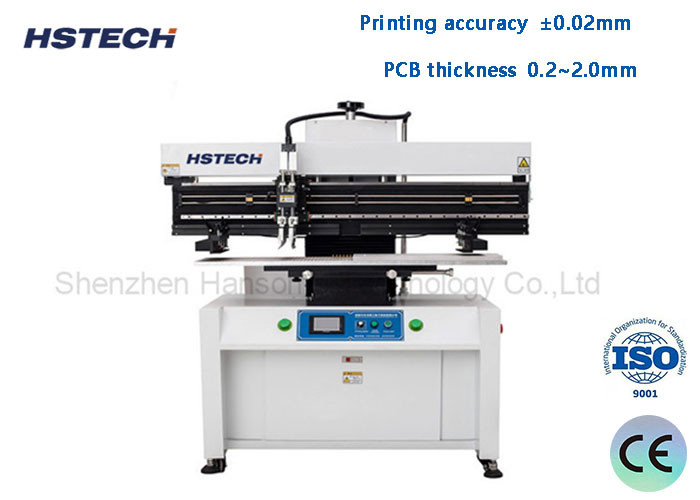

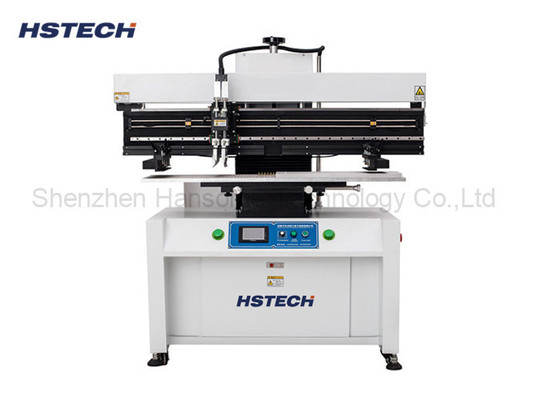

1.2 मीटर एलईडी ट्यूब पीसीबी अर्ध स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन
उपकरण का अवलोकन
अर्ध-स्वचालित सॉल्डर पेस्ट प्रिंटर पीसीबी (मुद्रित सर्किट बोर्ड) की असेंबली के लिए एक प्रमुख उपकरण है,मुख्य रूप से एसएमटी (सतह माउंट प्रौद्योगिकी) उत्पादन लाइन पर पीसीबी के पैड पर सटीक रूप से पट्टा पेस्ट प्रिंट करने के लिए प्रयोग किया जाता हैपूरी तरह से स्वचालित प्रिंटर की तुलना में, इसके लिए कुछ कार्यों (जैसे पीसीबी प्लेसमेंट, संरेखण, आदि) में मैन्युअल भागीदारी की आवश्यकता होती है।
विनिर्देश
| मॉडल | HS-P223 |
| उत्पाद का नाम | अर्ध-स्वचालित स्टेंसिल प्रिंटर |
| पीसीबी का अधिकतम आकार | 1200x320 मिमी |
| प्रिंटिंग टेबल का आकार | 1300x350 मिमी |
| स्टेंसिल फ्रेम का आकार | 470x370~2000x550 मिमी |
| मुद्रण की सटीकता | ±0.02 मिमी |
| पीसीबी की मोटाई | 0.2~2.0 मिमी |
| स्क्वीजी की गति | 0-100mm/s |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| विद्युत आपूर्ति | AC220V/110V, 50/60Hz |
| मशीन की शक्ति | 100W |
| वायु दबाव | 5-7 किलोग्राम/सेमी3 |
| मशीन का आकार | 1680*900*1680 मिमी |
| मशीन का वजन | लगभग 350 किलोग्राम |
विशेषताएं
11.2 मीटर एलईडी ट्यूब, टी8 या टी5 के लिए विशेष डिजाइन।
2टच स्क्रीन कंट्रोल पैनल, आसान संचालन और स्थिर।
3अधिक स्थिर स्क्रैपर गति सुनिश्चित करने के लिए डेल्टा चिकनी ड्राइविंग आवृत्ति आविष्कारक का उपयोग करना।
4लचीला डबल ब्लेड सस्पेंडेड स्क्वीजी, स्क्वीजी को सही स्थिति में ऊपर और नीचे समायोजित किया जा सकता है।
5, स्क्रैपर प्रिंटिंग टेबल को भी समायोजित किया जा सकता है, फोम या वापस।
6, एसएमसी सिलेंडर का उपयोग करके, स्थिति सील आकार दो तरफा सील संरचना, अच्छा प्रदर्शन अपनाने।
7उच्च परिशुद्धता मुद्रण और दोहराव सटीकता।
8, प्रोग्रामेबल मोटर अलग गति और स्क्वीजी, स्टेंसिल और सब्सट्रेट के बीच दूरी को नियंत्रित करता है, मल्टी-प्रणाली पृथक्करण का एहसास करने के लिए।
9, मशीन गोंद मुद्रण का भी समर्थन करती है, दक्षता में सुधार करती है और लागत बचाती है।
मुख्य लाभ
उच्च लागत प्रदर्शनः कीमत पूरी तरह से स्वचालित उपकरण की तुलना में कम है, जो छोटे और मध्यम बैच उत्पादन के लिए उपयुक्त है।
लचीलापनः विभिन्न पीसीबी मॉडल को जल्दी से स्विच किया जा सकता है (स्टील जाल और कार्यक्रम को प्रतिस्थापित करें) ।
बेहतर सटीकताः मैनुअल प्रिंटिंग की तुलना में अधिक समान, और 0.3 मिमी के न्यूनतम पिच के साथ BGA/QFN पैकेज को संभाल सकता है।
मानवीय त्रुटियों को कम करना: यांत्रिक स्क्रैपर के दबाव और गति को नियंत्रित किया जा सकता है, और स्थिरता मैनुअल ऑपरेशन से बेहतर है।
