| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-800 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

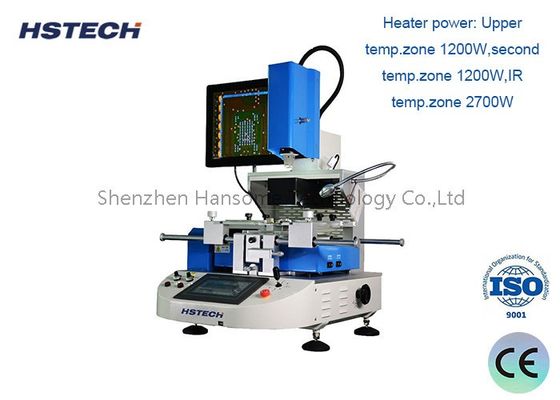

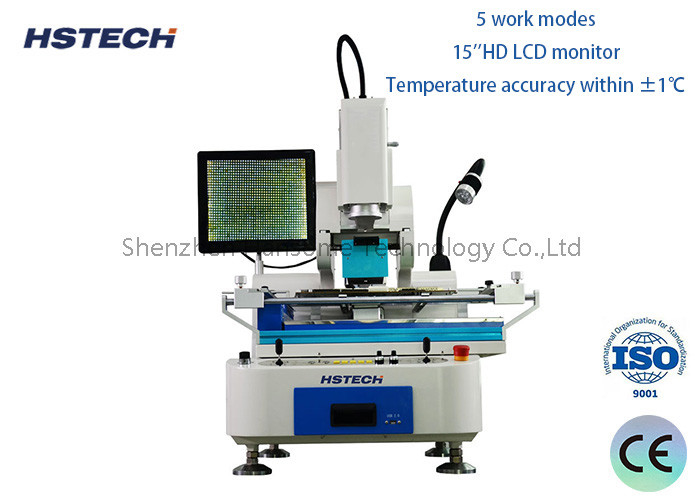

इलेक्ट्रॉनिक असेंबली के लिए डबल रॉकर कंट्रोल 4-6बार बीजीए रिवर्किंग स्टेशन
परिचय:
एबीजीए पुनर्मिलन स्टेशनछपाई सर्किट बोर्डों (पीसीबी) पर बॉल ग्रिड एरे (बीजीए) घटकों की मरम्मत और पुनः कार्य के लिए उपयोग किया जाने वाला विशेष उपकरण है। ये स्टेशन इलेक्ट्रॉनिक्स निर्माण और मरम्मत में आवश्यक हैं,तकनीकी कर्मियों को पीसीबी या आसपास के घटकों को क्षतिग्रस्त किए बिना बीजीए को बदलने या मरम्मत करने की अनुमति देना.
विशेषताएं:
1गर्म हवा के सिर और माउंटिंग हेड एकीकरण डिजाइन, ऑटो सोल्डरिंग और डेसोल्डरिंग कार्यों के साथ।
2ऊपरी हीटर गर्म हवा प्रणाली को अपनाते हैं, तेजी से हीटिंग, तापमान समानता, तेजी से ठंडा। (तापमान 50 से 80 सेंटीग्रेड तक हो सकता है) ।
3.स्वतंत्र 3 हीटर. ऊपरी और निचले हीटर सिंक्रोनस और स्वचालित रूप से स्थानांतरित हो सकते हैं, आईआर हर स्थिति तक पहुंच सकते हैं. निचले हीटर क्षेत्र को ऊपर और नीचे हटा सकते हैं, पीसीबी बोर्ड का समर्थन कर सकते हैं.
4पीसीबी बोर्ड बीजीए और पीसीबी की माउंट सटीकता सुनिश्चित करने के लिए उच्च सटीकता स्लाइडर को अपनाता है।
5. जर्मनी से आयातित अच्छी गुणवत्ता वाली हीटिंग सामग्री से बना अद्वितीय तल प्रीहीटिंग टेबल।
6प्रीहीटिंग टेबल, क्लैंपिंग डिवाइस और कूलिंग सिस्टम एक्स अक्ष में एकीकृत रूप से स्थानांतरित हो सकते हैं जो पीसीबी का पता लगाने और सुलझाने को सुरक्षित और सुविधाजनक बनाते हैं।
7एक्स और वाई अक्ष मोटर स्वचालित नियंत्रण चलती गति को संरेखण को तेज और अधिक सुविधाजनक बनाने के लिए अपनाते हैं।
8डबल रोकर कैमरे और ऊपरी और निचले हीटिंग प्लेटफॉर्म को संरेखण सटीकता सुनिश्चित करने के लिए नियंत्रित करता है।
9निर्मित वैक्यूम पंप, 360 में घुमाएं; ठीक से समायोज्य माउंटिंग सक्शन नोजल।
10चूषण नलिका BGA पिकअप और माउंटिंग ऊंचाई को स्वचालित रूप से 10 ग्राम के भीतर नियंत्रित दबाव के साथ पता लगा सकती है; छोटे BGA पिकअप और माउंटिंग के लिए शून्य दबाव उपलब्ध है।
11रंग उच्च संकल्प ऑप्टिकल दृष्टि प्रणाली, X/Y अक्ष में हाथ से स्थानांतरित, विभाजित दृष्टि, ज़ूम इन और ठीक समायोजन कार्यों के साथ, विचलन भेद उपकरण शामिल, ऑटो फोकस,सॉफ्टवेयर संचालन, 22x ऑप्टिकल ज़ूम; पुनः कार्य करने योग्य अधिकतम बीजीए आकार 80*80एमएम;
12. तापमान के ऊपर (नीचे) के 10 खंडों और निरंतर तापमान नियंत्रण के 10 खंडों के साथ, तापमान के कई खंडों को बचा सकता है।
13मिश्र धातु के नोजल के कई आकार, प्रतिस्थापन के लिए आसान; किसी भी कोण पर पता लगा सकते हैं।
145 थर्मोकपल पोर्टों के साथ, मल्टीपॉइंट पर वास्तविक समय में तापमान का पता लगा सकता है और विश्लेषण कर सकता है।
15तापमान नियंत्रण को अधिक विश्वसनीय बनाने के लिए एक ठोस ऑपरेशन डिस्प्ले फ़ंक्शन के साथ।
विनिर्देशः
| बीजीए पुनर्मिलन स्टेशन | मॉडलःएचएस-800 |
| हीटर की शक्ति | ऊपरी हीटर 1200W ((Max), निचला हीटर 1200W ((Max) |
| निचला पूर्व ताप | IR 5000w |
| तापमान नियंत्रण | के-प्रकार के थर्मोकपल, बंद लूप नियंत्रण |
| पता लगाने का तरीका | बाहरी या स्थान छेद |
| कुल आयाम | L970mm*W700mm*H830mm |
| पीसीबी का आकार | W650*D610mm |
| बीजीए आकार | अधिकतम 80 मिमी*80 मिमी न्यूनतम 1 मिमी*1 मिमी |
| लागू पीसीबी मोटाई | 0.3 - 5 मिमी |
| माउंटिंग सटीकता | ±0.01 मिमी |
| मशीन का वजन | 140 किलो |
आवेदनः
मोबाइल फोन, हार्ड ड्राइव, कीबोर्ड, इलेक्ट्रॉनिक खिलौने, कंप्यूटर, डीवीडी, डॉट्स, प्लास्टिक, विद्युत उपकरण, संचार उपकरण, विद्युत उपकरण, खिलौने, इलेक्ट्रॉनिक प्रसंस्करण के लिए उपयुक्त,मोटर्स, मोटर, पार्ट्स, टैबलेट, लैपटॉप, डिजिटल कैमरा, रिमोट कंट्रोल, वाकी-टॉकी आदि।
