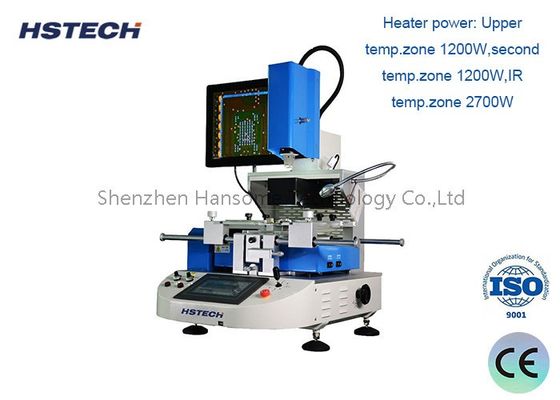

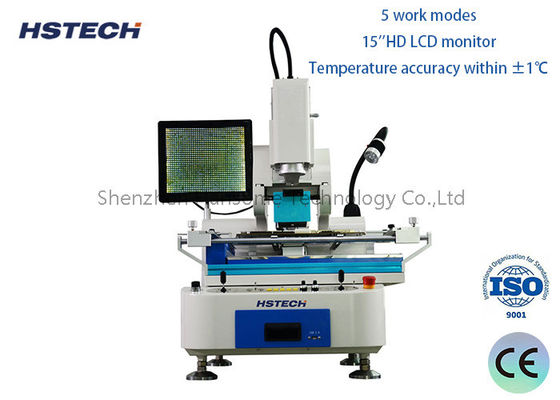

इलेक्ट्रॉनिक असेंबली के लिए ±0.01mm माउंटिंग सटीकता के साथ डबल रॉकर कंट्रोल 4-6बार एयर प्रेशर BGA रीवर्क स्टेशन

इलेक्ट्रॉनिक असेंबली के लिए ±0.01mm माउंटिंग सटीकता के साथ डबल रॉकर कंट्रोल 4-6बार एयर प्रेशर BGA रीवर्क स्टेशन

ब्रांड नाम: HSTECH
मॉडल संख्या: एचएस-800
एमओक्यू: 1 सेट
कीमत: negotiable
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: प्रति माह 100 सेट
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
प्रोडक्ट का नाम:
बीजीए रीवर्क स्टेशन
गारंटी:
1 वर्ष
रिले ब्रांड:
श्नाइडर
ऑप्टोइलेक्ट्रॉनिक स्विच:
ओमरोन
सामग्री:
एल्यूमीनियम मिश्र धातु
स्थिति:
नया
आवेदन:
इलेक्ट्रॉनिक विधानसभा
OEM/ODM:
उपलब्ध
वायुदाब:
4-6बार
रफ़्तार:
200-300 पीसी/मिनट
पैकेजिंग विवरण:
लकड़ी का पैकेज
आपूर्ति की क्षमता:
प्रति माह 100 सेट
प्रमुखता देना:

डबल रॉकर कंट्रोल BGA रीवर्क स्टेशन

,

4-6बार एयर प्रेशर BGA चिप मरम्मत मशीन

,

±0.01 मिमी माउंटिंग सटीकता पीसीबी हैंडलिंग उपकरण

उत्पाद का वर्णन
इलेक्ट्रॉनिक असेंबली के लिए डबल रॉकर कंट्रोल 4-6बार बीजीए रीवर्क स्टेशन
एक विशेष बीजीए रीवर्क स्टेशन जिसे प्रिंटेड सर्किट बोर्ड (पीसीबी) पर बॉल ग्रिड एरे (बीजीए) घटकों की मरम्मत और रीवर्क के लिए डिज़ाइन किया गया है। यह आवश्यक उपकरण तकनीशियनों को इलेक्ट्रॉनिक्स निर्माण और मरम्मत वातावरण में पीसीबी या आसपास के घटकों को नुकसान पहुंचाए बिना बीजीए को बदलने या मरम्मत करने में सक्षम बनाता है।
मुख्य विशेषताएं
  • स्वचालित सोल्डरिंग और डीसोल्डरिंग कार्यों के साथ एकीकृत हॉट एयर हेड और माउंटिंग हेड डिज़ाइन
  • ऊपरी हीटर तेजी से हीटिंग, समान तापमान वितरण और तेजी से ठंडा होने के लिए हॉट एयर सिस्टम का उपयोग करते हैं (तापमान सीमा: 50-80 डिग्री सेल्सियस)
  • ऊपरी और निचले हीटरों की सिंक्रनाइज़ स्वचालित गति के साथ तीन स्वतंत्र हीटर
  • उच्च-सटीक स्लाइडर सटीक बीजीए और पीसीबी माउंटिंग संरेखण सुनिश्चित करता है
  • नीचे प्रीहीटिंग टेबल में प्रीमियम जर्मन-आयातित हीटिंग सामग्री
  • एक्स-अक्ष में प्रीहीटिंग टेबल, क्लैंपिंग डिवाइस और कूलिंग सिस्टम की एकीकृत गति
  • तेज़ संरेखण के लिए मोटर-नियंत्रित स्वचालित एक्स और वाई अक्ष गति
  • सटीक संरेखण सुनिश्चित करने वाले कैमरा और हीटिंग प्लेटफॉर्म के लिए डबल रॉकर नियंत्रण
  • फाइन-एडजस्टिंग माउंटिंग सक्शन नोजल के साथ बिल्ट-इन 360 डिग्री घूमने वाला वैक्यूम पंप
  • प्रेशर कंट्रोल के साथ स्वचालित बीजीए पिकअप और माउंटिंग ऊंचाई का पता लगाना
  • स्प्लिट विजन, ज़ूम और ऑटो-फोकस क्षमताओं के साथ उच्च-रिज़ॉल्यूशन रंग ऑप्टिकल विजन सिस्टम
  • एकाधिक तापमान प्रोफ़ाइल भंडारण के साथ 10-सेगमेंट तापमान नियंत्रण
  • आसान प्रतिस्थापन और पूर्ण-कोण स्थिति के साथ एकाधिक मिश्र धातु नोजल आकार
  • वास्तविक समय में मल्टी-पॉइंट तापमान निगरानी के लिए पांच थर्मोकपल पोर्ट
  • विश्वसनीय तापमान नियंत्रण के लिए ठोस संचालन प्रदर्शन
तकनीकी विशिष्टताएँ
मॉडल HS-800
हीटर पावर टॉप हीटर 1200W (अधिकतम), बॉटम हीटर 1200W (अधिकतम)
बॉटम प्री-हीटिंग आईआर 5000W
तापमान नियंत्रण के-प्रकार थर्मोकपल, क्लोज्ड लूप कंट्रोल
लोकेटिंग विधि बाहरी या लोकेशन होल
कुल आयाम L970mm × W700mm × H830mm
पीसीबी का आकार W650mm × D610mm
बीजीए आकार सीमा अधिकतम 80mm × 80mm, न्यूनतम 1mm × 1mm
पीसीबी मोटाई 0.3 - 5mm
माउंटिंग सटीकता ±0.01mm
मशीन का वजन 140KG
अनुप्रयोग
मोबाइल फोन, हार्ड ड्राइव, कीबोर्ड, इलेक्ट्रॉनिक खिलौने, कंप्यूटर, डीवीडी प्लेयर, प्लास्टिक, विद्युत उपकरण, संचार उपकरण, मोटर, टैबलेट, नोटबुक कंप्यूटर, डिजिटल कैमरे, रिमोट कंट्रोल, वॉकी-टॉकी और विभिन्न इलेक्ट्रॉनिक प्रसंस्करण अनुप्रयोगों के लिए उपयुक्त।
परिचालन लाभ
  • सटीकता और यथार्थता: बीजीए घटकों को सटीक रूप से हटाने और रखने में सक्षम बनाता है, पीसीबी क्षति के जोखिम को कम करता है
  • लागत प्रभावी मरम्मत: मरम्मत क्षमताओं के माध्यम से पीसीबी जीवनकाल का विस्तार करता है, प्रतिस्थापन लागत को कम करता है
  • बेहतर वर्कफ़्लो: उत्पादन और मरम्मत वातावरण में तेजी से बदलाव के लिए मरम्मत प्रक्रियाओं को सुव्यवस्थित करता है
  • बेहतर गुणवत्ता नियंत्रण: बेहतर उत्पाद विश्वसनीयता के लिए उचित घटक सोल्डरिंग और संरेखण सुनिश्चित करता है
