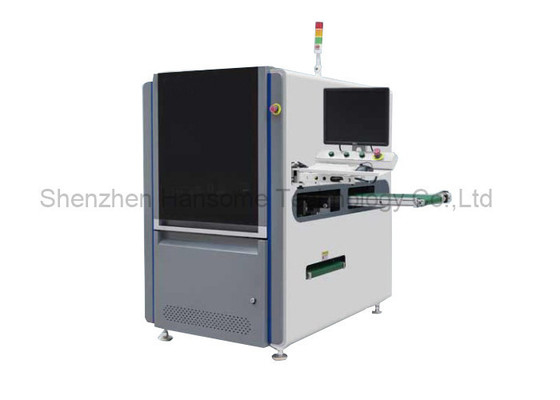

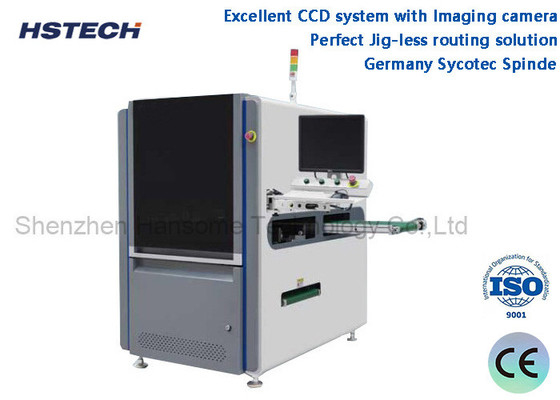

जर्मनी Sycotec Spinde इमेजिंग कैमरा के साथ उत्कृष्ट सीसीडी प्रणाली इनलाइन पीसीबीए रूटर मशीन
परिचय
यह मशीन एक पूर्ण स्वचालित इनलाइन राउटर प्रणाली है, जिसमें एटीई परीक्षण लाइन के लिए लोडर और अनलोडर, उच्च गति धुरी, पीसीबीए को काटने और सटीकता और स्पष्टता सुनिश्चित करने के लिए कम तनाव बल है।
विशेषताएं
1, जर्मनी Sycotec Spinde, अधिकतम 1000000 आरपीएम और स्वचालित टूलींग स्विचिंग फ़ंक्शन का उपयोग करें।
2पीसीबीए के निचले भाग में स्थित ईएसडी ब्रश में धूल को पूरी तरह से अवशोषित करने का प्रभाव होता है।
3, इमेजिंग कैमरा, मोरिटेक्स लेंस और माप स्तर के प्रकाश स्रोत के साथ उत्कृष्ट सीसीडी प्रणाली, मशीन के कैलिब्रेशन, मुआवजे और पोजिशनिंग का समर्थन करने के लिए,बड़ी स्थिरता और विरोधी गड़बड़ी क्षमता के साथ.
4, उत्तम जिग-कम रूटिंग समाधान, 20*20~350*350 मिमी पीसीबी आकार का समर्थन, और पिक-अप डिवाइस तेजी से हटाने और स्थापित करने, उच्च विश्वसनीयता और कम लागत का एहसास कर सकता है।
53,175 औजारों के तीन प्रकार के साथ मानक उपकरण सूची, प्रत्येक के अंदर 10pcs के साथ। सटीक क्लैंपिंग प्रणाली और उठाने प्रणाली के साथ,X1,Y1 और Z1 उपकरण बदलने के लिए।
6, अनलोडिंग समाधान1: पीसीबीए को काटने के बाद,ईएसडी बेल्ट पर रखा जाएगा, फिर परीक्षण या असेंबली लाइन में प्रवेश करें। अनलोडिंग समाधान 2: बैच अनलोडिंग यूनिट के साथ,क्लैम्प ट्रे बॉक्स को पल्स करेगा।
7, फ्राइंग कटर उच्च गति धुरी द्वारा संचालित किया जाता है, जिसमें कम काटने की शक्ति, उच्च सटीकता, कम शोर के फायदे हैं, और सभी आकार पीसीबीए के लिए उपयुक्त है, जैसे गोल, सीधी रेखा, एल या यू प्रकार,वर्ग और चाप के आकार.
8, Win7/Win10 अंग्रेजी संस्करण प्रणाली
| मॉडल | एआरएम-710 | एआरएम-711 |
| पीसीबी का अधिकतम आकार | 350x350 मिमी | |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी | |
| पीसीबी की मोटाई | 0.4-6 मिमी | |
| ट्रांसमिशन ऊंचाई | 900±50 मिमी | |
| परिवहन दिशा | बाएँ से दाएँ | |
| परिवहन की गति | 1500 मिमी/सेकंड अधिकतम) समायोज्य | |
| लोड मोड | अनुभाग प्रकार का परिवहन मार्गदर्शक रेल | |
| रेल चौड़ाई समायोजन | स्वचालित | |
| संचार इंटरफेस | SMEMA | |
| पीसीबी पोजिशनिंग | ऊपर और नीचे गाइड रेल को क्लैंप करना | |
| पिकिंग सिस्टम | 360 डिग्री घूर्णी clamping प्रणाली, वैक्यूम सक्शन नोजल के 2 समूह; ईएसडी बेल्ट परिवहन/बैच पैनल अग्रेषण इकाइयों के अधिकतम 4 समूह | |
| काटने का धुरी/गति | 100,000 rpm/min, जर्मनी का ब्रांड | 60,000 rpm/min, जर्मनी का ब्रांड |
| स्वचालित उपकरण परिवर्तन | हाँ | नहीं |
| तोड़ चाकू जाँच | हाँ | हाँ |
| अलग करने की गति | 1-100 मिमी/सेकंड | |
| काटने की सटीकता | ±0.05 मिमी | |
| मिलिंग किट | φ0.8~φ3.0 दाईं ओर रेटिंग, शाफ्ट टंगस्टन स्टील | |
| स्थिति की सटीकता दोहराएं | ±0.02 मिमी | |
| समन्वित चलती गति | 1000 मिमी/सेकंड | |
| आउट प्लेट प्रकार | ईएसडी बेल्ट ट्रांसपोर्ट/बैच पैनल फॉरवर्डिंग यूनिट | |
| अपशिष्ट संग्रह | पटरियों के माध्यम से आउटलेट | |
| प्रक्रिया प्रोग्रामिंग | दृश्य प्रणाली के माध्यम से GERBER ड्राइंग आयात / संपादन कार्यक्रम | |
| वायु आपूर्ति | 5 से 8 किलोग्राम/सेमी3 | |
| विद्युत आपूर्ति | AC380V, 50/60Hz, 3KW | |
| मशीन का आकार | 1000x1300x1600 मिमी | |
| वजन | लगभग 1000 किलो | |
मशीन का आकार
विवरण
1, स्वचालित काटने के उपकरण का परिवर्तन
2, टूटे हुए चाकू का पता लगाना
3, स्वचालित उत्पादन मोड
4, एसपीसी सांख्यिकी कार्य और मिलान ईआरपी प्रणाली
5, विस्फोट-सबूत वैक्यूम धूल कलेक्टर और हवा मात्रा मॉनिटर के लिए विकल्प
बोर्ड को ठीक करने के लिए जिग के बिना एकदम सही पीसीबीए रूटिंग सिस्टम, 20x20 ~ 350x350 मिमी पीसीबी आकार का समर्थन करता है, और पिकअप डिवाइस तेजी से हटाने और स्थापित करने, उच्च विश्वसनीयता और कम लागत का एहसास कर सकता है।
ईएसडी बेल्ट इनलाइन अनलोडिंग
अनलोडिंग समाधान 1: पीसीबीए को अलग करने के बाद, ईएसडी बेल्ट पर रखा जाएगा, फिर परीक्षण/एम्बेड लाइन में प्रवेश किया जाएगा।
अनलोडिंग समाधान 2: बैच अनलोडिंग यूनिट ARM710-1 के साथ, क्लैंप को ARM710 के ट्रे बॉक्स में रखा जाएगा।
