| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एसजेड460 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

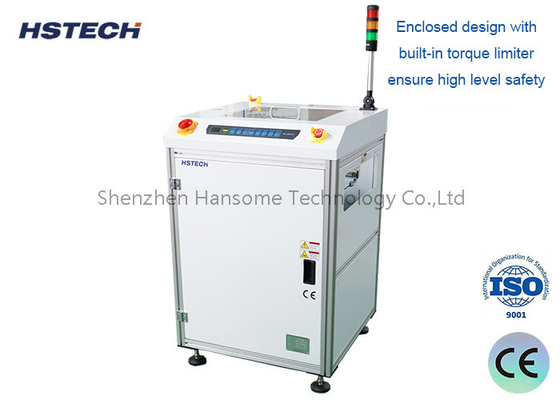

एसएमटी लाइन के लिए एलईडी बटन नियंत्रण 350 मिमी चौड़ाई पीसीबी टर्न कन्वेयर
परिचय:
यह मशीन विशेष एसएमटी लाइन में उपयोग की जाती है, कॉर्नर के साथ, पीसीबी प्रवाह दिशा बदलने के लिए।
विशेषताएं:
1, समायोज्य 350 मिमी पीसीबी चौड़ाई।
2, अनुकूलित रेल चयन को ठीक करता है।

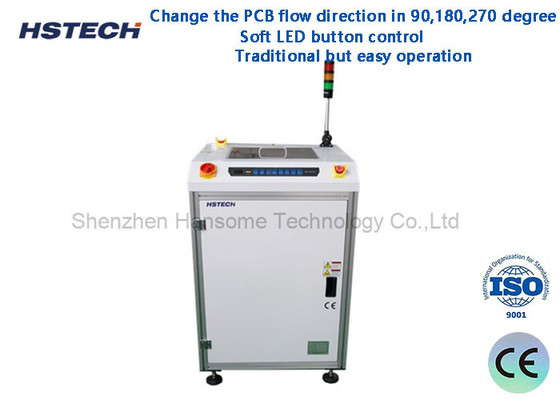

3, 90 में पीसीबी परिवहन दिशा बदलने के लिए प्रयोग किया जाता है।
4, नरम एलईडी बटन नियंत्रण, पारंपरिक लेकिन आसान संचालन।
5, शीर्ष पक्ष सुरक्षा पारदर्शी कवर, ऑपरेशन पूरी कार्य प्रक्रिया देख सकते हैं।
6, चिकनी और सटीक रोटेशन बनाने के लिए हिविन रैखिक गाइड और लीड स्क्रू का उपयोग करें।
7, कन्वेयर के बीच अंतर को कम से कम करें।
8, पीसीबी यातायात प्रवाह अनुकूलित किया जा सकता है।
8पीसीबी चौड़ाई को समायोजित करने के लिए चिकनी सीसा पेंच।
9, SMEMA संगत है।
विनिर्देशः
| उत्पाद का नाम | पीसीबी टर्न कन्वेयर |
| परिवहन ऊंचाई | 910±20 मिमी |
| परिवहन दिशा | L~R, या R~L |
| चक्र समय | लगभग 5 सेकंड |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| विद्युत आपूर्ति | AC100-230V,50/60Hz,एक चरण |
| वायु दबाव | 4-6bar |
| वायु खपत | अधिकतम 10L/मिनट |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| संकेत | SMEMA |
| मॉडल | HS-SZ350 | HS-SZ460 |
| कुशल पीसीबी लंबाई | 50*50~450*350 मिमी | 50*50~550*460 मिमी |
| मशीन का आयाम | 700 * 750 * 1200 मिमी | 840*890*1200 मिमी |
| वजन | 150 किलो | 180 किलो |
आवेदन
पीसीबी असेंबली लाइनें:
विभिन्न असेंबली स्टेशनों के बीच पीसीबी के परिवहन के लिए उपयोग किया जाता है, जैसे कि घटक प्लेसमेंट, सोल्डरिंग और निरीक्षण।
परीक्षण स्टेशनः
विद्युत परीक्षण और गुणवत्ता नियंत्रण के लिए पीसीबी को स्वचालित परीक्षण उपकरण के लिए निर्देशित करता है।
पैकेजिंग क्षेत्रः
शिपमेंट या आगे के प्रसंस्करण के लिए तैयार पीसीबी को पैकेजिंग स्टेशनों में ले जाता है।
पुनर्मिलन स्टेशनः
किसी भी आवश्यक मरम्मत या संशोधन के लिए पुनर्निर्माण क्षेत्रों के लिए आंदोलन की सुविधा देता है।
