| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | आरएम-F328 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20 सेट प्रति माह |
मिलिंग कटर रूटिंग किट डबल प्लेटफार्म डस्ट कलेक्टर पीसीबी रूटर मशीन
मशीन का परिचय
यह उपकरण उच्च गति संचालन पर एक पूर्व-संपादित पथ के अनुसार एक बहु-कनेक्टेड पीसीबी बोर्ड को विभाजित करने के लिए एक मिलिंग कटर को अपनाता है। मैनुअल कटिंग, वी-कट या पुश कटिंग दोषों की जगह लेता है,उत्पाद की गुणवत्ता में सुधार और स्क्रैप दर को कम करता है.
यह मशीन मानव-मशीन इंटरफ़ेस WindowsXP ऑपरेटिंग सिस्टम, सरल और उपयोगकर्ता के अनुकूल इंटरफ़ेस डिजाइन, स्वचालित काटने पथ सुधार प्रणाली को अपनाता है,उच्च पिक्सेल सीसीडी कार्यक्रम उत्पादन और ब्लॉक कार्यक्रम और एकल चरण कार्यक्रम संपादन और संशोधन, दो प्लेटफार्मों के इंटरैक्टिव रूप से काम करने वाले पीसीबी लोडिंग और अनलोडिंग डिवाइस प्रभावी रूप से मशीन के प्रतीक्षा समय को कम कर सकते हैं, जिससे आदर्श उत्पादन दक्षता प्राप्त होती है।
मुख्य विशेषताएं
1, उच्च-पिक्सेल सीसीडी आवर्धक लेंस, सहायक कार्यक्रम शिक्षण और संपादन कार्यों से लैस, सटीकता और सटीकता में सुधार, और उच्च रिज़ॉल्यूशन छवियां।
2, स्वचालित मार्क बिंदु पोजिशनिंग और सुधार प्रणाली. चलती पथ वास्तविक समय प्रदर्शन और अनुकरणीय रूटर ट्रैकिंग है. प्रदर्शन एक नज़र में स्पष्ट है.स्वचालित संरेखण सुधार समारोह उच्च काटने सटीकता हैजब तक पीसीबी 3 मिमी के भीतर विचलित होता है, मशीन विजन स्वचालित रूटिंग कर सकता है।कैलिब्रेशन ऑपरेटर की सटीकता आवश्यकताओं को ढीला करता है जब बोर्ड को रखने और काफी काम करने की दक्षता में सुधार.
3, कार्यक्रम के बाएं और दाएं कार्यतालिकाओं की नकल, ब्लॉक नकल, प्रदर्शन, बहु-कोण कनेक्शन बोर्ड नकल, एकल चरण ट्रैकिंग संशोधन समारोह,और ब्लॉक संपादन संशोधन समारोह सटीक रूप से कार्यक्रम उत्पादन समय को सरल और संपादन दक्षता में सुधार.
4उच्च शक्ति वाले आयातित पंखे से बने वैक्यूम क्लीनर और 10 वी के उच्च वोल्टेज वाले स्थिर उन्मूलन उपकरण में अधिक आदर्श वैक्यूमिंग प्रभाव और कम शोर होता है।
5उपकरण के जीवन की निगरानी करना। काटने वाला एक निश्चित दूरी काटने के बाद, यह स्वचालित रूप से एक और अनकट ब्लेड की स्थिति में बढ़ेगा और गिर जाएगा।ऊपर और नीचे दूरी और आवृत्ति कटर के जीवन को बढ़ाने के लिए ब्लेड की लंबाई के अनुसार सेट किया जा सकता है.
6, पारदर्शी सुरक्षा दरवाजे डिजाइन एक नज़र में प्रक्रिया स्पष्ट बनाता है। दरवाजे को खोलने के दो तरीके हैंः आपातकालीन रोक और 50% विलंबता विभिन्न ग्राहकों के लिए चुनने के लिए।आपातकालीन रोक प्रसंस्करण के दौरान दुर्घटनाओं को रोकने और एक सुरक्षित निरीक्षण परिचालन वातावरण प्रदान करने के लिए है50 प्रतिशत की मंदी का उद्देश्य प्रोग्रामर को कार्यक्रम के दौरान मशीनिंग प्रक्रिया की निगरानी करने में सुविधा प्रदान करना है।
7, पीसीबी सब्सट्रेट को प्रतीक्षा समय को कम करने और उत्पादन बढ़ाने के लिए दो-चरण निरंतर स्लाइडिंग प्रसंस्करण द्वारा रखा जाता है।
विसर्जन
| मॉडल | RM-F328 | ||
| संरचना | सिंगल स्पिंडल, डबल प्लेटफार्म | ||
| मशीन का आकार ((मिमी) | 1220*1400*1300 मिमी ((L*W*H) | ||
| सकल वजन | 750 किलो | ||
| धूल कलेक्टर का आकार ((मिमी) | 780*650*1600 मिमी | ||
| धूल एकत्र करने की विधि | निचला संग्रह | ||
| कार्य मंच का आकार | 350*650 मिमी | ||
| पीसीबी पोजिशनिंग | फिक्स्चर, कार्यात्मक अंगूठी | ||
| ड्राइविंग सिस्टम | एक्स/वाई/जेड अक्ष सर्वो मोटर द्वारा संचालित,डब्ल्यू अक्ष तीन चरण मोटर आवृत्ति इन्वर्टर द्वारा संचालित | ||
| रूटिंग स्पिंडल | अधिकतम 60000rpm | ||
| काटने की गति | 1-100 मिमी/सेकंड | ||
| काटने की सटीकता | ±0.05 मिमी | ||
| पुनरावृत्ति सटीकता | ±0.02 मिमी | ||
| धुरी की गति | 800 मिमी/सेकंड | ||
| Z अक्ष प्रणाली | पेंच चालित, दोहरी गाइड | ||
| राउटर किट | पीस काटनेवाला,φ0.8~φ3.0 बाएं मोड़,शैंक वोल्फ़ास्टेन स्टील | ||
| उपकरण जीवन नियंत्रण | सॉफ्टवेयर प्रोग्राम नियंत्रण | ||
| धूल संकलक | 2.2Kw,380V | ||
| धूल संकलक हवा का दबाव | 4-6 किलोग्राम/सेमी3 | ||
| प्रोग्रामिंग | ऑनलाइन कार्यक्रम | ||
| संपादन फ़ंक्शन | सीधी रेखा, वक्र रेखा, वृत्त, चाप | ||
| सुरक्षा द्वार | मैनुअल दरवाजा | ||
| त्रुटि अलार्म | हाँ | ||
| कार्यक्रम पद्धति | स्व-प्रोग्रामिंग, कीबोर्ड और माउस द्वारा नियंत्रित कैमरा | ||
धूल कलेक्टर विनिर्देश
| आकार | 780*650*1600 मिमी |
| शक्ति | 2.2KW, 3HP, AC380V |
| शोर | <200dB |
| हवा के प्रवेश/निकास का आकार | 6 इंच/8 इंच |
| बिजली का तार | 5*2.5² |
| फ़िल्टर | 16 पीसी |

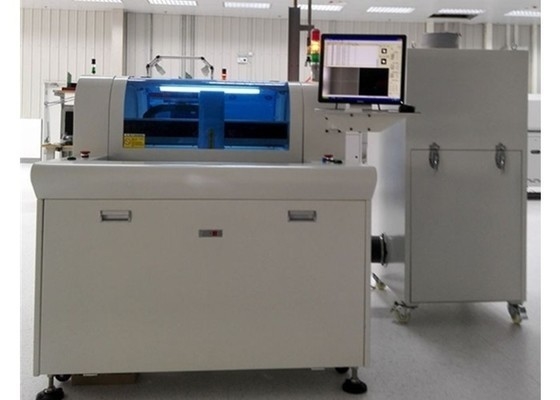

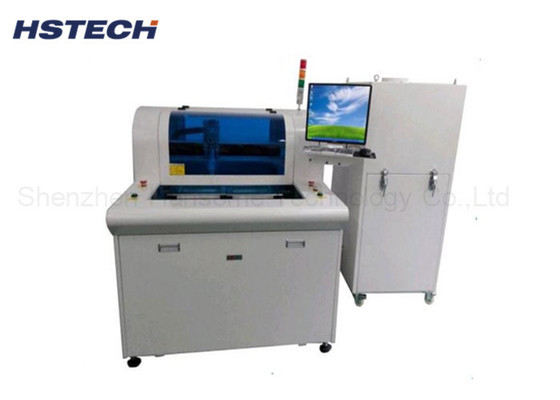

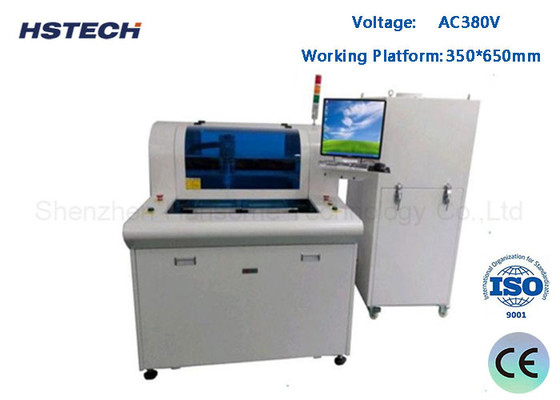

मशीन का विवरण
पैकेजिंग के बारे में
