| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-पीवाईजे250 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

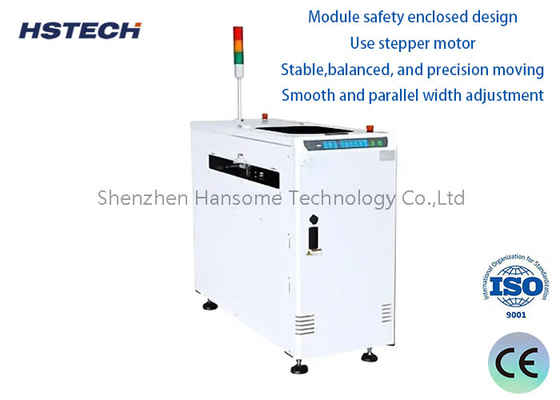

स्टेपर मोटर पीसीबी इलेक्ट्रॉनिक असेंबली के लिए शटल कन्वेयर
परिचय:
एपीसीबी शटल कन्वेयरएक विशेष प्रकार का कन्वेयर सिस्टम है जिसे विनिर्माण और विधानसभा प्रक्रियाओं के भीतर मुद्रित सर्किट बोर्ड (पीसीबी) के कुशल परिवहन के लिए डिज़ाइन किया गया है।यह कन्वेयर प्रणाली विशेष रूप से उन वातावरणों में उपयोगी है जहां स्थान सीमित है या जब पीसीबी के लचीले मार्ग की आवश्यकता होती है.
विशेषताएं:
1मॉड्यूल सुरक्षा संलग्न डिजाइन.
2स्टेपर मोटर का प्रयोग करें।
3स्थिर, संतुलित और सटीक गति।
4. चिकनी और समानांतर चौड़ाई समायोजन.
5पीसीबी परिवहन दिशा ग्राहक की आवश्यकता का पालन करती है।
6टच स्क्रीन कंट्रोल पैनल।
8.एसएमईएमए संगत.
तकनीकी विवरण:
| कार्य | इस इकाई का उपयोग पीसीबी प्रवाह को विभिन्न चैनलों में, 2 लाइन से 1 लाइन में, या 1 लाइन से 2 लाइनों में पुनर्निर्देशित करने के लिए किया जाता है। |
| मॉडल | HS-PYJ250 |
| परिवहन ऊंचाई | 910±20 मिमी |
| अनुवाद की दूरी | मानक 2200mm ((1 ~ 4th रेल) या अनुकूलित |
| अनुवाद का समय | अनुकूलित |
| अनुवाद विधि | स्टेपर मोटर + कन्वेयर बेल्ट |
| रेल स्थिर | पहली और चौथी रेल स्थिर |
| उपयुक्त पीसीबी आकार | 50*50~400*250 मिमी |
| स्थानांतरण दिशा | एल-आर, या आर-एल |
| पीसीबी हस्तांतरण मोड | 2 में 1 बाहर, 1 में 2 बाहर, या 2 में 2 बाहर. |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मशीन का आयाम | 600*2600*1200 मिमी |
| संकेत | SMEMA |
पीसीबी असेंबली लाइन:
परीक्षण स्टेशन:
रसद प्रबंधन:
पुनर्निर्माण और मरम्मत क्षेत्र:
दक्षता में वृद्धि:
कार्यप्रवाह में सुधार:
अंतरिक्ष अनुकूलन:
लचीलापन:
गुणवत्ता नियंत्रण में सुधार:
मशीन ड्राइंग:

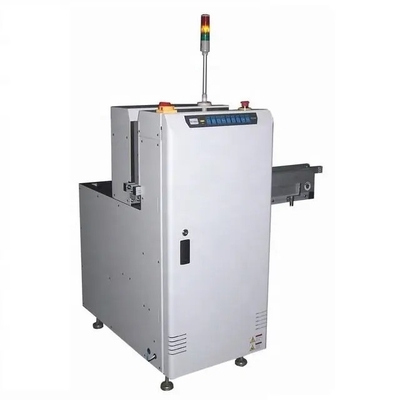

उत्पाद का विवरणः
