| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-यूडी330 |
| एमओक्यू: | 1SET |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

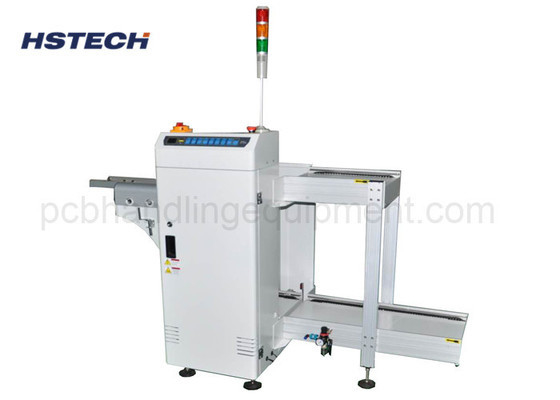

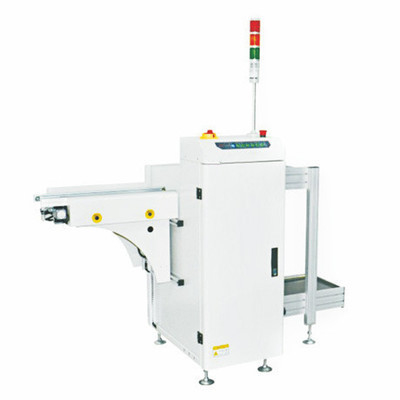

ZD मोटर चालित टॉवर लाइट पीसीबी अनलोडर परिवहन ऊंचाई 910 मिमी
विशेषताएं
1, मित्सुबिशी पीएलसी
2, ZD मोटर संचालित।
3, मोटा परिवहन कन्वेयर बेल्ट।
4, बदलने के लिए 3 पत्रिकाएं, शीर्ष पक्ष एक पत्रिका, बटन पक्ष 2 पत्रिकाएं।
5, एलईडी बटन कंट्रोल मोड 3 लोलर लाइट डिस्प्ले के साथ।
6, स्टेनलेस स्टील और एल्यूमीनियम प्रोफाइल मशीन संरचना, स्थिर और रखरखाव के लिए आसान।
7, हाथ के क्रैंक के साथ चिकनी और समानांतर चौड़ाई समायोजन।
8, प्रेसिजन पुशर पीसीबी को मैगज़ीन तक धकेलता है
9मैगजीन रैक को सुरक्षित करने के लिए ऊपरी और निचले वायवीय क्लैंप।
10, SMEMA संगत है।
आवेदन
इस पीसीबी अनलोडिंग मशीन का उपयोग एसएमटी उत्पादन लाइन के अंत में किया जाता है, इसका उपयोग पीसीबी को पत्रिकाओं में इकट्ठा करने के लिए किया जाता है।
विनिर्देश
| कार्य | इस इकाई का उपयोग पीसीबी को उतारने के लिए किया जाता है। |

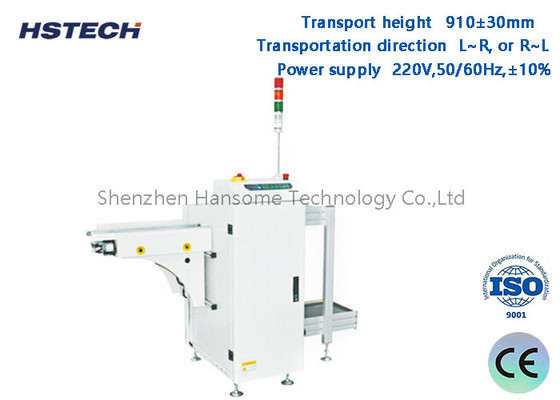

| परिवहन ऊंचाई | 910±30 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| समय के साथ पत्रिका परिवर्तन | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| संकेत | SMEMA |
| मॉडल | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आयाम | 1900*800*1200 मिमी | 2320*880*1200 मिमी | 2620*940*1200 मिमी | 2620*1080*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 220 किलो | 280 किलो | 320 किलो |
