| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-सीएलडी330 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

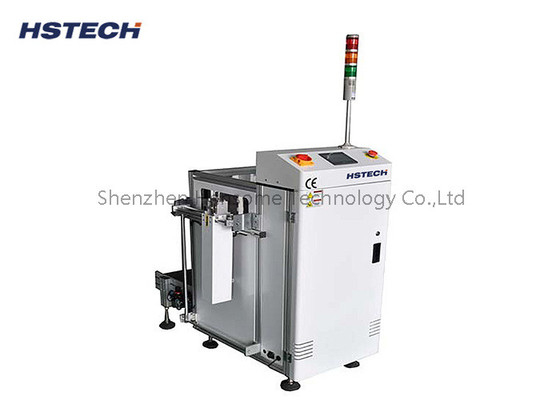

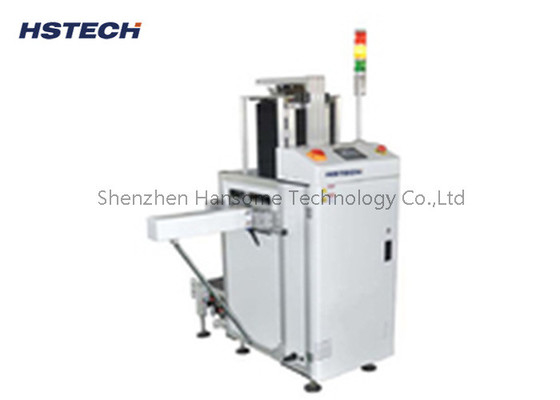

उच्च गति बुद्धिमान एसएमटी उत्पादन लाइन स्वचालित 90 डिग्री पीसीबी लोडर मशीन
तकनीकी विवरण
| कार्य | इस इकाई का उपयोग पीसीबी को लोड करने और पीसीबी को एसएमटी उत्पादन लाइन पर ले जाने के लिए किया जाता है। |

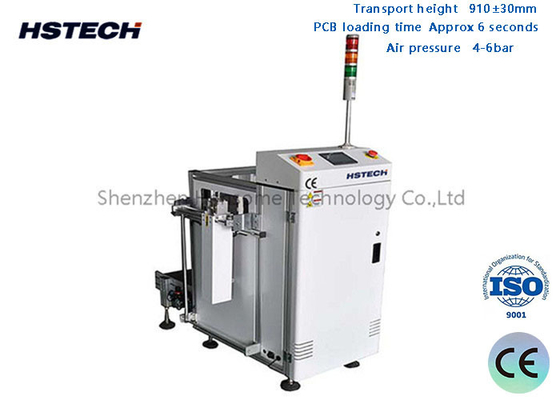

| परिवहन ऊंचाई | 910±30 मिमी |
| पीसीबी लोड करने का समय | लगभग 6 सेकंड |
| मैगज़ीन बदलने का समय | लगभग 30 सेकंड |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की तरफ ((या निर्दिष्ट करें) |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 2 पीसी |
| स्वर का चयन | 1-4 ((10 मिमी पिच) |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| संकेत | SMEMA |
विनिर्देश
| मॉडल | HS-CLD330 | HS-CLD390 |
| कुशल पीसीबी लंबाई | 50*50~455*330 मिमी | 50*50~530*390 मिमी |
| मशीन का आकार ((L*W*H) | 900*1223*1450 मिमी | 1000*1300*1450 मिमी |
| पत्रिका का आकार | 460*400*563 मिमी | 535*460*570 मिमी |
| वजन | 220 किलो | 240 किलो |
विशेषताएं
1मॉड्यूल डिजाइन।
2स्थिरता मजबूत डिजाइन द्वारा बढ़ाई गई है।
3आर्थिक डिजाइन हाथ परीक्षण।
4. चिकनी और समानांतर चौड़ाई समायोजन.
5. तीन पत्रिका रैक आवेदन.
6. पत्रिका रैक को सुरक्षित करने के लिए ऊपर और नीचे वायवीय क्लैंप।
7लोडिंग और अनलोडिंग के दौरान पीसीबी टूटने की कोई गारंटी नहीं है।
8.एसएमईएमए संगत.
मशीन ड्राइंग
आवेदन
इस इकाई का उपयोग पीसीबी को लोड करने और पीसीबी को एसएमटी उत्पादन लाइन पर ले जाने के लिए किया जाता है।
पैकेजिंग के बारे में
