| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-जीएसई |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 50 सेट |

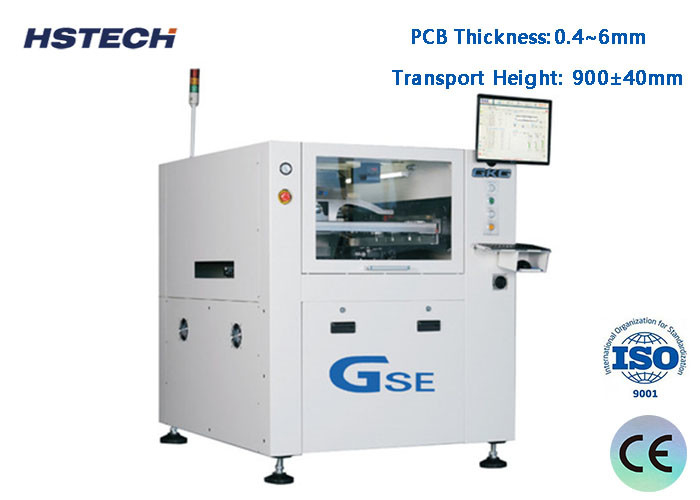

श्नाइडर टच स्क्रीन बड़े पैमाने पर एसएमटी के लिए स्वचालित सोल्डर पेस्ट प्रिंटर
परिचय
जीएलई स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन एसएमटी बड़े पैमाने पर अनुप्रयोगों के लिए एक उच्च अंत मशीन है। जीटी-एस की चौड़ाई केवल 2830 मिमी है। यह 01005 की प्रिंटिंग प्रक्रिया आवश्यकताओं को पूरी तरह से पूरा कर सकती है,0.3 पिच और अन्य ठीक दूरी, यह उच्च परिशुद्धता और उच्च गति है।
विशेषताएं
1, जीकेजी विशेष समायोजन जैकिंग प्लेटफॉर्म। स्थिर और समायोजित करने में आसान, यह विभिन्न मोटाई के पीसीबी की पिन जैकिंग ऊंचाई को जल्दी से समायोजित कर सकता है।
| मॉडल | जीएसई |
| स्टेंसिल का आकार | 370x370 मिमी ((मिनट आकार) |
| 737x737 मिमी (अधिकतम आकार) | |
| 20-40 मिमी ((मोटाई) | |
| पीसीबी का अधिकतम आकार | 400x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| पीसीबी warpage | अधिकतम 1% पीसीबी विकर्ण |
| परिवहन ऊंचाई | 900±40 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500mm/s, समायोजित किया जा सकता है |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम | शीर्ष clamping/साइड clamping पर पेटेंट |
| प्रिंट हेड | दो स्वतंत्र मोटर चालित प्रिंटर हेड |
| स्क्वीगी दबाव | 0.5~10 किलोग्राम (कार्यक्रम नियंत्रण) |
| मुद्रण गति | 6-200 मिमी/सेक |
| मुद्रण मोड | एक / दो बार |
| स्क्वीगी का प्रकार | रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°) |
| सफाई प्रणाली | प्रबलित वैक्यूम अवशोषण, शुष्क, गीला, वैक्यूम तीन मोड |
| सीसीडी एफओवी | 8x6 मिमी |
| मशीन समायोजन सीमा | X: ± 3 मिमी, Y: ± 7 मिमी, θ: ± 2° |
| दृष्टि | ऊपर/नीचे देखें ऑप्टिक्स संरचना/सीसीडी/ज्यामिति पैटर्न-मैच |
पूरी मशीन विनिर्देश
| स्थिति सटीकता दोहराएं | ±0.01 मिमी |
| मुद्रण की सटीकता | ±0.025 मिमी |
| चक्र समय | <8 सेक |
| उत्पाद परिवर्तन | पुरानाः<3 मिनट,नयाः<5 मिनट |
| वायु आपूर्ति | 4 से 6 किलोग्राम/सेमी |
| विद्युत आपूर्ति | AC:220±10%,50/60HZ, 2.5KW |
| नियंत्रण विधि | पीसी |
| संचालन प्रणाली | विंडोज XP/Win7 |
| मशीन के आयाम | 1158 ((L) x 1362 ((W) x 1463 (H) मिमी |
| मशीन का वजन | लगभग: लगभग 1000 किलो |
