| ब्रांड नाम: | GKG |
| मॉडल संख्या: | G5 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

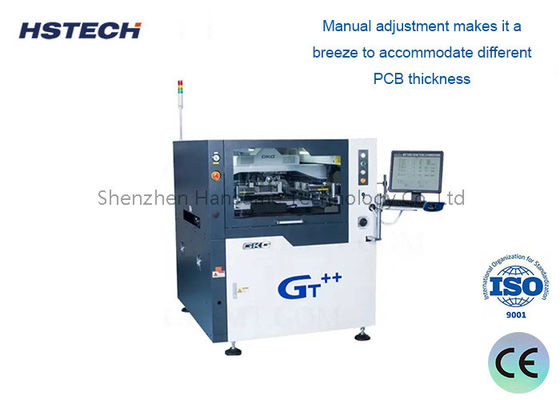

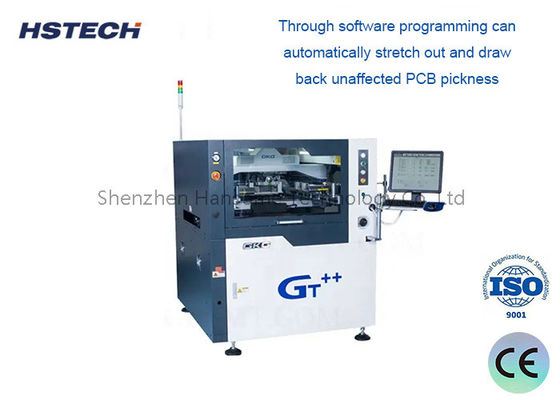

चुंबकीय पिन/सपोर्ट ब्लॉक और आर-एल परिवहन के साथ एसएमटी पेस्ट प्रिंटर
विनिर्देश
| मॉडल | G5 |
| स्टेंसिल का आकार | 370x370 मिमी ((मिनट आकार) |
| 737x737 मिमी (अधिकतम आकार) | |
| 20-40 मिमी ((मोटाई) | |
| पीसीबी का अधिकतम आकार | 400x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| पीसीबी warpage | अधिकतम 1% पीसीबी विकर्ण |
| परिवहन ऊंचाई | 900±40 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500mm/s, समायोजित किया जा सकता है |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष clamping/साइड clamping पर पेटेंट
|
| प्रिंट हेड |
दो स्वतंत्र मोटर चालित प्रिंटर हेड
|
|
स्क्वीगी दबाव
|
0.5~10 किलोग्राम (कार्यक्रम नियंत्रण)
|
|
मुद्रण गति
|
6-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
|
सफाई प्रणाली
|
प्रबलित वैक्यूम अवशोषण, शुष्क, गीला, वैक्यूम तीन मोड
|
|
सीसीडी एफओवी
|
8x6 मिमी
|
| मशीन समायोजन सीमा |
X: ± 3 मिमी, Y: ± 7 मिमी, θ: ± 2°
|
| दृष्टि |
ऊपर/नीचे देखें ऑप्टिक्स संरचना/सीसीडी/ज्यामिति पैटर्न-मैच
|
पूरी मशीन विनिर्देश
|
स्थिति सटीकता दोहराएं
|
±0.01 मिमी
|
|
मुद्रण की सटीकता
|
±0.025 मिमी
|
|
चक्र समय
|
<8 सेक
|
|
उत्पाद परिवर्तन
|
पुरानाः<3 मिनट,नयाः<5 मिनट |
|
वायु आपूर्ति
|
4 से 6 किलोग्राम/सेमी
|
| विद्युत आपूर्ति |
AC:220±10%,50/60HZ, 2.5KW
|
| नियंत्रण विधि | पीसी |
| संचालन प्रणाली |
विंडोज XP/Win7
|
|
मशीन के आयाम
|
1140 ((L) x 1364 ((W) x 1404 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1000 किलो |
शेन्ज़ेन हंसोम टेक्नोलॉजी में, हम अत्याधुनिक प्रौद्योगिकी और असाधारण ग्राहक सेवा प्रदान करने में उत्कृष्टता के लिए प्रयास करते हैं। हम आपकी व्यावसायिक आवश्यकताओं की सेवा करने के अवसर का इंतजार करते हैं।यदि आपके कोई प्रश्न हैं या आपको अधिक जानकारी की आवश्यकता है, कृपया हमसे संपर्क करने में संकोच न करें!
शेन्ज़ेन हंसोम टेक्नोलॉजी कं, लिमिटेड (HSTECH) एक पेशेवर पेशेवर एसएमटी बोर्ड हैंडलिंग उपकरण (लोडर, अनलोडर, बफर, कन्वेयर, आदि) निर्माता है।हम स्वतंत्र बौद्धिक संपदा अधिकारों के साथ एक उच्च तकनीक उद्यम हैंकंपनी मुख्य रूप से एसएमटी/टीएचटी उत्पादन लाइन बोर्ड हैंडलिंग उपकरण के अनुसंधान और विकास, उत्पादन और बिक्री में लगी हुई है।
