| ब्रांड नाम: | GKG |
| मॉडल संख्या: | G5 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

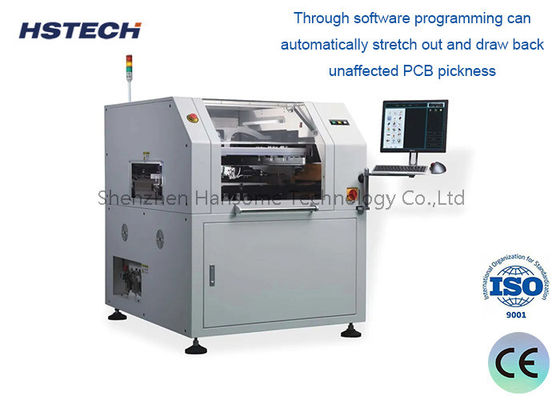

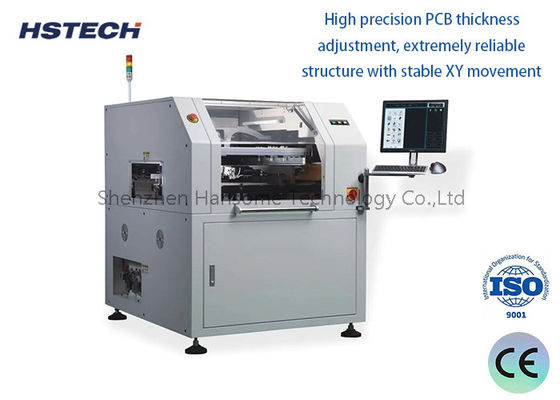

चुंबकीय पिन/सपोर्ट ब्लॉक और आर-एल परिवहन के साथ एसएमटी पेस्ट प्रिंटर
विनिर्देश
| मॉडल | G5 |
| स्टेंसिल का आकार | 370x370 मिमी ((मिनट आकार) |
| 737x737 मिमी (अधिकतम आकार) | |
| 20-40 मिमी ((मोटाई) | |
| पीसीबी का अधिकतम आकार | 400x340 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| पीसीबी warpage | अधिकतम 1% पीसीबी विकर्ण |
| परिवहन ऊंचाई | 900±40 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500mm/s, समायोजित किया जा सकता है |
| परिवहन विधि | एक चरण |
| चौड़ाई समायोजन | स्वचालित |
| आई/ओ इंटरफ़ेस | SMEMA |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम | शीर्ष clamping/साइड clamping पर पेटेंट |
| प्रिंट हेड | दो स्वतंत्र मोटर चालित प्रिंटर हेड |
स्क्वीगी दबाव | 0.5~10 किलोग्राम (कार्यक्रम नियंत्रण) |
मुद्रण गति | 6-200 मिमी/सेक |
मुद्रण मोड | एक / दो बार |
स्क्वीगी का प्रकार | रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°) |
सफाई प्रणाली | प्रबलित वैक्यूम अवशोषण, शुष्क, गीला, वैक्यूम तीन मोड |
सीसीडी एफओवी | 8x6 मिमी |
| मशीन समायोजन सीमा | X: ± 3 मिमी, Y: ± 7 मिमी, θ: ± 2° |
| दृष्टि | ऊपर/नीचे देखें ऑप्टिक्स संरचना/सीसीडी/ज्यामिति पैटर्न-मैच |
पूरी मशीन विनिर्देश
स्थिति सटीकता दोहराएं | ±0.01 मिमी |
मुद्रण की सटीकता | ±0.025 मिमी |
चक्र समय | <8 सेक |
उत्पाद परिवर्तन | पुरानाः<3 मिनट,नयाः<5 मिनट |
वायु आपूर्ति | 4 से 6 किलोग्राम/सेमी |
| विद्युत आपूर्ति | AC:220±10%,50/60HZ, 2.5KW |
| नियंत्रण विधि | पीसी |
| संचालन प्रणाली | विंडोज XP/Win7 |
मशीन के आयाम | 1140 ((L) x 1364 ((W) x 1404 (H) मिमी |
मशीन का वजन | लगभग: लगभग 1000 किलो |
