| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

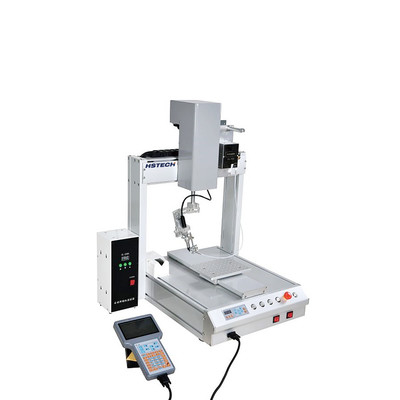

उच्च परिशुद्धता 360° निरंतर नियंत्रण प्रणाली सोल्डरिंग मशीन 4 अक्ष रोबोट सोल्डरिंग मशीन
मशीन का परिचय
यह स्वचालित मिलाप मशीन 4 अक्ष ऑपरेशन है, एकल घूर्णन के साथ मिलाप सिर,यह मुख्य रूप से इलेक्ट्रॉनिक्स विनिर्माण उद्योग में अंधा मिलाप प्राप्त करने के लिए प्रयोग किया जाता है जो रिफ्लो मिलाप और लहर मिलाप में नहीं कर सकते हैंयह विशेष रूप से मिश्रित सर्किट बोर्डों, गर्मी संवेदनशील घटकों और एसएमटी बैक-एंड प्रक्रिया में संवेदनशील उपकरणों के लिए उपयुक्त है, जिसका व्यापक रूप से पीसीबी सोल्डरिंग वायर, चार्जर प्लग,सोल्डरिंग,कनेक्टर प्लगडीसी टर्मिनल, एलईडी स्ट्रिप लाइट सोल्डरिंग और अन्य क्षेत्र।
तकनीकी विवरण
| मॉडल | HS-S331R |
| एक्स/वाई/जेड कार्यक्षेत्र | 300*300*100 मिमी |
| आर अक्ष | 360° |
| XYZ गति | अधिकतम 300 मिमी/सेकंड |
| ड्राइव प्रणाली | स्टेपिंग मोटर + टाइमिंग बेल्ट |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| ऑपरेशन विधि | ऑटो |
| प्रोग्रामिंग | मैनुअल प्रोग्रामिंग (शिक्षक पेंडेंट) |
| नियंत्रण प्रणाली | निरंतर नियंत्रण प्रणाली |
| नियंत्रण | नियंत्रण बोर्ड |
| कार्यक्रम भंडारण | यह प्रसंस्करण डेटा के एक हजार सेट को संग्रहीत कर सकता है और एक एकल प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान (पांच हजार प्रसंस्करण बिंदु) पर कब्जा कर सकती है |
| फ़ाइल भंडारण स्थान | हाथ से पकड़े गए बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान (100,000 प्रसंस्करण बिंदु) |
| वजन | 85 किलो |
| आयाम ((L*W*H) | 516*585*800 मिमी |
| विद्युत आपूर्ति | 220V 50-60Hz, 350W |
| तापमान नियंत्रण सीमा | 0-550°C |
| लोहे की नोक की सफाई | वायु सफाई/वायु |
| बाहरी इंटरफ़ेस | यूएसबी + आरएस232 |
| सोल्डरिंग विधि | पॉइंट सोल्डरिंग/ड्रैग सोल्डरिंग |
| कार्य तापमान/ | 5-40°C |
| आर्द्रता | /20-90% आरएच |
विशेषताएं
1स्पॉट वेल्डिंग, ड्रैग वेल्डिंग और अन्य कार्यों के साथ लचीली वेल्डिंग विधि;
2उपकरण की यांत्रिक शाखा एल्यूमीनियम प्रोफाइल है, कोई विरूपण नहीं, कोई जंग नहीं, स्थिर संचालन;
3. उपकरण लेखन कार्य कार्यक्रम बिंदु से बिंदु, बिंदु से ब्लॉक कॉपी करने और प्रोग्रामिंग समय को छोटा कर सकते हैं;
4. उपकरण में स्वचालित सफाई का कार्य है;
5बहु-अक्ष लिंकिंग रोबोट, सभी सटीक स्टेपिंग मोटर्स द्वारा संचालित।
मशीन का विवरण
आवेदन
स्वचालित मिलाप मशीन का प्रयोग मुख्यतः इलेक्ट्रॉनिक्स विनिर्माण उद्योग में किया जाता है।इसका उपयोग मुख्य रूप से प्रक्रिया प्रक्रियाओं और सोल्डर प्रसंस्करण के लिए किया जाता है जो रिफ्लो सोल्डरिंग और वेव सोल्डरिंग में प्राप्त करना मुश्किल हैयह विशेष रूप से मिश्रित सर्किट बोर्ड, गर्मी संवेदनशील घटकों, और एसएमटी बैक-एंड प्रक्रिया में संवेदनशील उपकरणों के लिए उपयुक्त है।चार्जर प्लग वेल्डिंगऑटोमैटिक सोल्डरिंग रोबोट मैन्युअल सोल्डरिंग की जगह ले रहे हैं ताकि काम की दक्षता और सोल्डर की गुणवत्ता में सुधार हो सके।
पैकेजिंग के बारे में
