| ब्रांड नाम: | GKG |
| मॉडल संख्या: | जीटी++ |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

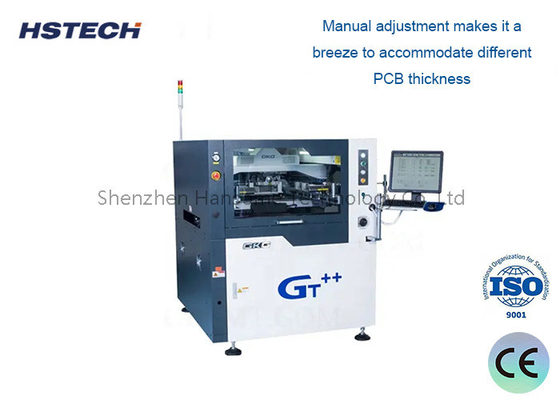

GKG SMT ड्रिप क्लीनिंग फंक्शन के साथ सोल्डर पेस्ट स्टेंसिल प्रिंटिंग मशीन
परिचय
G9+ स्वचालित सॉल्डर पेस्ट प्रिंटिंग मशीन एसएमटी उच्च अंत अनुप्रयोग के लिए एक उच्च अंत मशीन है, जीटी ++ बीटीबी की चौड़ाई केवल 2830 मिमी है,03015 की मुद्रण प्रक्रिया की आवश्यकता को पूरी तरह से पूरा कर सकता है.2025 पिच, उच्च परिशुद्धता और उच्च गति.
विनिर्देश
| मॉडल | जीटी++ |
| पीसीबी का अधिकतम आकार | 510x510 मिमी |
| पीसीबी का न्यूनतम आकार | 50x50 मिमी |
| पीसीबी की मोटाई | 0.4-6 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| परिवहन ऊंचाई | 900±40 मिमी |
| बोर्ड किनारे का अंतर | 2.5 मिमी |
| बोर्ड की ऊंचाई | 23 मिमी |
| परिवहन दिशा | L-R, R-L |
| परिवहन गति | अधिकतम 1500 मिमी/सेकंड, कार्यक्रम नियंत्रण |
| परिवहन विधि | एक चरण |
| पीसीबी पोजिशनिंग (समर्थन विधि) | चुंबकीय पिन/समर्थन ब्लॉक/स्वचालित ऊपर-नीचे की मेज |
| पीसीबी क्लैंपिंग सिस्टम |
शीर्ष क्लैंपिंग पर पेटेंट
|
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| प्रिंट-स्नैप-ऑफ |
0-20 मिमी
|
|
मुद्रण मोड
|
एक/दो बार
|
|
मुद्रण गति
|
10-200 मिमी/सेक
|
|
मुद्रण मोड
|
एक / दो बार
|
|
स्क्वीगी का प्रकार
|
रबर / स्टील स्क्वीजी ब्लेड ((कोण 45°/55°/60°)
|
| मुद्रण दबाव | 0.5-10 किलो |
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm ((20-40 मोटाई) |
|
सफाई प्रणाली
|
वर्षा प्रकार की सफाई प्रणाली के ड्रॉप
|
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई | |
|
सीसीडी एफओवी
|
10x8 मिमी
|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वस्त चिह्न का आकार |
| पैड | |
| छेद | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडी डिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
मशीन का प्रदर्शन
| मॉडल | जीटी++ |
| दोहराने की स्थिति की सटीकता | ±12.5um@6,CPK≥2.0 |
| मुद्रण सटीकता | ±18um@6,CPK≥2.0 |
| मुद्रण चक्र का समय | <7.5 सेकंड |
| तीसरे पक्ष के परीक्षण प्रणाली ((CTQ) के आधार पर वास्तविक मिलाप पेस्ट मुद्रण स्थिति की सटीकता को दोहराने सत्यापित करें | |
पूरी मशीन विनिर्देश
|
विद्युत आपूर्ति
|
AC:220±10%,50/60HZ, 3.0KW
|
|
वायु दबाव
|
4~6 किलोग्राम/सेमी2
|
|
वायु खपत
|
लगभग 5L/मिनट
|
|
परिचालन तापमान
|
-20°C~+45°C |
|
परिचालन आर्द्रता
|
30%~60%
|
|
मशीन के आयाम(टावर प्रकाश के बिना) |
1240 ((L) x 1410 ((W) x 1500 (H) मिमी
|
|
मशीन का वजन
|
लगभग: लगभग 1100 किलो |
विशेषताएं
1, सीसीडी डिजिटल प्रणाली, पूरी तरह से नई ऑप्टिकल पथ प्रणाली, समान परिपत्र प्रकाश और समाक्षीय प्रकाश स्रोत की उच्च चमक। दोनों प्रकाश स्रोत प्रणाली के साथ चमक एक अनंत लूप को समायोजित कर सकते हैं,विभिन्न मार्ट बिंदुओं को आसानी से पहचाना जा सकता है (असमान अंकन बिंदु सहित) जैसे कि टिन कोटिंग, तांबे की चढ़ाई, चांदी की चढ़ाई, गर्म हवा में मिलाप, एफपीसी और विभिन्न प्रकार के विभिन्न पीसीबी रंग।
