| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | 2900~4000USD/set |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |

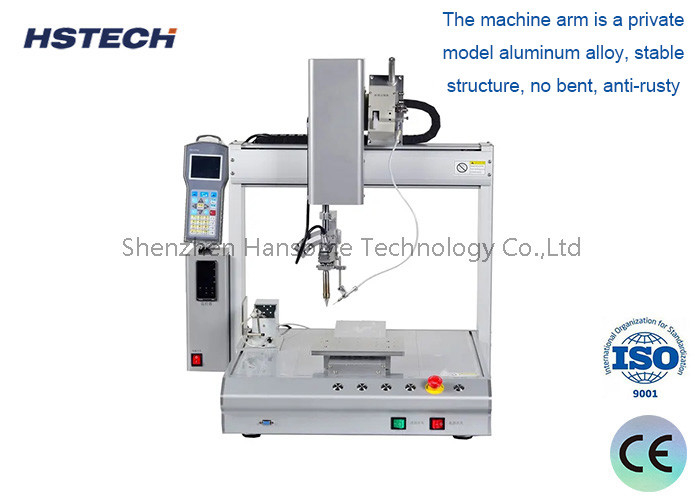

विंडोज आधारित 4-अक्ष सोल्डर रोबोट का मैनुअल प्रोग्रामिंग
परिचय
इस प्रकार की स्वचालित वेल्डिंग मशीन को 4-अक्ष स्वचालित वेल्डिंग मशीन कहा जाता है, जिसमें X, Y, Z और 360 डिग्री घूमने वाले अक्ष होते हैं। मशीन हवा के दबाव और बिजली से संचालित होती है, और स्वचालित वेल्डिंग शुरू करने से पहले प्रत्येक बिंदु को एक शिक्षण बॉक्स के माध्यम से मैन्युअल रूप से प्रोग्राम किया जाता है। यह मशीन मुख्य रूप से PCBA पर टिन जोड़ने या केबल सोल्डरिंग के लिए उपयोग की जाती है, जिससे अधिक श्रम की बचत होती है और उत्पादन क्षमता में सुधार होता है।
विशेषताएँ
1. 4-अक्ष संचालन, X/Y/Z और R घूर्णी गति, बहु कोण वेल्डिंग प्राप्त करना।
2. सोल्डरिंग आयरन में नाइट्रोजन नहीं होता है, जिससे यह बहुत सुरक्षित और पर्यावरण के अनुकूल हो जाता है,
3. सोल्डरिंग हेड को कई दिशाओं में समायोजित किया जा सकता है ताकि पीसीबी और घटकों को नुकसान से बचाया जा सके।
4. उत्पाद की मुख्य स्थिति को आयरन हेड के साथ आधार बिंदु के रूप में संरेखित करें, एंटर कुंजी दबाएं, और प्रोग्राम स्वचालित रूप से सिस्टम में बिंदु उत्पन्न करेगा, और फिर उस बिंदु के लिए डेटा सेट करें, आदि।
5. उच्च-सटीक स्टेपर मोटर्स और सिंक्रोनस बेल्ट ड्राइव सिस्टम, उन्नत मोशन कंट्रोल एल्गोरिदम को अपनाना, प्रभावी रूप से मोशन पोजिशनिंग सटीकता और दोहराव में सुधार करना।
6. मशीन में एक स्वचालित सफाई फ़ंक्शन है, जो सोल्डरिंग को अधिक स्थिर बना सकता है और सोल्डरिंग आयरन के सेवा जीवन का विस्तार कर सकता है।
7. हैंडहेल्ड टीचिंग पेंडेंट, प्रोग्रामिंग सीखने में आसान।
विशिष्टता
| मॉडल | HS-S331R |
| वोल्टेज | AC110V/220V,50/60Hz |
| X/Y/Z कार्यशील सीमा | 300*300*100mm |
| R अक्ष | 360 डिग्री |
| X/Y/Z गति | अधिकतम 300mm/s |
| संचालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |
| रैखिक गाइड | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
| दोहराव सटीकता | ±0.02mm |
| प्रोग्रामिंग | टीच पेंडेंट |
| नियंत्रण प्रणाली | नियंत्रण बोर्ड |
| प्रोग्राम भंडारण |
यह एक हजार सेट प्रसंस्करण डेटा और एक एकल प्रसंस्करण फ़ाइल को संग्रहीत कर सकता है, जो 3M तक संग्रहण स्थान घेर सकती है (पाँच हजार प्रसंस्करण बिंदु)
फ़ाइल संग्रहण स्थान
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल 3M तक संग्रहण स्थान (100,000 प्रसंस्करण बिंदु)
|
| आयरन टिन सफाई |
एयर क्लीनिंग/न्यूमेटिक
बाहरी इंटरफ़ेस
|
| USB+RS232 | सोल्डरिंग विधि |

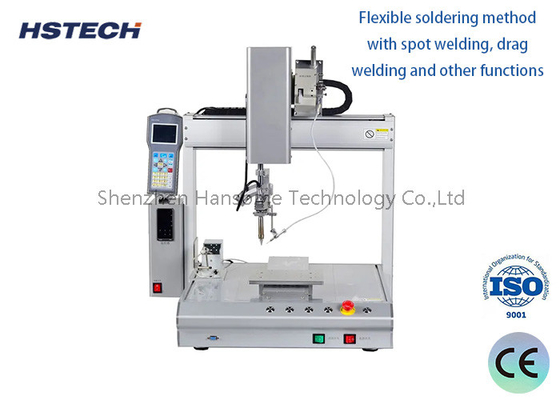

| बिंदु/ड्रैग सोल्डरिंग | वज़न |
| 48kg | मशीन आयाम |
| 520*585*800mm | |
|
|
