| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | 2900~4000USD/set |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |

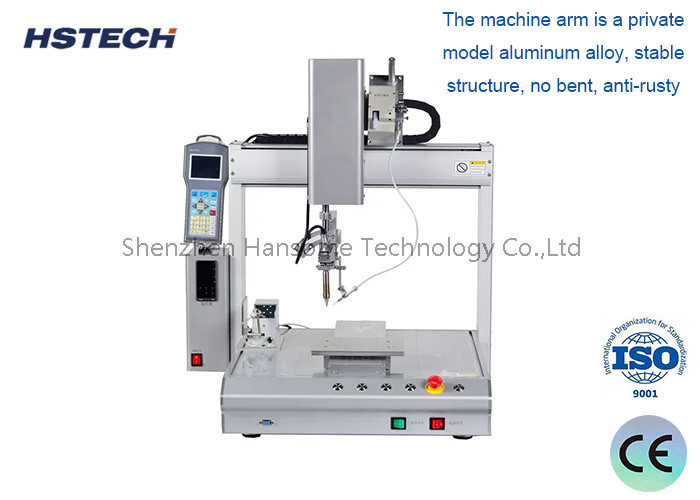

मैनुअल प्रोग्रामिंग विंडोज आधारित 4 एक्सिस सोल्डर रोबोट
परिचय

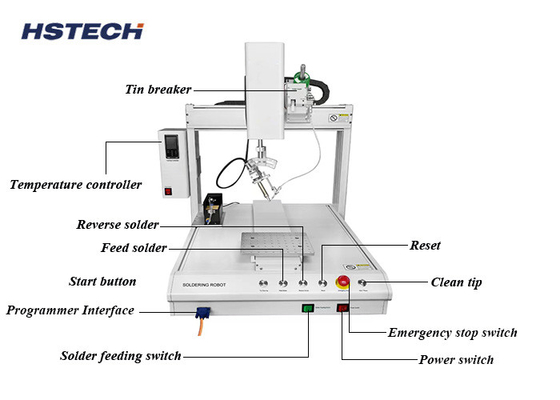

इस स्वचालित सोल्डरिंग मशीन को हम 4 एक्सिस स्वचालित सोल्डरिंग मशीन कहते हैं, X, Y, Z और 360 डिग्री रोटेशन एक्सिस, मशीन एयर प्रेशर और बिजली से संचालित होती है, टीचपैंट बॉक्स के माध्यम से प्रत्येक बिंदु को मैन्युअल रूप से प्रोग्रामिंग करने के लिए, फिर स्वचालित सोल्डरिंग शुरू करें। यह मशीन ज्यादातर पीसीबीए पर टिन जोड़ने या केबल सोल्डर करने के लिए उपयोग की जाती है, जिससे अधिक श्रम की बचत होती है और उत्पादन क्षमता में सुधार होता है।
विशेषताएँ
1, 4 एक्सिस कार्य करना, X/Y/Z और R रोटेशन मूविंग, कई कोण सोल्डरिंग उद्देश्य प्राप्त करें।
2, सोल्डरिंग आयरन बिना नाइट्रोजन के, बहुत सुरक्षित और पर्यावरण सुरक्षात्मक,
3, सोल्डरिंग हेड को बहु-दिशात्मक रूप से समायोजित किया जा सकता है, जो पीसीबी और घटकों को नुकसान से बचा सकता है।
4, उत्पाद के प्रमुख स्थान को संरेखित करने के लिए आयरन हेड का उपयोग आधार बिंदु के रूप में करें, एंटर कुंजी दबाएं, प्रोग्राम स्वचालित रूप से सिस्टम में इस बिंदु को उत्पन्न करेगा, फिर बिंदु के बारे में डेटा सेट करना आदि।
5. उच्च परिशुद्धता का उपयोग करना स्टेपर मोटर और टाइमिंग बेल्ट संचालित सिस्टम, और उन्नत मोशन कंट्रोल एल्गोरिदम प्रभावी रूप से मोशन पोजिशनिंग सटीकता और दोहराव को बेहतर बनाने के लिए।
6, मशीन में स्वचालित सफाई फ़ंक्शन है, जो सोल्डर प्रक्रिया को अधिक स्थिर बना सकता है, और सोल्डरिंग आयरन के जीवनकाल को बढ़ाता है।
7, हैंडहेल्ड टीचिंग पेंडेंट के साथ, प्रोग्रामिंग सरल और सीखने में आसान है।
विशिष्टता
| मॉडल | HS-S331R |
| वोल्टेज | AC110V/220V,50/60Hz |
| X/Y/Z कार्यशील रेंज | 300*300*100mm |
| R एक्सिस | 360 डिग्री |
| X/Y/Z मूविंग स्पीड | अधिकतम 300mm/s |
| संचालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |
| लीनियर गाइड | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
| सटीकता दोहराएँ | ±0.02mm |
| प्रोग्रामिंग | टीच पेंडेंट |
| नियंत्रण प्रणाली | नियंत्रण बोर्ड |
| प्रोग्राम स्टोरेज |
यह एक हजार सेट प्रोसेसिंग डेटा और एक सिंगल को स्टोर कर सकता है
प्रोसेसिंग फ़ाइल 3M स्टोरेज स्पेस तक ले सकती है
(पाँच हजार प्रोसेसिंग पॉइंट)
|
| फ़ाइल स्टोरेज स्पेस |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, सिंगल प्रोसेसिंग फ़ाइल 3M स्टोरेज स्पेस तक (100,000 प्रोसेसिंग पॉइंट)
आयरन टिन सफाई
|
| एयर क्लीनिंग/न्यूमेटिक | बाहरी इंटरफ़ेस |
| USB+RS232 | सोल्डरिंग विधि |
| पॉइंट/ड्रैग सोल्डरिंग | वज़न |
| 48kg | मशीन आयाम |
| 520*585*800mm |
एसएमटी उत्पादन लाइन उपकरण |
1. पीसीबी लोडर: पीसीबी को रैक में रखा जाता है और स्वचालित रूप से सक्शन मशीन में डाला जाता है।
2. सक्शन बोर्ड मशीन: स्वचालित रूप से पीसीबी को ट्रैक पर सक्शन करें और इसे प्रिंटिंग मशीन में स्थानांतरित करें।
3. प्रिंटिंग मशीन: सोल्डर पेस्ट या लाल गोंद को लेजर स्टील पर पूरी तरह से पीसीबी पर प्रिंट करें।
4. हाई स्पीड सरफेस माउंट मशीन: उपकरण द्वारा संपादित प्रोग्राम का उपयोग करके घटकों को निर्दिष्ट भाग स्थितियों पर माउंट करना, यह एसओपी के साथ रोल आकार के भागों को 28 पिन से नीचे समायोजित कर सकता है, और इसकी विशेषता तेज स्थापना गति है।
5.
कन्वेयर : पीसीबी बोर्डों को स्थानांतरित करने के लिए एक उपकरण।
