| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |

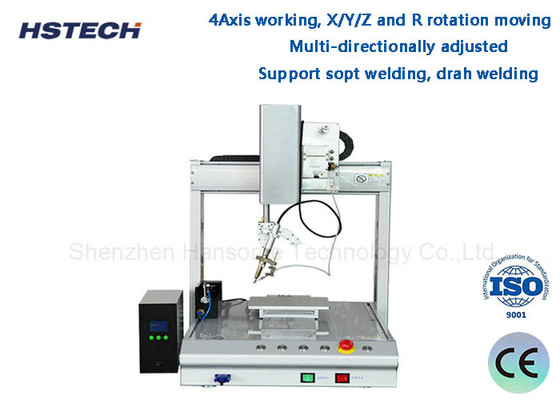

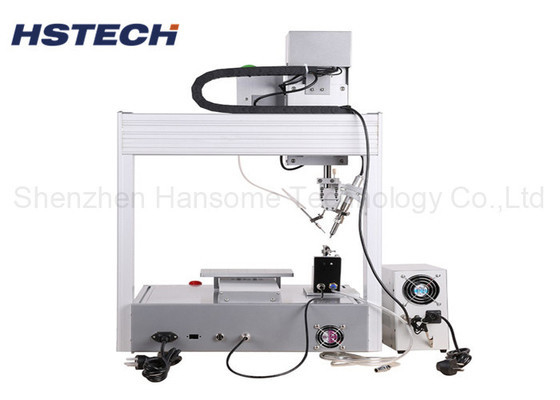

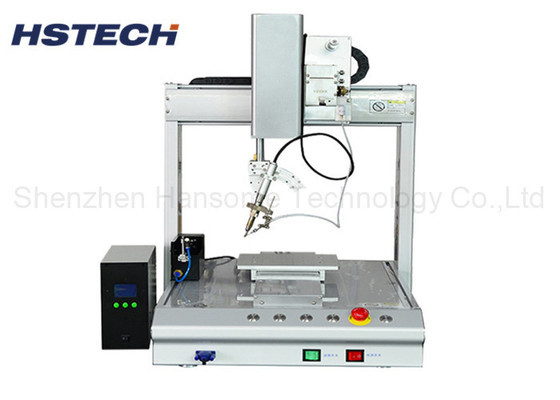

नेविगेशन पीसीबी के लिए टेबलटॉप मॉडल हाई प्रेसिजन स्टेपर मोटर सोल्डरिंग रोबोट
परिचय
यह स्वचालित मिलाप मशीन एक डेस्कटॉप मॉडल मिलाप रोबोट है, मशीन स्टेपर मोटर और टाइमिंग बेल्ट ड्राइव सिस्टम को अपनाती है।पूरी मशीन उच्च गुणवत्ता सटीक Hiwin रैखिक गाइड और Airtec सिलेंडर के साथ इकट्ठापीसीबी या उत्पाद जिसे मिलाप करने की आवश्यकता है, अनुकूलित जुड़नारों द्वारा तय किया जाता है।
स्पॉट वेल्डिंग, पुल वेल्डिंग, स्वचालित सफाई और स्थान सुधार, प्रजनन, सरणी, स्वचालित पोजिशनिंग आदि के साथ मशीन।उत्पादन दक्षता में काफी सुधार.
विशेषताएं
1, 4अक्ष कार्य, X/Y/Z और R घूर्णन चल रहा है, कई कोण मिलाप उद्देश्य को प्राप्त।
2, पावरमैन के बजाय रोबोट बहुत अधिक श्रम लागत बचा सकता है।
3, मिलाप सिर को बहु-दिशात्मक रूप से समायोजित किया जा सकता है, जो पीसीबी और घटकों को क्षति से बचा सकता है।
4, मशीन समर्थन सोफ्ट वेल्डिंग, ड्रैग वेल्डिंग।
5, उत्पाद की कुंजी स्थिति संरेखित करने के लिए आधार बिंदु के रूप में लोहे के सिर का उपयोग करें, दर्ज कुंजी दबाएं, कार्यक्रम स्वचालित रूप से प्रणाली में इस बिंदु उत्पन्न होगा,फिर बिंदु के बारे में डेटा सेट और इतने पर.
6, उच्च परिशुद्धता स्टेपर मोटर और टाइमिंग बेल्ट ड्राइव प्रणाली का उपयोग करना, और गति की स्थिति सटीकता और दोहराव में प्रभावी ढंग से सुधार करने के लिए उन्नत गति नियंत्रण एल्गोरिदम।
7, स्वचालित सफाई कार्य के साथ मशीन, जो मिलाप प्रसंस्करण को अधिक स्थिर बना सकती है, और मिलाप लोहे के जीवनकाल को बढ़ा सकती है।
8, हैंडहेल्ड एलसीडी शिक्षण लटकन के साथ, प्रोग्रामिंग सरल और सीखने में आसान है।
आवेदन
1, अर्धचालक उत्पाद: एलएसआई. आईसी. तापमान संयोजन आईसी. सीएसपी. बीजीए, आदि।
2ऑप्टिकल उत्पाद: प्रथम श्रेणी के कैमरे।
3सामान्य प्रदर्शन वाले घरेलू उपकरण: डीवीडी, ऑडियो उपकरण, ऑटोमोबाइल नेविगेशन सिस्टम, कैमरे जैसे पर्सनल कंप्यूटर, इलेक्ट्रॉनिक घड़ियाँ और घड़ी, पीडीए फोटोकॉपी करने वाले कैलकुलेटर,तरल क्रिस्टल टीवीचिकित्सा उपकरण 5, सटीक मशीनरी/इलेक्ट्रिकल उत्पाद: वीटीआर.
4सामान्य उपभोग्य वस्तुएंः टाइपराइटर, खिलौने, संगीत वाद्ययंत्र, सीडीएस, बैटरी आदि।
विनिर्देश
| मॉडल | HS-S331R |
| वोल्टेज | AC110V/220V,50/60Hz |
| एक्स/वाई/जेड कार्य सीमा | 300*300*100 मिमी |
| आर अक्ष | 360 डिग्री |
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड |
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| प्रोग्रामिंग | प्रशिक्षण लटकन के साथ मैनुअल प्रोग्राम |
| नियंत्रण प्रणाली | नियंत्रण बोर्ड |
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
| दस्तावेज समर्थन | सीएडी |
| लौह टिन की सफाई | वायु सफाई/वायुगत |
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 |
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग |
| वजन | 48 किलो |
| मशीन का आयाम |
520*585*800 मिमी |
