| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एस331आर |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 पीसी |

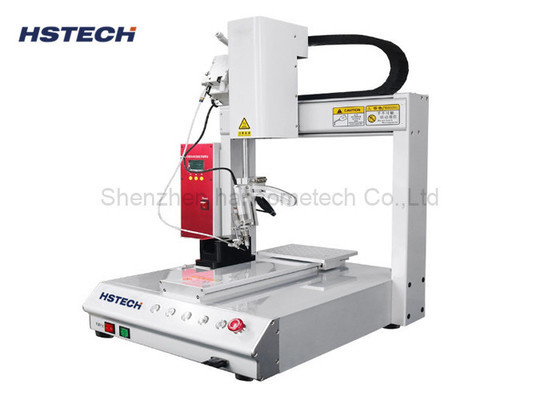

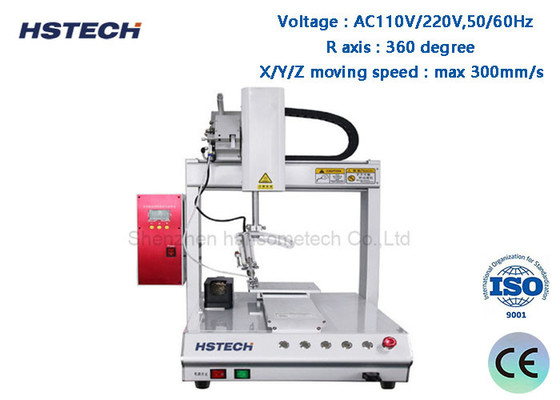

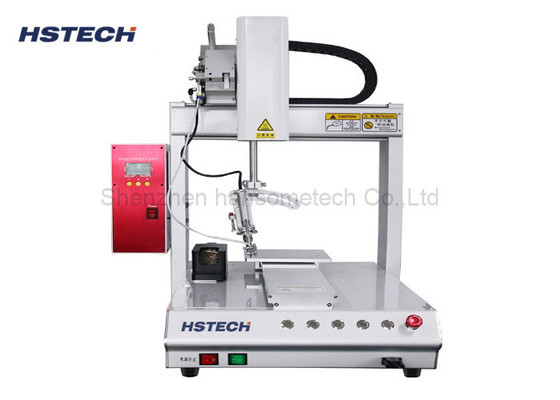

AC 220V/110V स्वचालित मिलाप रोबोट शिक्षण लटकन 220V घूर्णन अक्ष 50/60Hz
परिचय
यह स्वचालित मिलाप मशीन 3 अक्ष चलती प्रणाली है, एक घूर्णन अक्ष के साथ एकल मिलाप सिर,यह मुख्य रूप से इलेक्ट्रॉनिक्स विनिर्माण उद्योग में अंधा मिलाप प्राप्त करने के लिए प्रयोग किया जाता है जो रिफ्लो मिलाप और लहर मिलाप में नहीं कर सकते हैंयह विशेष रूप से मिश्रित सर्किट बोर्ड, गर्मी संवेदनशील घटकों और एसएमटी बैक-एंड प्रक्रिया में संवेदनशील उपकरणों के लिए उपयुक्त है, जिसका व्यापक रूप से पीसीबी सोल्डरिंग वायर, चार्जर प्लग,सोल्डरिंग,कनेक्टर प्लगडीसी टर्मिनल, एलईडी स्ट्रिप लाइट सोल्डरिंग और अन्य क्षेत्र।
विशेषताएं
1, 4अक्ष कार्य, X/Y/Z और R घूर्णन चल रहा है, कई कोण मिलाप उद्देश्य को प्राप्त।
2, नाइट्रोजन के बिना लोहे का लोहे का लोहा, बहुत सुरक्षा और पर्यावरण संरक्षण।
3, मिलाप सिर को बहु-दिशात्मक रूप से समायोजित किया जा सकता है, जो पीसीबी और घटकों को क्षति से बचा सकता है।
4, उत्पाद की कुंजी स्थिति संरेखित करने के लिए आधार बिंदु के रूप में लोहे के सिर का उपयोग करें, दर्ज कुंजी दबाएं, कार्यक्रम स्वचालित रूप से प्रणाली में इस बिंदु उत्पन्न होगा,फिर बिंदु के बारे में डेटा सेट और इतने पर.
5उच्च परिशुद्धता वाले स्टेपर मोटर और टाइमिंग बेल्ट ड्राइव सिस्टम का उपयोग करना और गति की स्थिति सटीकता और दोहराव को प्रभावी ढंग से सुधारने के लिए उन्नत गति नियंत्रण एल्गोरिदम।
6, स्वचालित सफाई कार्य के साथ मशीन, जो मिलाप प्रसंस्करण को अधिक स्थिर बना सकती है, और मिलाप लोहे के जीवनकाल को बढ़ा सकती है।
7, हैंडहेल्ड एलसीडी शिक्षण लटकन के साथ, प्रोग्रामिंग सरल और सीखने में आसान है।
विनिर्देश
| मॉडल | HS-S331R |
| वोल्टेज | AC110V/220V,50/60Hz |
| एक्स/वाई/जेड कार्य सीमा | 300*300*100 मिमी |
| आर अक्ष | 360 डिग्री |
| X/Y/Z गतिशील गति | अधिकतम 300 मिमी/सेकंड |
| चालित प्रणाली | स्टेपर मोटर, टाइमिंग बेल्ट |
| रैखिक मार्गदर्शक | ताइवान ब्रांड उच्च परिशुद्धता गाइड |
| पुनरावृत्ति सटीकता | ±0.02 मिमी |
| प्रोग्रामिंग | शिक्षक लटकन |
| नियंत्रण प्रणाली | नियंत्रण बोर्ड |
| कार्यक्रम भंडारण |
यह प्रसंस्करण डेटा के एक हजार सेट और एक एकल
प्रसंस्करण फ़ाइल 3M तक भंडारण स्थान पर कब्जा कर सकते हैं
(पांच हजार प्रसंस्करण बिंदु)
|
| फ़ाइल भंडारण स्थान |
हैंडहेल्ड बॉक्स 256M, ऑफ़लाइन कार्ड 32M, एकल प्रसंस्करण फ़ाइल तक
3M भंडारण स्थान (100,000 प्रसंस्करण बिंदु)
|
| दस्तावेज समर्थन | सीएडी, कोरलड्राउ |
| लौह टिन की सफाई | वायु सफाई/वायुगत |
| बाहरी इंटरफ़ेस | यूएसबी+आरएस232 |
| सोल्डरिंग विधि | पॉइंट/ड्रैग सोल्डरिंग |
| वजन | 48 किलो |
| मशीन का आयाम |
520*585*800 मिमी |
