| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-203 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति सप्ताह 100 पीसी |

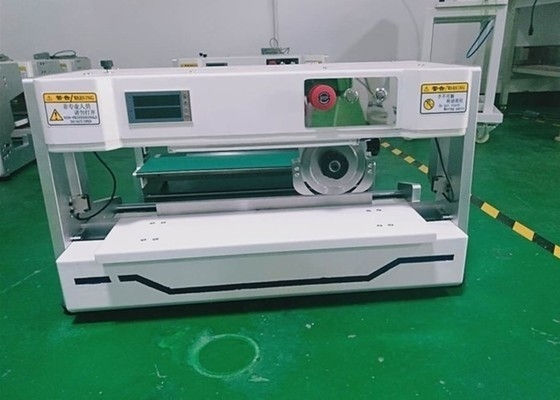

500-800μm कम बल तनाव चलती परिपत्र ब्लेड पीसीबी Depaneling मशीन
परिचय

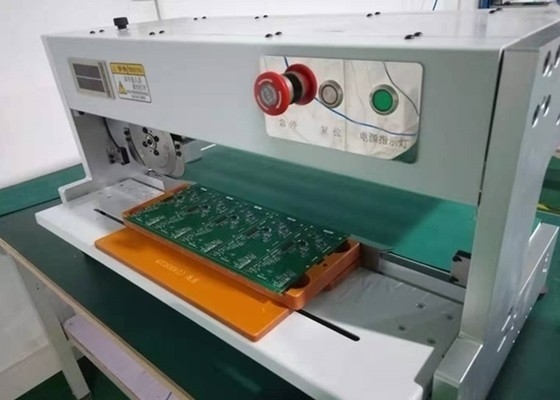

यह मशीन एक ब्लेड मूविंग पीसीबी डेपेनिंग मशीन है, पीसीबी को मैन्युअल लोड करना और स्वचालित रूप से अलग करना। यह एक आसान पीसीबी विभाजक है, छोटी मात्रा, आसान संचालन, और तेज गति।
विशेषताएं
1, पूरे पीसीबी को मिलाप करने के बाद, यदि अच्छी तरह से अलग नहीं किया जाता है तो सर्किट बोर्ड और घटकों को नुकसान होगा। मशीन 500-800 μm की सीमा में बल तनाव को नियंत्रित करती है,जो मिलाप दरारों और भाग टूटने को रोकते हैं, और उत्पादन में सुधार।
2, इस मशीन ऊपरी परिपत्र ब्लेड और निचले सीधे ब्लेड संयुक्त कामकाज को अपनाता है।ऊपरी गोल चाकू अलग करने के लिए समाप्त करने के लिए निर्धारित निश्चित बिंदु के लिए क्षैतिज रूप से चलता है.
3, मशीन का उपयोग पीएलसी नियंत्रण, तकनीकी कार्यों, सटीक स्थिति, मजबूत स्थिरता के साथ, दो विकल्प काटने की दूरी, 400 मिमी और 600 मिमी हैं।
4, ऊपरी और निचले ब्लेड HKD11 जापान ब्रांड हाई स्पीड स्टील से बने हैं, जिसे कई बार तेज किया जा सकता है और बार-बार इस्तेमाल किया जा सकता है।
5, यात्रा दूरी, 0-400MM / 600MM (अन्य अनुकूलित किया जा सकता है), ऊपरी परिपत्र ब्लेड की ऊंचाई 0-5 मिमी पर रेंज समायोजित किया जा सकता है, विभिन्न मोटाई पीसीबी के लिए उपयुक्त,पीसीबी बोर्डों के वी-कट ग्रूव की अलग-अलग गहराई की समस्या को हल करना.
6, अधिकतम काटने बोर्ड चौड़ाईः असीमित (एक टुकड़ा पीसीबी बोर्ड का आकारः 1 मिमी-200 मिमी सबसे अच्छा है, पूरे पीसीबी चौड़ाई 250 मिमी है)
7, ऑपरेटिंग प्लेटफॉर्म को ऊपर और नीचे समायोजित किया जा सकता है, और पीसीबी बोर्ड घटकों की ऊंचाई के अनुसार अनुकूलित किया जा सकता है।मानक मशीन 32 मिमी से कम ऊंचाई वाले घटकों वाले पीसीबी बोर्डों के लिए उपयुक्त है (अन्य घटकों की ऊंचाई वाले पीसीबी बोर्ड अनुकूलित किए जा सकते हैं)
8, प्रकाश पर्दे सुरक्षा उपकरण और चाकू सुरक्षा के साथ सुसज्जित मशीन दोहरी सुरक्षा सुरक्षा, भी अंतर्निहित बज, अवैध संचालन के लिए अलार्म,और ग्राहक की आवश्यकता के तहत कर्मचारियों की चोटों से बचने के लिए वैकल्पिक एक्रिलिक सुरक्षात्मक कवर से लैस किया जा सकता है.
विनिर्देश
| मॉडल | एचएस-203 | एचएस-206 |
| सिद्धांत | बोर्ड में रैखिक ब्लेड डालेंवी-स्लॉट, गोल ब्लेड चलती काटने | |
| ब्लेड | निचला रैखिक ब्लेड, ऊपरी गोल ब्लेड | |
| वोल्टेज | AC110V/220V 50/60Hz | |
| ब्लेड का आकार (सर्कुलर ब्लेड) | φ125mm*30mm*3mm | |
| ब्लेड का आकार ((रैखिक ब्लेड) | 420 मिमी × 65 मिमी × 6 मिमी | |
| अधिकतम काटने की लंबाई | 5~400 मिमी | 5~600 मिमी |
| पीसीबी की मोटाई | 0.8~3 मिमी | |
| अलगाव की गति | 300~500 मिमी/सेकंड (समायोज्य) | |
| अलगाव चौड़ाई | सबसे अच्छा 1 ~ 200 मिमी | |
| घटकों की ऊंचाई | ≤32 मिमी ((या अनुकूलित) | |
| शक्ति | 60W | |
| मशीन का आयाम | 710x450x420 मिमी | 900x450x420 मिमी |
| वजन | 55 किलो | 75 किलो |

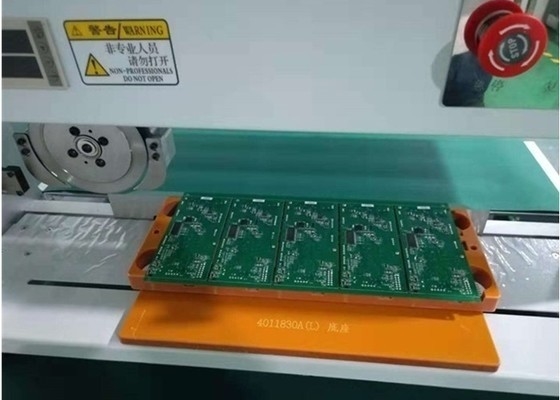

बोर्ड के नमूने ((सभी प्रकार के वी-ग्रुव पीसीबी बोर्ड के लिए उपयुक्तःFR4, एल्यूमीनियम बोर्ड,फाइबर ग्लास बोर्ड,एलईडी बोर्ड, एलईडी स्ट्रिप बोर्ड)
