| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-250एलडी |
| एमओक्यू: | 1SET |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

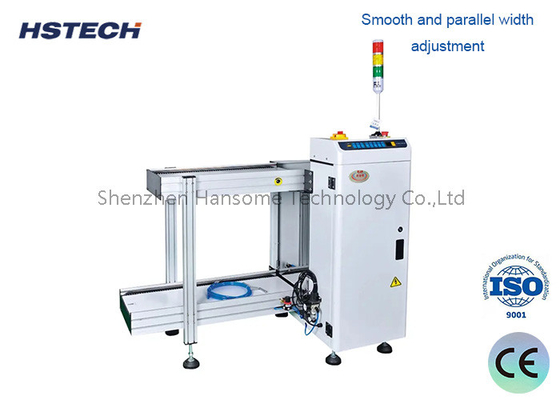

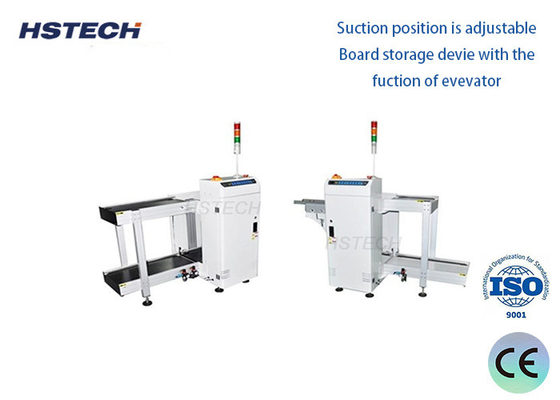

शीट मेटल SMEMA कम्युनिकेशन इंटरफेस पीसीबी लोडर बोर्ड हैंडलिंग उपकरण
आवेदन
इस मशीन का उपयोग पीसीबी को मैगजीन से नीचे की मशीन के कन्वेयर में धकेलने से एसएमटी उत्पादन लाइन की शुरुआत के लिए किया जाता है।
विनिर्देश
| मॉडल | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| वोल्टेज | AC110V/220V,50/60Hz,एक चरण,अधिकतम 300A | |||
| पीसीबी आयाम | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| मैगज़ीन आयाम | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| वायु आपूर्ति | 0.4~0.6Mpa | |||
| परिवहन ऊंचाई | 920±20 ((मिमी) मानक | |||
| लोड करने का समय | 6 सेकंड | |||
| मैगज़ीन बदलने का समय | लगभग 20 सेकंड | |||
| परिवहन दिशा | एल से आर या आर से एल, वैकल्पिक | |||
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी | |||
| पिच | 1-4 ((10 मिमी कदम) | |||
| संचार | SMEMA | |||
| मशीन का आयाम | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| वजन | लगभग 140 किलो | लगभग 180 किलो | लगभग 220 किलो |
लगभग 230 किलो |
Fव्यंजन
1, सही रंग टच स्क्रीन नियंत्रण
2, मित्सुबिशी पीएलसी
3, मैगज़ीन क्षमताः शीर्ष 1, नीचे 1, या अनुकूलित
4, चुनिंदा पिचः 10 मिमी,20 मिमी,30 मिमी,40 मिमी
5पीसीबी परिवहन दिशाः एल-आर, या आर-एल,वैकल्पिक
6मैनुअल/ऑटोमैटिक रन मोड का चयन
7, सामने की रेल या पीछे की रेल, वैकल्पिक
8, एसएमटी अनुप्रयोग के लिए मानक ऊंचाई ((920±20 मिमी)
9, टॉवर प्रकाश प्रदर्शन
10, एसएमईएमए संकेत
एसएमटी उत्पादन लाइन उपकरण
1सार्वभौमिक एसएमटी मशीनः उपकरण द्वारा संपादित कार्यक्रम का उपयोग करके घटकों को निर्दिष्ट भागों की स्थितियों पर माउंट करने के लिए,यह एसओपी 28 पिन या अधिक (जिसमें उच्च गति मशीनों द्वारा माउंट किया जा सकता है कि घटकों सहित) रोल माउंट कर सकते हैंइसकी विशेषताएं उच्च परिशुद्धता और विविधता हैं, लेकिन इसकी स्थापना की गति उच्च गति वाली मशीनों से निम्न है।
2. रिफ्लो सोल्डरिंग: सोल्डरिंग पेस्ट और भाग के बीच सोल्डरिंग क्रिया को पूरा करने के लिए उपयुक्त तापमान वक्र निर्धारित करने के लिए एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग करें।
3अनलोडिंगः बोर्ड को ट्रांसफर ट्रैक के माध्यम से मैगजीन में लोड किया जाता है।
