| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-460एफएल |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 100 सेट |

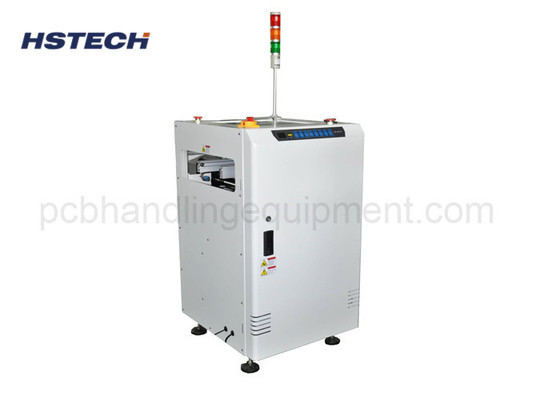

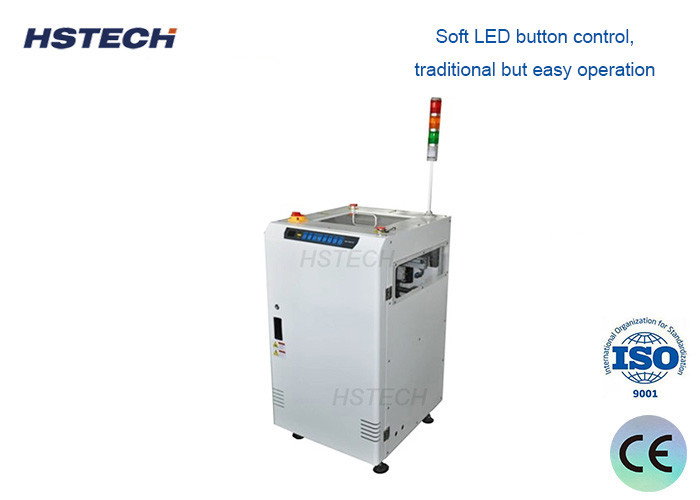

MITSUBISHI पीएलसी स्टेप मोटर के साथ स्वचालित पीसीबी इन्वर्टर / फ्लिपर हैंडलिंग मशीन
विनिर्देश
| मशीन का कार्य | 180 डिग्री पीसीबी इन्वर्टर |
| विद्युत आपूर्ति | AC100-230V, एकल चरण, 50/60Hz |
| परिवहन बेल | ईएसडी 7 मिमी का बेल्ट |
| पीसीबी आयाम | (50*50) - ((500*460) मिमी |
| वायु आपूर्ति | 4-6 बार, अधिकतम 10L/मिनट |
| परिवहन ऊंचाई | 900±20 मिमी |
| परिवहन दिशा | एल-आर या आर-एल (वैकल्पिक) |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| ऊपर/नीचे की ओर पिच | 1-4 ((10 मिमी कदम) |
| पुनर्नवीनीकरण का समय | लगभग 20 सेकंड |
| संचार | SMEMA |
| मशीन का आयाम | 600*900*1200 मिमी |
| वजन | 140 किलो |
एसएमटी उत्पादन लाइन उपकरण
1सार्वभौमिक एसएमटी मशीनः उपकरण द्वारा संपादित कार्यक्रम का उपयोग करके घटकों को निर्दिष्ट भागों की स्थितियों पर माउंट करने के लिए,यह एसओपी 28 पिन या अधिक (जिसमें उच्च गति मशीनों द्वारा माउंट किया जा सकता है कि घटकों सहित) रोल माउंट कर सकते हैंइसकी विशेषताएं उच्च परिशुद्धता और विविधता हैं, लेकिन इसकी स्थापना की गति उच्च गति वाली मशीनों से निम्न है।
2. रिफ्लो सोल्डरिंग: सोल्डरिंग पेस्ट और भाग के बीच सोल्डरिंग क्रिया को पूरा करने के लिए उपयुक्त तापमान वक्र निर्धारित करने के लिए एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग करें।
3अनलोडिंगः बोर्ड को ट्रांसफर ट्रैक के माध्यम से मैगजीन में लोड किया जाता है।
