| ब्रांड नाम: | HSTECH |
| मॉडल संख्या: | एचएस-एलडी330 |
| एमओक्यू: | 1SET |
| कीमत: | negotiable |
| भुगतान की शर्तें: | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 200 सेट |

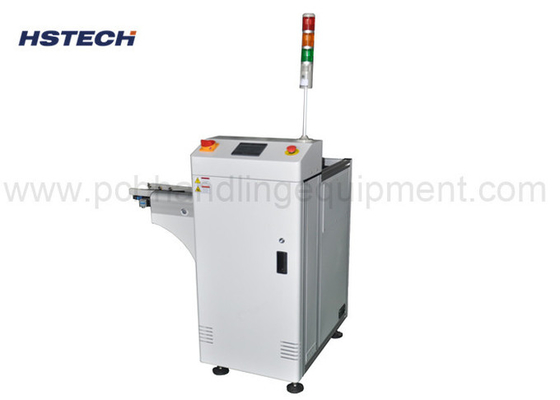

SMEMA सिग्नल मैक्स 530*460mm 90 डिग्री कॉम्पैक्ट पीसीबी अनलोडर उपकरण
आवेदन
यह इकाई कॉम्पैक्ट पीसीबी अनलोडिंग मशीन है, जिसका उपयोग एसएमटी उत्पादन लाइन के अंत में पीसीबी इकट्ठा करने के लिए किया जाता है।
विशेषताएं
1, 90 डिग्री सही कोण पीसीबी अनलोडिंग, कारखाने के कमरे को बचाने।
2, स्थिरता मजबूत डिजाइन द्वारा बढ़ाई गई है।
3पीएलसी नियंत्रण, टच स्क्रीन नियंत्रण कक्ष।
4फ्लैट ट्रांसपोर्ट बेल्ट।

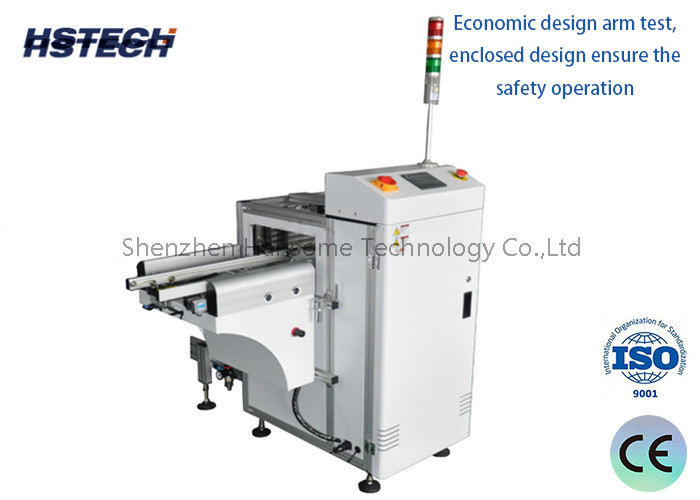

5आर्थिक डिजाइन हाथ परीक्षण, संलग्न डिजाइन सुरक्षा संचालन सुनिश्चित करते हैं।
6, चिकनी और समानांतर चौड़ाई समायोजन।
7, दोहरी पत्रिका आवेदन।
8मैगजीन रैक को सुरक्षित करने के लिए ऊपरी और निचले वायवीय क्लैंप।
9लोडिंग और अनलोडिंग के दौरान पीसीबी टूटने की कोई गारंटी नहीं है।
10, SMEMA संगत है।
विनिर्देश
| उत्पाद का नाम | सही कोण पीसीबी अनलोडर |
| परिवहन ऊंचाई | 910±30 मिमी |
| परिवहन दिशा | L~R, या R~L |
| ऑपरेशन | फ्रंट ऑपरेशन |
| पटरियों का स्थिर पक्ष | सामने की ओर |
| विद्युत आपूर्ति | 220V,50/60Hz,±10% |
| वायु दबाव | 4-6bar |
| पीसीबी की मोटाई | न्यूनतम 0.4 मिमी |
| मैगज़ीन मात्रा | ऊपर की ओरः 1 पीसी, नीचे की ओरः 1 पीसी |
| कन्वेयर की गति | 0.5-20M/मिनट या अनुकूलित |
| संकेत | SMEMA |
| मॉडल | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| कुशल पीसीबी लंबाई | 50*50~350*250 मिमी | 50*50~455*330 मिमी | 50*50~530*390 मिमी | 50*50~530*460 मिमी |
| मशीन का आयाम | 1100*1200*1200 मिमी | 1310*1360*1200 मिमी | 1430*1480*1200 मिमी | 1430*1620*1200 मिमी |
| पत्रिका का आकार | 355*320*563 मिमी | 460*400*563 मिमी | 535*460*570 मिमी | 535*530*570 मिमी |
| वजन | 140 किलो | 200 किलो | 260 किलो | 300 किलो |
एसएमटी उत्पादन लाइन उपकरण
1सार्वभौमिक एसएमटी मशीनः उपकरण द्वारा संपादित कार्यक्रम का उपयोग करके घटकों को निर्दिष्ट भागों की स्थितियों पर माउंट करने के लिए,यह एसओपी 28 पिन या अधिक (जिसमें उच्च गति मशीनों द्वारा माउंट किया जा सकता है कि घटकों सहित) रोल माउंट कर सकते हैंइसकी विशेषताएं उच्च परिशुद्धता और विविधता हैं, लेकिन इसकी स्थापना की गति उच्च गति वाली मशीनों से निम्न है।
2. रिफ्लो सोल्डरिंग: सोल्डरिंग पेस्ट और भाग के बीच सोल्डरिंग क्रिया को पूरा करने के लिए उपयुक्त तापमान वक्र निर्धारित करने के लिए एसएमटी सोल्डर पेस्ट या लाल गोंद का उपयोग करें।
3अनलोडिंगः बोर्ड को ट्रांसफर ट्रैक के माध्यम से मैगजीन में लोड किया जाता है।
